24 Fibras MTP Módulo de loopback de fibra óptica de modo único com alta perda de retorno para redes 40G/100G

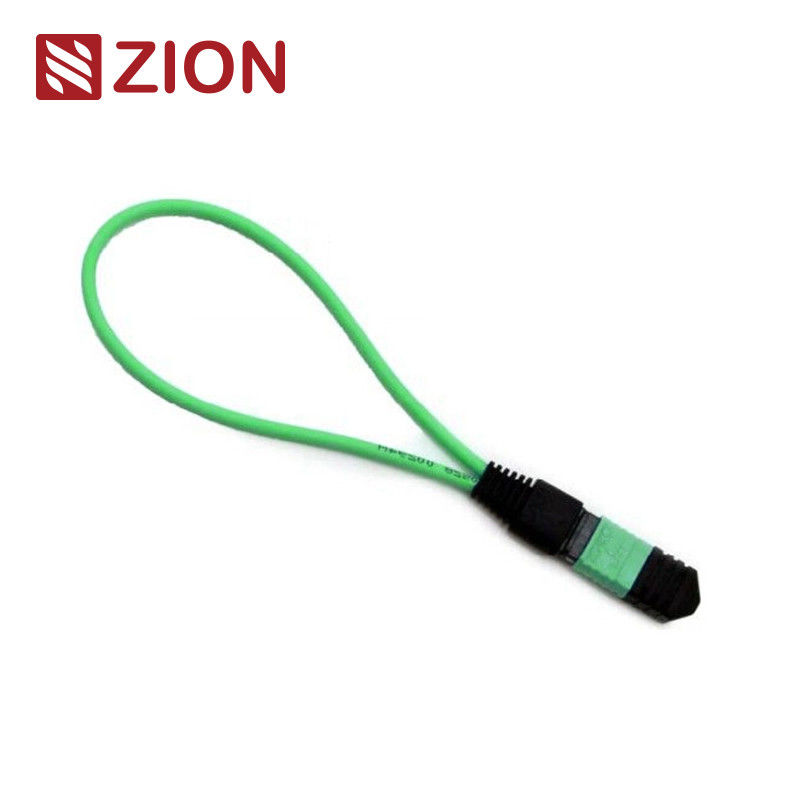

O loopback MTP contém um conector MTP com ambas as extremidades da fibra terminadas no mesmo conector, criando um caminho de luz em loop. Esta configuração permite testar a capacidade de lançamento do dispositivo e a sensibilidade de recebimento, particularmente em comunicações de rede 40/100G. Ao retornar sinais para a fonte, ajuda a identificar vários fenômenos de rede e facilita o teste e a avaliação eficazes de componentes ou interfaces individuais dentro de redes de fibra óptica.

Disponível em várias configurações que acomodam conectores MTP de 8, 12 e 24 núcleos com múltiplas configurações de fibra para se adaptar a diferentes requisitos de porta de teste. O Módulo de Loopback de Fibra MTP 24F permite especificamente a verificação e o teste de transceptores com interface MTP - dispositivos 100GBASESR10 CXP/CFP.

Os módulos de loopback MTP fornecem um sinal em loop para testar as funções de transmissão e recebimento. Eles são amplamente utilizados em ambientes de teste, especialmente em redes de óptica paralela 40G e 100G. Os loopbacks são projetados para conectar as posições de Transmissor (TX) e Receptor (RX) das interfaces do transceptor MTP. Esses módulos facilitam e aceleram o teste IL de segmentos de rede óptica, conectando-os a troncos MTP e cabos de ligação.

Referência Singlemode MTP: EIA/TIA-604-5
Detalhes da Carcaça Singlemode MTP: SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)

Padrões de Conformidade:

• Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) compatível
• Cabeamento estruturado por TIA-568-C
• Compatível com 10G Fiber Channel
• 40G e 100G IEEE 802.3

Um teste de loopback envolve o envio de um sinal de um dispositivo de comunicação e o retorno ao mesmo dispositivo para verificar a funcionalidade adequada ou solucionar problemas de nós de rede defeituosos. Para aplicações de fibra óptica, os loopbacks ópticos validam a confiabilidade operacional dos dispositivos. Usando cabos ou módulos de loopback de fibra óptica para transmissão de dados, o sinal emitido pelo dispositivo é roteado da porta de transmissão (Tx) de volta para a porta de recebimento (Rx) do mesmo componente.

O teste de loopback de fibra óptica é comumente empregado para verificar transceptores de fibra óptica. Como os transceptores possuem portas separadas para receber e transmitir sinais de luz, testar essas portas é essencial para garantir a operação contínua. O teste de loopback fornece o método mais conveniente para a manutenção do transceptor. O processo de teste roteia o sinal do laser da porta do transmissor de volta para a porta do receptor, em seguida, compara o padrão transmitido com o padrão recebido para verificar se são idênticos e sem erros.

• Colocado com transceptores de interface MPO/MTP 40G ou 100G
• Usado para testar a capacidade de transmissão e a sensibilidade do receptor de equipamentos de rede de fibra óptica

• 7236013 ZCM1111HXA: Módulo/Cabo de Loopback de Fibra Óptica SM MPO 8F
• 7236014 ZCM1121HXA: Módulo/Cabo de Loopback de Fibra Óptica SM MPO 12F
• 7236015 ZCM1141HXA: Módulo/Cabo de Loopback de Fibra Óptica SM MPO 24F
• 7236016 ZCM1116HXA: Módulo/Cabo de Loopback de Fibra Óptica OM3 MPO 8F
• 7236017 ZCM1126HXA: Módulo/Cabo de Loopback de Fibra Óptica OM3 MPO 12F
• 7236018 ZCM1146HXA: Módulo/Cabo de Loopback de Fibra Óptica OM3 MPO 24F
• 7236019 ZCM1117HXA: Módulo/Cabo de Loopback de Fibra Óptica OM4 MPO 8F
• 7236020 ZCM1127HXA: Módulo/Cabo de Loopback de Fibra Óptica OM4 MPO 12F
• 723602: ZCM1147HXA: Módulo/Cabo de Loopback de Fibra Óptica OM4 MPO 24F
• 7236022 ZCM2111HXA: Módulo/Cabo de Loopback de Fibra Óptica SM MTP 8F
• 7236023 ZCM2121HXA: Módulo/Cabo de Loopback de Fibra Óptica SM MTP 12F
• 7236024 ZCM2141HXA: Módulo/Cabo de Loopback de Fibra Óptica SM MTP 24F
• 7236025 ZCM2116HXA: Módulo/Cabo de Loopback de Fibra Óptica OM3 MTP 8F
• 7236026 ZCM2126HXA: Módulo/Cabo de Loopback de Fibra Óptica OM3 MTP 12F
• 7236027 ZCM2146HXA: Módulo/Cabo de Loopback de Fibra Óptica OM3 MTP 24F
• 7236028 ZCM2117HXA: Módulo/Cabo de Loopback de Fibra Óptica OM4 MTP 8F
• 7236029 ZCM2127HXA: Módulo/Cabo de Loopback de Fibra Óptica OM4 MTP 12F
• 7236030 ZCM2147HXA: Módulo/Cabo de Loopback de Fibra Óptica OM4 MTP 24F

Esses cabos de fibra óptica são embalados em embalagens de fácil manuseio e bem protegidas com rotulagem OMC como padrão. Os tamanhos padrão da caixa incluem 34*22*15 cm, 44*34*24 cm e 54*39*34 cm. A caixa específica usada depende da quantidade de mercadorias. Opções de embalagem personalizadas estão disponíveis.

As opções de personalização incluem:

• Cor do cabo, texto de impressão, material da capa do cabo
• Opções de cores do conector
• Rotulagem OEM, anéis de identificação, etiquetas de cabo
• Caixas personalizadas e marcas de envio
• Diferentes níveis de qualidade disponíveis
