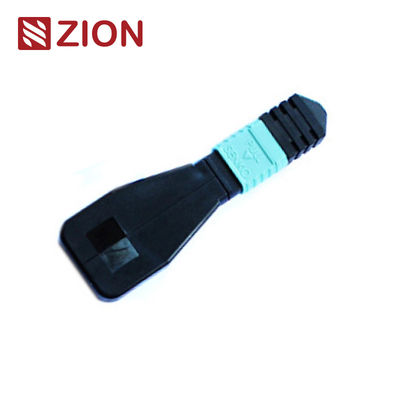

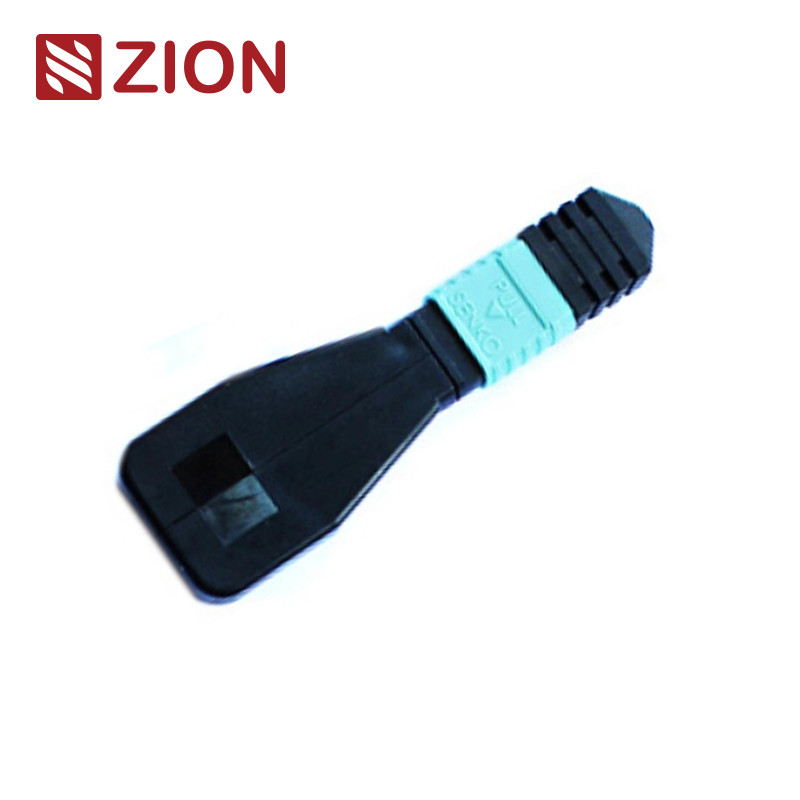

Módulo de Loopback de Fibra Óptica MTP OM3 de 8 Fibras para Testes de Rede 40/100G

Modulo/cabo de retorno de fibra óptica 8F MTP OM3

O loopback MTP contém saltadores de fibra MTP configurados em um arranjo de loopback, com ambas as extremidades da fibra terminadas em um conector MTP para criar um caminho óptico dentro do mesmo conector.Isto permite testar a capacidade de lançamento do dispositivo e a sensibilidade do receptor, nomeadamente nas comunicações de rede 40/100G. Ao devolver sinais à fonte, podem ser identificados vários problemas potenciais,Permitindo testes e avaliações eficazes de componentes ou interfaces individuais dentro de redes de fibra óptica.

Os loopbacks de fibra óptica estão disponíveis em várias configurações para acomodar conectores MTP de 8 núcleos, 12 núcleos e 24 núcleos com vários arranjos de fibra para testes abrangentes de portas.O módulo 8F MTP Fiber Loopback verifica e testa transceptores com interfaces MTPA versão 12F suporta dispositivos 40GBASE-SR4 QSFP+ ou 100GBASE-SR4, enquanto a versão 24F é projetada para dispositivos 100GBASE-SR10 CXP/CFP.

Os módulos MTP Loopback fornecem sinais em loop para testar as funções de transmissão e recebimento, amplamente utilizados em ambientes de teste, especialmente dentro de redes de óptica paralela 40G e 100G.Loopbacks conectam posições de Transceptor (TX) e Receptor (RX) de interfaces de transceptor MTPEstes módulos facilitam e aceleram o teste de perda de inserção (IL) de segmentos de rede óptica quando ligados a troncos MTP e cabos de parche.

A OMC oferece uma linha abrangente de conjuntos de loopback de fibra óptica MTP para testes de queima e validação de componentes e sistemas de rede MTP.Esses conjuntos testam efetivamente a capacidade do transmissor e a sensibilidade do receptor para os requisitos de telecomunicações e datacom, embalado em caixas compactas para densidade máxima em aplicações de alta densidade.

Referência MTP de modo único:EIA/TIA-604-5
Detalhes do MTP Single Mode Housing
• SM APC: conectores verdes + botão preto (MTP de perda padrão)
• SM APC: conectores amarelos + botão preto (Super Low Loss MTP)

Referência MTP Multimodo:EIA/TIA-604-5
Detalhes do MTP Multimode Housing
• OM1 e OM2 PC: conectores bege + botão preto (MTP de perda padrão)
• OM3 e OM4 PC: conectores Aqua + bota preta (MTP padrão e super baixa perda)
• PC OM3 e OM4: conectores Heather Violet + botão preto (MTP de perda padrão)

Um teste de loopback envolve o envio de um sinal de um dispositivo de comunicação e o looping de volta ao mesmo dispositivo para verificar a funcionalidade adequada ou solucionar problemas de nós de rede defeituosos.Para ensaios de loopback de fibra óptica, os loopbacks ópticos verificam a fiabilidade operacional dos dispositivos, utilizando cabos ou módulos de loopback de fibra óptica para transmissão de dados,O sinal emitido pelo dispositivo é ligado de volta da porta de transmissão (Tx) para a porta de recepção (Rx) do mesmo componente..

O teste de loopback de fibra óptica é comumente empregado para verificar transceptores de fibra óptica.O teste destas portas é essencial para manutenção e solução de problemasO processo de ensaio encaminha o sinal laser da porta do transmissor de volta para a porta do receptor,Em seguida, compara o padrão transmitido com o padrão recebido para garantir que eles são idênticos e sem erros.

Ao selecionar um loopback para um transceptor, considere o tipo de conector, o tipo de polir e o tipo de cabo.

Este guia fornece opções específicas de loopback de fibra para transceptores de fibra óptica comumente usados.Os loopbacks adequados podem ser selecionados através da compreensão do tipo de interface, o contacto físico e os requisitos do tipo de cabo.

Estes cabos de fibra óptica são embalados em embalagens de fácil manuseio e bem protegidas com rotulagem OMC como padrão.A embalagem específica utilizada depende da quantidade de mercadorias encomendadasAs opções de embalagem personalizadas estão disponíveis.

Oferecemos serviços OEM/ODM abrangentes, incluindo:
