Código de Sião e Descrição
Código de Zion: ZCM2126HXA1

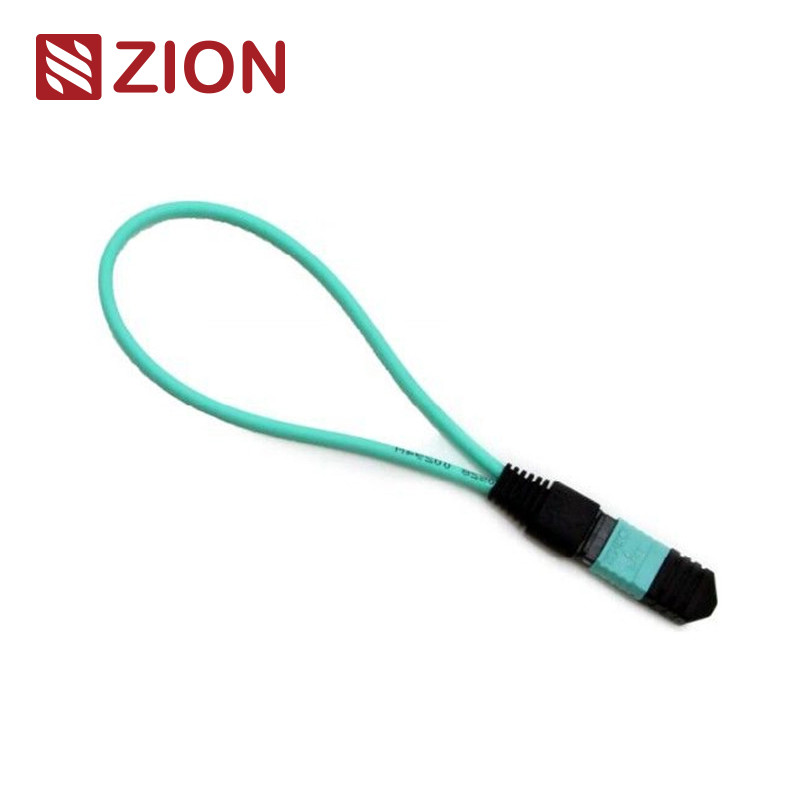

Descrição de Sião: 12F MTP OM3 Fibra Óptica Loopback Module/Cable
O loop MTP contém a linha de salto do anel de volta do MTP no LOOPBACK e coloca ambas as extremidades da fibra em um conector MTP para alcançar o caminho da luz no mesmo conector.Capacidade de lançamento e sensibilidade de recepção do dispositivo, especialmente na comunicação de rede 40/100G,Pode localizar vários fenômenos potenciais, devolvendo sinais para obter testes e avaliação eficazes de um único coMTPnent ou interface na rede de fibra.
Existem muitas configurações de circuito de fibra óptica, que podem acomodar conectores MTP de 8 núcleos, 12 núcleos e 24 núcleos e várias configurações de fibra de fibra para se adaptar à porta no teste.8F MTP Fiber Loopback Module permite a verificação e teste de transceptores com interface MTP 40GBASE-SR4/CSR4 QSFP+. O módulo de loopback de fibra de MTP 12F permite a verificação e teste de transceptores com interface MTP 40GBASESR4 QSFP+ ou 100GBASE-SR4.24F MTP Fiber Loopback Module permite a verificação e teste de transceptores com interface MTP.
Os módulos MTP Loopback fornecem um sinal em loop para testar as funções de transmissão e recepção.Loopbacks são construídos para ligar transceptores (TX) e receptores (RX) posições de transceptores MTP interfacesOs loopbacks MTP podem facilitar e acelerar o teste de IL de segmentos de redes ópticas, ligando-os a cabos MTP/patch.
A OMC oferece uma linha de conjuntos de loopback de fibra óptica MTP para a instalação e testes de componentes e sistemas de rede MTP.Estes conjuntos MTP Loopback são usados para testar efetivamente a capacidade do transmissor e a sensibilidade do receptor do equipamento de redeSão embalados numa caixa compacta para a maior densidade disponível para estas aplicações.
Conectores ◄ Padrão industrial
MTP Modo únicoReferência:EIA/TIA-604-5
MTP Modo únicoDetalhes da habitação:SM APC: conectores verdes+saco preto (MTP de perda padrão)
SM APC: conectores amarelos+saco preto (MTP com perdas super baixas)
MTP MultimodoReferência:EIA/TIA-604-5
MTP MultimodoDetalhes da habitação:OM1&OM2 PC: conectores bege + bota preta (MTP de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MTP padrão e super de baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MTP de perda padrão)
- Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Compatibilidade com o canal de fibra 10G
- 40G e 100G IEEE 802.3
Detalhes do material
Especificações ópticas
Item: Parâmetro
Tipo de fibra: modo único
Diâmetro da fibra: 9/125um
Perda de inserção: SM ((G657A1) < 1,0 dB
Perda de retorno: SM>50dB
Teste de inserção-puxa: superior a 600 vezes, IL<0,5 dB
Temperatura de operação: -40°C ~ +80°C
Teste de retorno de circuito de fibra óptica
Normalmente, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkNo que diz respeito ao teste de loopback de fibra óptica, os loopbacks ópticos são utilizados para verificar a confiabilidade operacional do dispositivo.Utilização de cabo loopback de fibra óptica ou módulo loopback de fibra óptica para transmissão de dados, o sinal emitido pelo dispositivo é encaminhado da extremidade de transmissão (Tx) de um componente ativo para a extremidade de recepção (Rx) do mesmo componente.
Aplicação
Quando se trata de aplicação prática, o teste de loopback de fibra óptica é frequentemente empregado para verificar transceptores de fibra óptica.Uma vez que o transceptor tem duas portas para receber e transmitir o sinal de luzAssim, o teste de loopback de fibra óptica é a maneira mais conveniente para a manutenção do transceptor.O processo de teste é através do encaminhamento do sinal laser da porta transmissor de volta para a porta receptorEm seguida, o padrão transmitido é comparado com o padrão recebido para se certificar de que são idênticos e não têm erro.
- Colocados com transceptores de interface MPO/MPO de 40G ou 100G
- O módulo Loopback pode ser utilizado para testar a capacidade de transmissão e a sensibilidade do receptor dos equipamentos de rede de fibra óptica.
Regras de nomeação e informações de confirmação da encomenda:
Canal de fibra de conector
Polaridade (alinhamento do canal)
Qual escolher para um transceptor específico?
Considerando as características comuns do transceptor e do loopback, devemos pensar no tipo de conector, tipo de polimento e tipo de cabo ao selecionar um loopback para o transceptor.O guia de selecção para alguns módulos transceptores mais utilizados é resumido nos seguintes quadros:.
Conclusão
Este post discute opções específicas de loopback de fibra para alguns transceptores de fibra óptica mais comumente usados.Também podemos saber como escolher um loopback adequado para ele, obtendo detalhes sobre o seu tipo de interface, contacto físico e tipo de cabo.
O Loopback de Fibra Óptica MPO da Zion Communications
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
- 7236014 ZCM1121HXA: 12F MPO SM Fibra Óptica Loopback Module/Cable
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module/Cable
- 7236016 ZCM1116HXA: 8F MPO OM3 Fibra Óptica Loopback Module /Cable
- 7236017 ZCM1126HXA: 12F MPO OM3 Fibra Óptica Loopback Module /Cable
- 7236018 ZCM1146HXA: 24F MPO OM3 Fibra Óptica Loopback Module /Cable
- 7236019 ZCM1117HXA: 8F MPO OM4 Fibra Óptica Loopback Module /Cable
- 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module/Cable
- 723602: ZCM1147HXA: 24F MPO OM4 Fibra Óptica Loopback Module /Cable
- 7236022 ZCM2111HXA: 8F MTP SM Fibra Óptica Loopback Module /Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fibra Óptica Loopback Module /Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fibra Óptica Loopback Module /Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Fibra Óptica Loopback Module/Cable
- 7236026 ZCM2126HXA: 12F MTP OM3 Fibra Óptica Loopback Module /Cable
- 7236027 ZCM2146HXA: 24F MTP OM3 Fibra Óptica Loopback Module /Cable
- 7236028 ZCM2117HXA: 8F MTP OM4 Fibra Óptica Loopback Module /Cable
- 7236029 ZCM2127HXA: 12F MTP OM4 Fibra Óptica Loopback Module /Cable
- 7236030 ZCM2147HXA: 24F MTP OM4 Fibra Óptica Loopback Module /Cable
Embalagem
Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.
Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
A embalagem pode ser personalizada.
Serviço OEM/ODM para si
- Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
- Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
- Nível de qualidade diferente.
