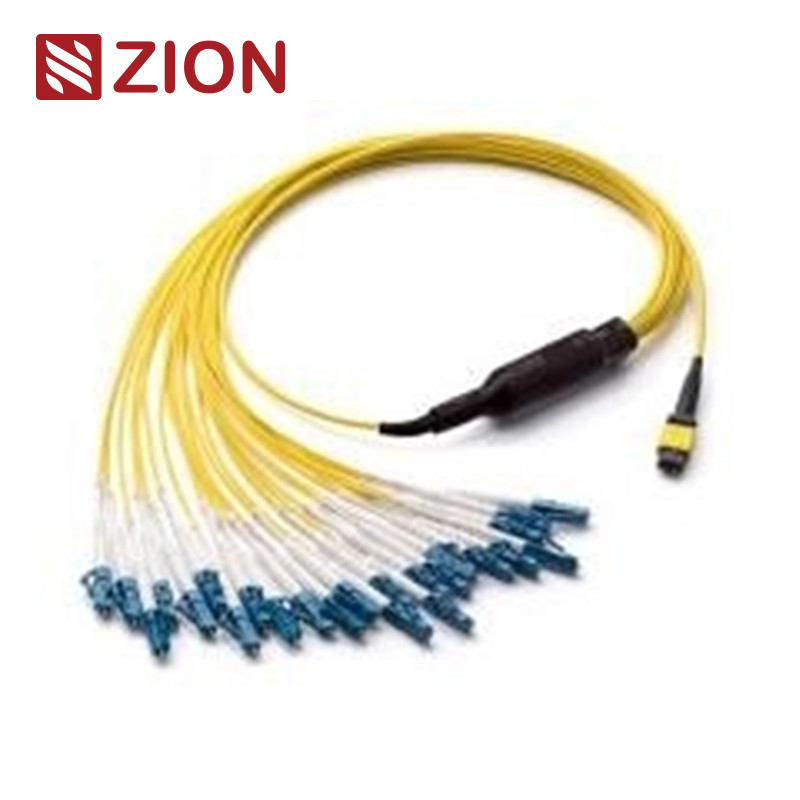

24 Fibras MPO para LC Fibra Óptica Monomodo MPO-LC 2.0mm Cabos de Arnês Reto

Código Zion ZCM11A52HIAX- Não.24F MPO SM Fibra Óptica MPO-LC 2,0 mm Cabos de Armadilha Direita

Isto é umMPO de 24 fibras (Multi-Fiber Push On) para LCde um comprimento de 80 mm ou mais, mas não superior a 150 mm,2.0 mmCabos concebidos para aplicações de fibra óptica de alta densidade em centros de dados.

Características do produto

• Contagem de fibras: 24 fibras (MPO a LC)
• Conectores:
  • MPO (mulher)numa extremidade,LC(uniboot ou simplex) do outro.
  • Os conectores LC estão disponíveis como 12x LC uniboot e 24x LC simplex.
• Tipo de cabo: arnês reto de 2,0 mm, com um design compacto para poupança de espaço e fácil gestão dos cabos.
• Duração: Disponível em comprimentos personalizados, com cabos tipicamente com o mesmo comprimento.
• Aplicações:
  • Ideal para ambientes de alta densidade como centros de dados.
  • Otimizado para40G QSFP+ PLR4paraÓptica 10G SFP+ LRligação directa.
  • Perfeito paraSolução de interconexão CXP/CFP 100GBASE-SR10e100GBASE-LR4.
  • Adequado para10/40/100Gaplicações de rede.
  • Usado para ligar(12) SFP+num painel de adaptadores MPO ou no tronco MPO.

Normas industriais de conectores MPO

• Modo único (APC):
  • Conectores SM APC com caixa verde para perda padrão, ou caixa amarela para perda super baixa.
• Multimodo (PC):
  • OM1 e OM2: Conectores de cor bege para perda padrão.
  • OM3 e OM4: Conectores Aqua para perdas padrão e super baixas, ou Heather Violet para perdas padrão.

Outros conectores ◄ Normas industriais

• SC: TIA/EIA, FOCIS3, GR-326, IEC61754-4
• LC: TIA/EIA, FOCIS10, GR-326, IEC61754-20
• FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13
• S.T.: TIA/EIA, FOCIS2, GR-326, IEC61754-2
• E2000: IEC61754-15

Especificações ópticas

• Perda de inserção (MPO):
  • Perda padrão: ≤ 0,75 dB (máximo), ≤ 0,50 dB (típica)
  • Perda muito baixa: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típica)
• Perda de inserção (LC/SC/FC/ST):
  • ≤ 0,3 dB (IEC 61300-3-6)
• Perda de retorno (MPO): ≥ 60 dB (8 graus de polimento)
• O valor da posição em risco deve ser calculado de acordo com o método de cálculo da posição em risco.:
  • APC ≥ 60 dB, UPC ≥ 50 dB
• Durabilidade: < 0,3 dB alteração típica após 200 acasalamentos
• Resistência à tração: > 70N
• Temperatura de funcionamento: -40°C a +85°C

Características fundamentais

• Baixa perda de inserção: Assegura uma transmissão óptima do sinal com uma elevada perda de retorno.
• Perda de retorno elevada: Fornece um excelente desempenho para redes de alta velocidade.
• Conector multi-fibra baseado em MT: Suporta terminações de conectores de fibra 4, 8, 12 e 24.
• Economia de espaço: O design compacto reduz o volume do cabo, melhorando o fluxo de ar e reduzindo a necessidade de gestão complexa do cabo.
• Pré-terminado e testado: Cada cabo é pré-terminado na fábrica e testado para garantia de qualidade, com relatórios de ensaio incluídos.

Aplicações

• Centros de dados de alta densidade: Otimizado para ambientes onde o espaço e a gestão de cabos são críticos.
• Fibra óptica para o edifício: Para aplicações que envolvam a implantação de fibras em edifícios.
• Aplicações de conectores internos em equipamentos de fibra: Usado para conexões internas em dispositivos de rede como switches e roteadores.

Regras de nomeação e informações de confirmação da encomenda:

Cabos de arnês direto MPO-LC da Zion Communication

Canal de fibra de conector

Três métodos de ligação ajudam a manter a polaridade MTP/MPO correta

MPO 24 x LC Estrutura simplex-tipo 1

MPO 12 x LC Estrutura duplex-tipo 2-tipo A

MPO 12 x LC Estrutura duplex-tipo 2 - Tipo B

MPO 12 x LC Estrutura duplex-tipo 2-tipo C

MPO ¢Polaridade para MPO ¢12 x Uniboot LC estrutura-tipo 3

Detalhes do material

Embalagem

Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.

Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

A embalagem pode ser personalizada.

Serviço OEM/ODM para si

• Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
• Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
• Nível de qualidade diferente.
