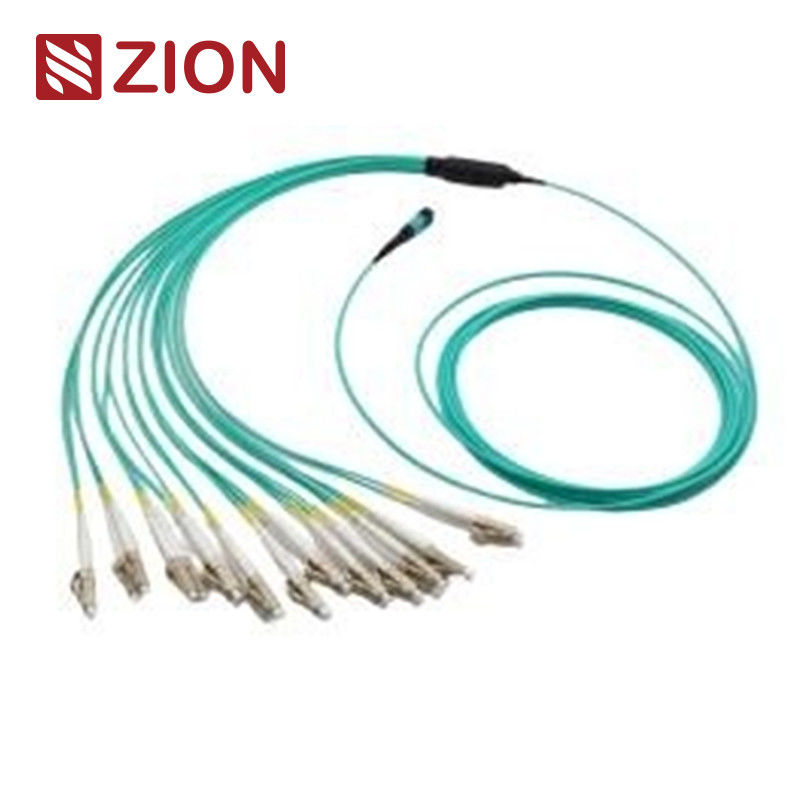

8 Fibras MPO PARA LC OM3 Fibra Óptica MPO-LC 2.0mm Cabos de Arnês Reto

Código de Sião e Descrição

Código Zion ZCM11A17HAAX

Descrição:

OZCM11A17HAAXÉ um8F MPO OM3 Fibra Óptica MPO-LC 2,0 mm cabo de arnês recto, utilizado principalmente para dados de alta densidade

aplicações de centro, conexões de construção de fibras ópticas e conexões internas em equipamentos de transceptores ópticos, como QSFP+ e 10G

Óptica SFP+ LR.

Características fundamentais

• MPO (Multi-Fiber Push On)Conector: Conector de fibra de alta densidade comumente utilizado em data centers e redes ópticas.
• Tipo de fibra: 8 fibras MPO para 4xLC uniboot ou simplex (4xLC) cabos de saída.
• DesempenhoOptimizado para:40G QSFP+ PLR4 a 10G SFP+ LR- a ligação directa de óptica, eliminando a necessidade de painéis de correcção ou

troncos intermediários.

• Projeto: Cabos de arnês retos com baixas perdas de inserção e altas perdas de retorno, garantindo alto desempenho e fiabilidade.
• Aplicações: Ideal para ligações directas em centros de dados, eliminando a confusão e melhorando a gestão dos cabos.
• Conformidade com as normas:
  • ReuniõesClassificação de equipamento,IEC-61755,TIA-604-5 (FOCIS5), eTIA-568-Cpadrões.
  • 10G Fiber Channel e40G, 100G IEEE 802.3Compatível.
• Especificações dos conectores:
  • O MPO Singlemode (APC)Conectores: Verde para MPO de perda padrão e Amarelo para MPO de perda super baixa.
  • MPO Multimodo (PC)Conectores: Aqua para OM3 e OM4, Heather Violet para OM3 e OM4 PC.

Conectores ◄ Padrão industrial

• MPO SingleMode: IEC 61754-7 (SM APC: conectores verdes + botão preto / SM APC: conectores amarelos + botão preto)
• MPO Multimodo: IEC 61754-7 (OM1 e OM2 PC: conectores bege + bota preta, OM3 e OM4 PC: conectores Aqua + bota preta)
• Outros conectores: SC, LC, FC, ST e E2000 cumprem as respetivas normas industriais (TIA/EIA, FOCIS3, FOCIS10, GR-326 etc.).

Especificações ópticas

• Perda de inserção:
  • Perda padrão MPO (Singlemode) ≤0,75 dB, perda super baixa ≤0,35 dB
  • LC/SC/FC/ST ≤ 0,3 dB
• Perda de retorno:
  • MPO ≥ 60 dB (modo único), APC LC/SC/FC/ST ≥ 60 dB, UPC ≥ 50 dB
• Durabilidade:
  • Menos de 0,3 dB de alteração após 200 acasalamentos, com 500 ciclos inserção-puxa.
  • Resistência à tração > 70 N.
• Temperatura de funcionamento: -40°C a +85°C

Meritos

• Alta Qualidade: pré-terminado na fábrica, testado e embalado com relatórios de teste para controlo de qualidade.
• Economia de espaço: Cabos de pequeno diâmetro que reduzem o volume e melhoram a eficiência do ar condicionado nos data centers.
• Poupar tempo: Plug-and-play design para instalação rápida sem necessidade de painéis adicionais.

Aplicações

• Fibra de alta densidade em centros de dados.
• Conexões directas paraQSFP+ para SFP+A Comissão propõe, por conseguinte, que se proceda a uma análise mais aprofundada da situação em matéria de infra-estruturas.
• Conexões de fibra óptica em edifícios e entre equipamentos de fibra para uso interno.

Regras de nomeação e informações de confirmação da encomenda:

Cabos de arnês direto MPO-LC da Zion Communication

• 7236037 ZCM11A12HIAX: 8F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
• 7236038 ZCM11A22HIAX: 12F MPO SM Fibra óptica MPO-LC 2.0mm Cabos de arnês reto
• 7236039 ZCM11A52HIAX: 24F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Fibra Óptica MPO-LC 2.0 mm Cabos de arnês recto
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Fibra Óptica MPO-LC 2,0 mm Cabos de arnês reto
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
• 7236046 ZCM21A12HIAX: 8F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
• 7236047 ZCM21A22HIAX: 12F MTP SM Fibra Óptica MPO-LC 2,0 mm Cabos de arnês recto
• 7236048 ZCM21A52HIAX: 24F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto

Canal de fibra de conector

Três métodos de ligação ajudam a manter a polaridade MTP/MPO correta

MPO 8 x LC Estrutura simplex-tipo 1

MPO 4 x LC Duplex estrutura-tipo 2

MPO 4 x Uniboot estrutura LC-tipo 3

Detalhes do material

Embalagem

Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.

Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

A embalagem pode ser personalizada.

Serviço OEM/ODM para si

• Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
• Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
• Nível de qualidade diferente.
