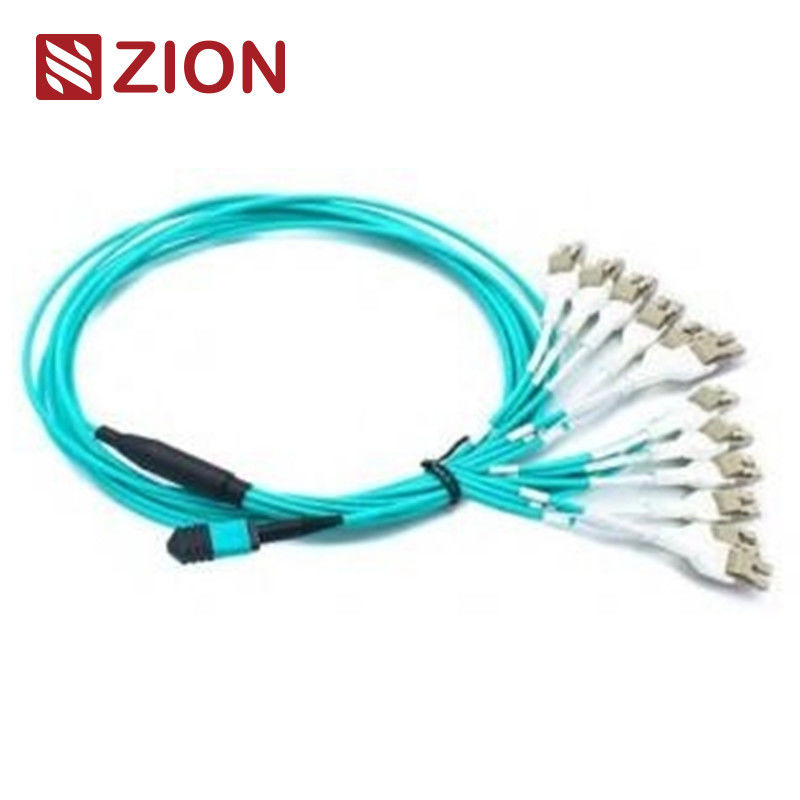

24F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
Código de Sião e Descrição
Código Zion:ZCM11A57HAAX
Descrição:24F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
O conector MPO é um tipo de conector de fibra.O sistema de pré-conexão de fibra de alta densidade MPO é actualmente utilizado principalmente em ambientes de alta densidade de centros de dados., a aplicação de fibra óptica no edifício e as aplicações de ligação interna no interior do equipamento transceptor óptico, como o dispositivo óptico, 40G, 100G, QSFP+.
Os tipos de conectores MPO são distinguidos de acordo com os regulamentos IEC 61754-7: números de núcleo (número de matriz), cabeça masculina (Male, Female), polaridade (PC ou APC).
24 núcleos MPO Feminino para 12 LC Duplex (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST Cabos de arnês reto são terminados com MPO e LC/SC/FC/ST conector em ambas as extremidades.
24pcs ((12pcs para LC uniboot; 24 LC Simplex) cabos de fanout são otimizados para 40G QSFP + PLR4 para 10G SFP + LR óptica conexão direta e aplicações de data center de alta densidade. têm o mesmo comprimento.É projetado especificamente para a correção de fibra de alta densidade em centros de dados que precisam de poupança de espaço e reduzir problemas de gestão de cabo.
24F MPO- LC/SC/FC/ST Cabos de arnês reto concebidos para soluções de interconexão 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 e centros de dados de alta densidade.É otimizado para aplicações de data center de alta densidade 10/40/100GEste cabo de arnês de 24 fibras é utilizado para ligar (12) SFP+ a um painel de adaptador MPO e tronco MPO.
Conectores Normas industriais
MPO SingleModeReferência:IEC 61754-7
MPO SingleModeDetalhes da habitação:SM APC: Conectores verdes+saco preto (MPO de perda padrão)
SM APC: conectores amarelos+saco preto (MPO com perdas super baixas)
MPO MultimodoReferência:IEC 61754-7
MPO MultimodoDetalhes da habitação:OM1&OM2 PC: Conectores bege + bota preta (MPO de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MPO padrão e super com baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão)
- Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Compatibilidade com o canal de fibra 10G
- 40G e 100G IEEE 802.3
Outros conectores ◄ Norma industrial
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 Etc.
- E2000: IEC 61754-15
Disponível para
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Especificações ópticas
- Perda de inserção (MPO) (IEC 61300-3-34) Modo único (polido APC a 8 graus):Perda padrão:≤ 0,75dB (máximo), ≤ 0,50dB (típico) Super Baixa perda:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
- Perda de inserção (MPO) (IEC 61300-3-34)Multimodo (PCLâmina plana):Perda padrão:≤ 0,6 dB (max), ≤ 0,50 dB (típico) Perda super baixa:≤ 0,35 dB (max) ≤ 0,20 dB (típico)
- Perda de inserção (LC/SC/FC/ST) ((IEC 61300-3-6) Modo único (APC polido a 8 graus):≤ 0,3 dB
- Perda de inserção (LC/SC/FC/ST) ((IEC 61300-3-6) Multimodo (PC Flat polish):≤ 0,3 dB
- DurabilidadeModo único (APC)Polido a 8 graus):Mudança típica < 0,3 dB (200 acasalamentos)
- Resistência à traçãoModo único (APC)Polido a 8 graus):> 70N
- Temperatura de funcionamentoModo único (APC)Polido a 8 graus):-40°C a +85°C
Características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
- Solução económica para a eliminação em massa de fibras
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Disponíveis cabos redondos robustos, cabos ovais e opções de fita nua
- Casas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
- Bom em repetibilidade e intercâmbio
Os méritos do MTP/MPO Patch cable/trunk cable geralmente incluem:
- Cable/trunk são pré-terminados na fábrica, testados e embalados juntamente com os relatórios de teste.
- Diminuir o volume do cabo ¥ MTP/MPO Os cabos de parche/cabeça têm diâmetros muito pequenos, o que diminui o volume do cabo e melhora as condições de ar condicionado nos centros de dados
- Poupança de tempo ✓ Com o design especial de plug and play, os cabos MTP/MPO Patch/trunk cables podem ser incorporados e imediatamente ligados.
Aplicação
24F MPO- LC/SC/FC/ST Cabos de arnês reto concebidos para soluções de interconexão 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 e centros de dados de alta densidade.É otimizado para aplicações de data center de alta densidade 10/40/100G. Este cabo de arnês de fibra 24 é utilizado para ligar (12) SFP+ a um painel de adaptador MPO e ao tronco MPO.
Todos os conectores MPO da OMC são da Senko/Nissin/Sumitomo.
- A aplicação Data Center com ambiente de alto grau de densidade
- A fibra óptica para o edifício
- Aplicação de conectores internos em equipamentos de fibra.
Regras de nomeação e informações de confirmação da encomenda:
Cabos de arnês direto MPO-LC da Zion Communication
- 7236037 ZCM11A12HIAX::8F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
- 7236038 ZCM11A22HIAX: 12F MPO SM Fibra óptica MPO-LC 2.0mm Cabos de arnês reto
- 7236039 ZCM11A52HIAX: 24F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Fibra Óptica MPO-LC 2.0 mm Cabos de arnês recto
- 7236041 ZCM11A27HAAX: 12F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Fibra Óptica MPO-LC 2,0 mm Cabos de arnês reto
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
- 7236046 ZCM21A12HIAX: 8F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
- 7236047 ZCM21A22HIAX: 12F MTP SM Fibra Óptica MPO-LC 2,0 mm Cabos de arnês recto
- 7236048 ZCM21A52HIAX: 24F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
- 7236050 ZCM21A27HAAX: 12F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
- 7236051 ZCM21A57HAAX: 24F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
- 7236053 ZCM21A28HMAX: 12F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
- 7236054 ZCM21A58HMAX: 24F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês reto
Canal de fibra de conector
Três métodos de ligação ajudam a manter a polaridade MTP/MPO correta
MPO 24 x LC Estrutura simplex-tipo 1
MPO 12 x LC Estrutura duplex-tipo 2-tipo A
MPO 12 x LC Estrutura duplex-tipo 2 - Tipo B
MPO 12 x LC Estrutura duplex-tipo 2-tipo C
MPO ¢Polaridade para MPO ¢12 x Uniboot LC estrutura-tipo 3
Detalhes do material
Embalagem
Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.
Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
A embalagem pode ser personalizada.
Serviço OEM/ODM para si
- Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
- Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
- Nível de qualidade diferente.
