Código de Sião e Descrição
Código de Zion: ZCM21A12HIAX

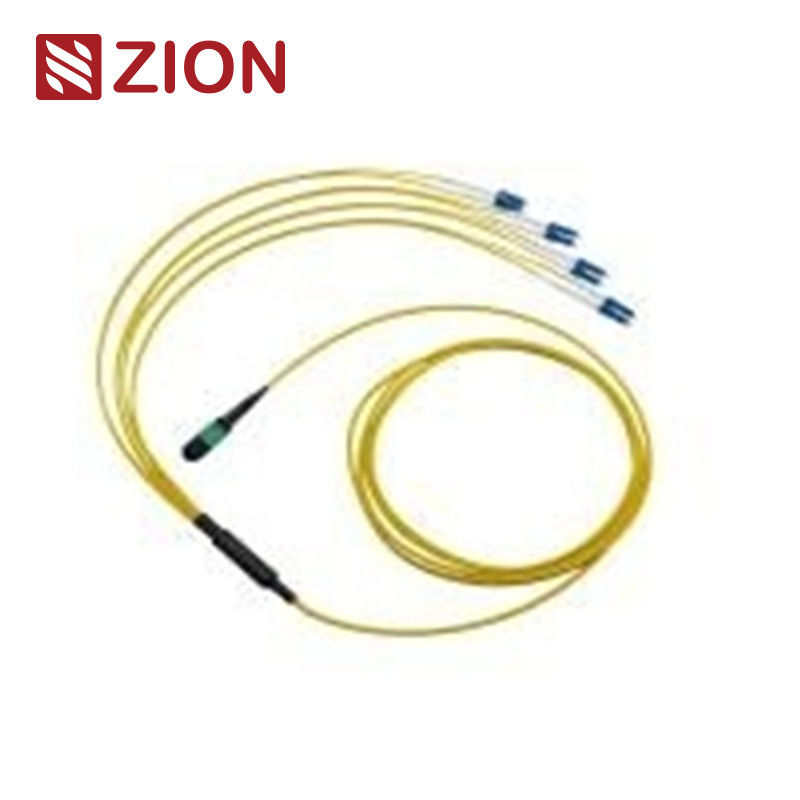

Descrição de Sião: 8F MTP SM Fibra Óptica MTP-LC 2.0 mm Cabos de arnês recto
O conector MTP é um tipo de conector de fibra.O sistema de pré-conexão de fibra de alta densidade MTP é actualmente utilizado principalmente em ambientes de alta densidade de centros de dados., a aplicação de fibra óptica no edifício e as aplicações de ligação interna no interior do equipamento transceptor óptico, como o dispositivo óptico, 40G, 100G, QSFP+.
Os tipos de conectores MTP são distinguidos de acordo com os regulamentos EIA/TIA-604-5: números de núcleo (número de matriz), cabeça masculina (Male, Female), polaridade (PC ou APC).
8 núcleos MTP para duplex (( 4xLC uniboot); Simplex ( 4xLC) conjuntos de cabos de arnês reto.
MTP- LC/SC/FC/ST Cabos de arnês direito são terminados com conector MTP e LC/SC/FC/ST em ambas as extremidades.Os cabos de extensão Simplex (4xLC) são otimizados para 40G QSFP+ PLR4 a 10G SFP+ LR óptica de conexão direta e aplicações de data center de alta densidadeÉ projetado especificamente para a correção de fibra de alta densidade em centros de dados que precisam de poupança de espaço e reduzir problemas de gestão de cabo.
SM 8F MTP- LC/SC/FC/ST Cabos de alça reta são otimizados para conexão direta de óptica 40G QSFP+ PLR4 a 10G SFP+ LR e aplicações de data center de alta densidade.Este cabo de arnês de fibra 8 é usado para uma ligação direta entre QSFP + para (4) portas SFP + sem painéis de patch ou troncos intermediários entre.
Conectores ◄ Padrão industrial
MPO SingleModeReferência:EIA/TIA-604-5
MPO SingleModeDetalhes da habitação:SM APC: conectores verdes+saco preto (MTP de perda padrão)
SM APC: conectores amarelos+saco preto (MTP com perdas super baixas)
MPO MultimodoReferência:EIA/TIA-604-5
MPO MultimodoDetalhes da habitação:OM1&OM2 PC: conectores bege + bota preta (MTP de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MTP padrão e super de baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MTP de perda padrão)
- Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Compatibilidade com o canal de fibra 10G
- 40G e 100G IEEE 802.3
Outros conectores ◄ Norma industrial
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 Etc.
- E2000: IEC 61754-15
Disponível para
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Especificações ópticas
Perda de inserção (MPO) ((IEC 61300-3-34)Modo único (APC)Polido a 8 graus):Perda padrão:≤ 0,75dB ((máximo), ≤ 0,50dB ((típico); Super Baixa perda:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Perda de inserção (MPO) (IEC 61300-3-34)Multimodo (PCLâmina plana):Perda padrão:≤ 0,6 dB (max), ≤ 0,50 dB (típico); Super Baixa perda:≤ 0,35 dB (max) ≤ 0,20 dB (típico)
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Modo único (APC polido a 8 graus):≤ 0,3 dB
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perda de retorno (MPO)Modo único (APC)Polido a 8 graus):≥ 60 dB(Poluição de 8 graus)
Perda de retorno (MPO)Multimodo (PCLâmina plana):≥ 25 dB
Perda de retorno ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perda de retorno ((LC/SC/FC/ST):≥ 35 dB
Durabilidade:Mudança típica < 0,3 dB (200 acasalamentos)
Intercambiáveis : ≤ 0,2 dB
Teste de inserção-puxação: 500 vezes, IL- Não.0.5 dB
Resistência à tração:> 70N
Tempo de ligação:> 600
Temperatura de funcionamentoModo único (APC):-40°C a +85°C
Características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
- Solução económica para a eliminação em massa de fibras
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Disponíveis cabos redondos robustos, cabos ovais e opções de fita nua
- Casas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
- Bom em repetibilidade e intercâmbio
Aplicação
12F MPO- LC/SC/FC/ST Cabos de alça reta projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center de alta densidade.
Todos os conectores MPO da OMC são da Senko/Nissin/Sumitomo.
- A aplicação Data Center com ambiente de alto grau de densidade
- A fibra óptica para o edifício
- Aplicação de conectores internos em equipamentos de fibra.
Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.
Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
A embalagem pode ser personalizada.
