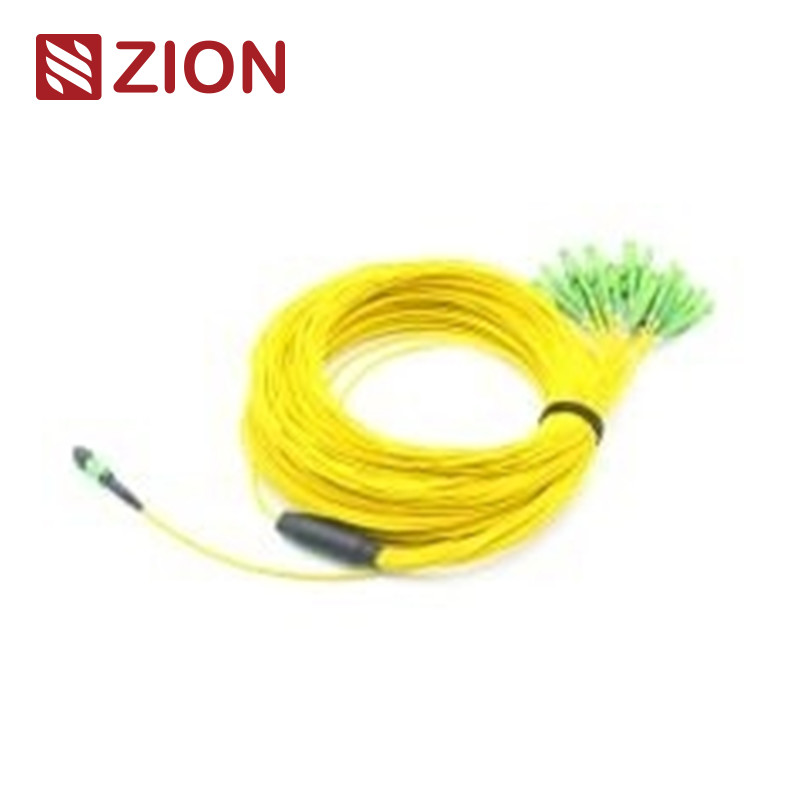

24 Fibras MTP-LC de modo único 2.0 mm cabo de arnês de fibra óptica reta para data centers de alta densidade

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers

Informação Básica

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Melhor preço contacto

Informação detalhada

Durabilidade:	<0,3dB alteração típica, 200 acasalamentos	Intercambiabilidade:	≤0,2dB
Teste de inserção-puxa:	Acima de 600 vezes, IL＜0,5dB	Resistência à tracção:	>70N
Temperatura de funcionamento (°C):	-40 a + 85°C
Destacar:	Cabo de chicote MTP-LC de 24 fibras , Cabo de chicote de fibra óptica de modo único , Cabo reto MTP-LC de 2

Descrição de produto

24 Fibras MTP para LC Cabos de Fibra Óptica de Modo Único

Cabos MTP-LC de 2,0 mm de alta densidade, concebidos para aplicações em centros de dados

Identificação do produto

Código Zion:ZCM21A52HIAX
Descrição:24F MTP SM Fibra Óptica MTP-LC 2.0mm Cabos de arnês reto

Visão geral do produto

O conector MTP é um conector de multi-fibra projetado para ambientes de alta densidade.Este cabo de arnês de 24 fibras possui conexões MTP para LC e é otimizado para conexão direta óptica 40G QSFP + PLR4 a 10G SFP + LR em aplicações de data center.

Os conectores MTP são padronizados de acordo com os regulamentos EIA/TIA-604-5, com distinções baseadas em números de núcleo, sexo (masculino/feminino) e polaridade (PC ou APC).

Normas industriais

MPO SingleMode

Referência:EIA/TIA-604-5

Detalhes da habitação:
SM APC: conectores verdes + arranha-céu (MTP de perda padrão)
SM APC: conectores amarelos + botão preto (MTP Super Low Loss)

MPO Multimodo

Referência:EIA/TIA-604-5

Detalhes da habitação:
OM1&OM2 PC: conectores bege + botão preto (MTP de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MTP padrão e super baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MTP de perda padrão)

Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
Cablagem estruturada por TIA-568-C
Compatibilidade com o canal de fibra 10G
40G e 100G IEEE 802.3 Conforme

Outras normas relativas aos conectores

SC:TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
LC:A EIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- O que é?TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973
E2000:IEC 61754-15

Tipos de fibras disponíveis

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

Especificações ópticas

Parâmetro	Modo único (APC)	Multimodo (PC)
Perda de inserção (MPO)	Padrão: ≤ 0,75dB (máximo), ≤ 0,50dB (tipo) Super Baixo: ≤ 0,35 dB (max), ≤ 0,20 dB (tipo)	Padrão: ≤ 0,6 dB (max), ≤ 0,50 dB (tipo) Super Baixo: ≤ 0,35 dB (max), ≤ 0,20 dB (tipo)
Perda de inserção (LC/SC/FC/ST)	≤ 0,3 dB	≤ 0,3 dB
Perda de retorno (MPO)	≥ 60 dB	≥ 25 dB
O valor da posição em risco deve ser calculado de acordo com o método de cálculo da posição em risco.	APC ≥ 60 dB; UPC ≥ 50 dB	≥ 35 dB
Durabilidade	Mudança típica < 0,3 dB (200 acasalamentos)
Intercambiáveis	≤ 0,2 dB
Ensaio de inserção e puxa	500 vezes, IL< 0,5 dB
Resistência à tração	> 70N
Tempos de inserção	> 600
Temperatura de funcionamento	-40°C a +85°C

Características fundamentais

Baixa perda de inserção, alta perda de retorno
Conector multi-fibra baseado em MT com terminações de fibras 4, 8, 12 e 24
Solução económica para a eliminação em massa de fibras
Projetado para aplicações SM e MM de baixa perda e perda padrão
Cabos redondos robustos, cabos ovais e opções de fitas nuas
Casas codificadas por cores para facilitar a identificação
Excelente repetibilidade e intercâmbio

Benefícios do produto

Alta Qualidade:Fabrica pré-terminada, testada e embalada com relatórios de ensaio
Economia de espaço:Os pequenos diâmetros reduzem o volume dos cabos e melhoram o ar condicionado
Eficiência no tempo:Plug and play reduz o tempo de instalação

Aplicações

Projetado para 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 e centros de dados de alta densidade.

Ambientes de centros de dados de alta densidade
Aplicações de fibras para edifícios
Conexões internas em equipamentos de fibra óptica

Diagramas técnicos

Produtos relacionados

A Zion Communication oferece uma gama abrangente de cabos de arnês reto MTP-LC, incluindo:

7236037 ZCM11A12HIA8F MPO SM Fibra óptica MPO-LC 2.0mm Cabos de arnês recto
7236038 ZCM11A22HIA: 12F MPO SM Fibra óptica MPO-LC 2.0mm Cabos de arnês direito
7236039 ZCM11A52HIA: 24F MPO SM Fibra óptica MPO-LC 2.0mm Cabos de arnês direito
7236040 ZCM11A17HAA: 8F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
7236041 ZCM11A27HAAX: 12F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês direito
7236042 ZCM11A57HAA: 24F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
7236043 ZCM11A18HMA: 8F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
7236044 ZCM11A28HMA: 12F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
7236045 ZCM11A58HMA: 24F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
7236046 ZCM21A12HIA: 8F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
7236047 ZCM21A22HIA: 12F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
7236048 ZCM21A52HIA: 24F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
7236049 ZCM21A17HAA: 8F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
7236050 ZCM21A27HAA: 12F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
7236051 ZCM21A57HAA: 24F MTP OM3 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
7236052 ZCM21A18HMA: 8F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de arnês recto
7236053 ZCM21A28HMAX: 12F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta
7236054 ZCM21A58HMA: 24F MTP OM4 Fibra Óptica MPO-LC 2.0mm Cabos de alça reta

Métodos de conexão e polaridade

Três métodos de ligação para a polaridade MPO/MTP

Embalagem e personalização

Tamanhos de embalagem padrão: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. A escolha da embalagem depende da quantidade da encomenda.

Serviços OEM/ODM disponíveis

Cores personalizadas de cabos, impressão e materiais para a jaqueta
Etiquetas OEM, anéis de identificação e etiquetas de cabo

Marcas de embalagem e transporte personalizadas

Disponíveis diferentes níveis de qualidade
