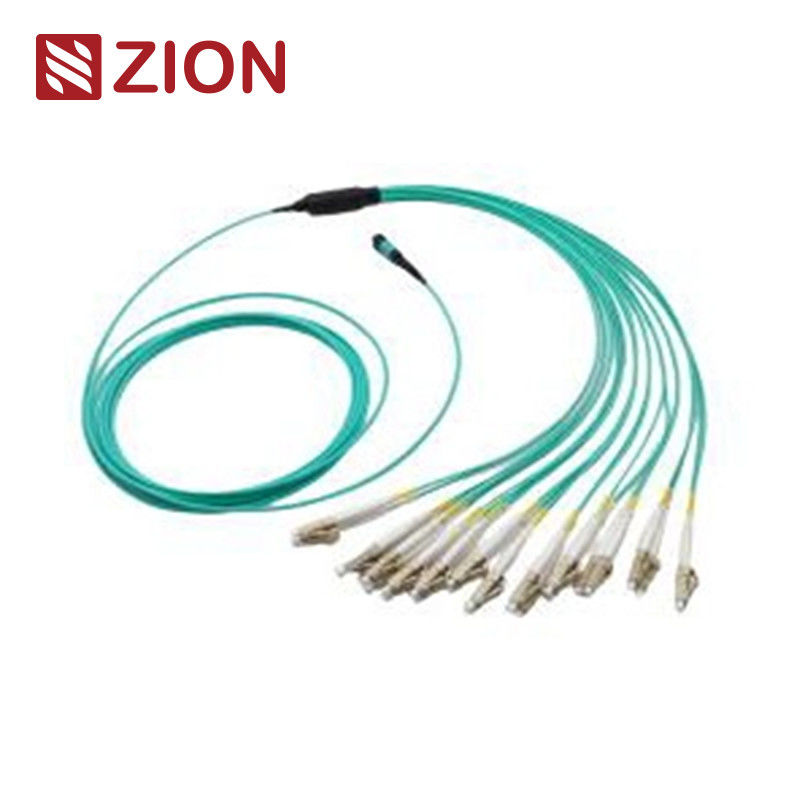

8F MTP OM3 Fibra Óptica MTP-LC Cabos de Armadilha Direita de 2,0 mm
Informações sobre o produto Zion
Código Zion:ZCM21A17HAAX
Descrição:8F MTP OM3 Fibra Óptica MTP-LC Cabos de Armadilha Direita de 2,0 mm
O conector MTP é um conector multi-fibra projetado para ambientes de alta densidade.e conexões internas dentro de equipamentos de transceptores ópticos, tais como 40G, 100G e QSFP + dispositivos.
Os conectores MTP são classificados de acordo com as normas EIA/TIA-604-5 com base na contagem de fibras, sexo (masculino/feminino) e tipo de polir (PC ou APC).
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
Normas industriais dos conectores
MPO SingleMode
Referência: EIA/TIA-604-5
Detalhes da carcaça: SM APC: conectores verdes + botão preto (MTP de perda padrão)
SM APC: conectores amarelos + botão preto (MTP Super Low Loss)
MPO Multimodo
Referência: EIA/TIA-604-5
Detalhes da caixa: OM1&OM2 PC: conectores bege + botão preto (MTP de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MTP padrão e super baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MTP de perda padrão)
- Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Cablagem estruturada por TIA-568-C
- Compatibilidade com o canal de fibra 10G
- 40G e 100G IEEE 802.3
Outras normas relativas aos conectores
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
- E2000: IEC 61754-15
Tipos de fibras disponíveis
Compatível com os tipos de fibras G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 e OM5 50/125 nas configurações MTP-LC, MTP-SC, MTP-FC, MTP-ST e MTP-E2000.
Especificações ópticas
Perda de inserção (MPO) - Modo único (APC polido a 8 graus):
Perda padrão: ≤ 0,75 dB (máximo), ≤ 0,50 dB (típica)
Perda muito baixa: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típica)
Perda de inserção (MPO) - Multimodo (PC Flat Polish):
Perda padrão: ≤ 0,6 dB (máximo), ≤ 0,50 dB (típica)
Perda muito baixa: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típica)
Perda de inserção (LC/SC/FC/ST):
Modo único (polido APC a 8 graus): ≤ 0,3 dB
Multimodo (PC Flat Polish): ≤ 0,3 dB
Perda de retorno:
MPO em modo único: ≥ 60 dB
Multimodo MPO: ≥ 25 dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode≥35dB
Durabilidade:Mudança típica < 0,3 dB (200 acasalamentos)
Intercâmbio:≤ 0,2 dB
Teste de inserção-puxação:500 vezes, IL < 0,5 dB
Resistência à tração:> 70N
Temperatura de funcionamento:-40°C a +85°C
Características fundamentais
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT com suporte a terminações de fibras 4, 8, 12 e 24
- Solução económica para a eliminação em massa de fibras
- Projetados para aplicações de baixa perda e perda padrão, de modo único e multimodo
- Cabos redondos robustos, cabos ovais e opções de fitas nuas
- Casas codificadas por cores para facilitar a identificação do tipo de fibra e do tipo de polimento
- Excelente repetibilidade e intercâmbio
Vantagens do cabo MPO/MTP
- Alta qualidade - pré-terminada em fábrica, testada e embalada com relatórios de ensaio
- Economia de espaço - O pequeno diâmetro reduz o volume do cabo e melhora o fluxo de ar
- Eficiência no tempo - Plug and play reduz o tempo de instalação
Aplicações
Projetado para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e ambientes de data center de alta densidade.
As aplicações primárias incluem ambientes de data center de alta densidade, instalações de fibra para o edifício e conexões internas dentro de equipamentos de fibra óptica.
Produtos relacionados
A Zion Communication oferece uma gama abrangente de cabos de arnês reto MTP-LC, incluindo configurações 8F, 12F e 24F em tipos de fibra SM, OM3 e OM4.
Métodos de ligação
MTP - 8 x LC Simplex Structure - Tipo 1
MTP - 4 x Estrutura dupla LC - Tipo 2 MTP - 4 x Uniboot Estrutura LC - Tipo 3 Embalagem
A embalagem padrão inclui cabos de fibra óptica rotulados e marcados pela OMC. Tamanhos de embalagem disponíveis: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm. Embalagem personalizada disponível mediante pedido.
Serviços OEM/ODM
- Cor de cabo personalizada, impressão e material do casaco
- Etiquetas OEM, anéis de identificação e etiquetas de cabo
- Caixas personalizadas e marcas de expedição
- Disponíveis diferentes níveis de qualidade
Variações do produto
| Imagem | Descrição | Categoria |
|---|
| 8F MPO ((masculino) -LC Fan-out 0,9mm 30-35cm Patch Cable | Redes ópticas, MPO-MTP (Male) -LC Fan-out 0,9mm, MTP/MPO, componentes ópticos |
| 12F MPO ((masculino) -LC Fan-out 0,9mm 30-35cm Patch Cable | Redes ópticas, MPO-MTP (Male) -LC Fan-out 0,9mm, MTP/MPO, componentes ópticos |
| 24F MPO (masculino) -LC Fan-out 0.9mm 30-35cm Cable de remendo | Redes ópticas, MPO-MTP (Male) -LC Fan-out 0,9mm, MTP/MPO, componentes ópticos |
