12F OM4 MTP-LC 2.0 mm cabo de arnês reto para aplicações de data center de alta densidade

12F OM4 MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications

Informação Básica

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Melhor preço contacto

Informação detalhada

Durabilidade:	<0,3dB alteração típica, 200 acasalamentos	Intercambiabilidade:	≤0,2dB
Teste de inserção-puxa:	Acima de 600 vezes, IL＜0,5dB	Resistência à tracção:	>70N
Temperatura de funcionamento (°C):	-40 a + 85°C
Destacar:	Cabos de arnês retos 12F 2 , 0 mm

Descrição de produto

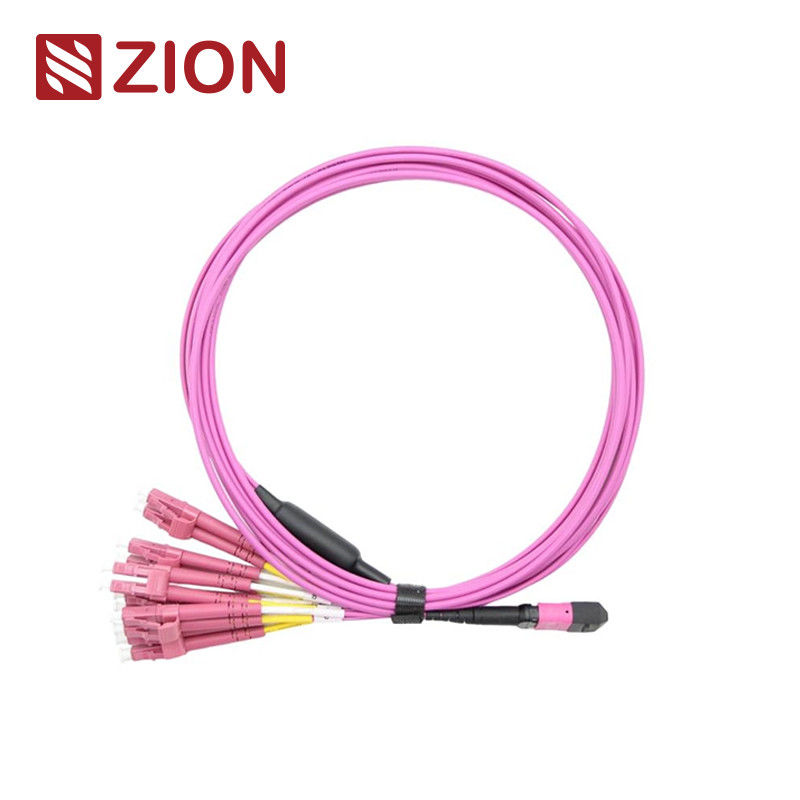

12F MTP OM4 Fibra Óptica MTP-LC Cabos de Armadilha Direita de 2.0 mm

Informações sobre o produto Zion

Código Zion:ZCM21A28HAAX
Descrição:12F MTP OM4 Fibra Óptica MTP-LC Cabos de Armadilha Direita de 2.0 mm

O conector MTP (Multi-Fiber Push On) é um tipo de conector multi-fibra de alta densidade projetado para aplicações de data center, instalações de fibra para o edifício,e conexões internas dentro de equipamentos de transceptores ópticos com suporte a 40G, 100G e tecnologias QSFP+.

Este conjunto de cabos de arnês reto de 12 núcleos MTP a 6 LC Duplex (ou 12 LC Simplex) é otimizado para conexão direta de óptica 40G QSFP + PLR4 a 10G SFP + LR e aplicações de data center de alta densidade.Todos os cabos têm comprimentos idênticos, proporcionando soluções de poupança de espaço e reduzindo os desafios da gestão de cabos.

Normas e especificações dos conectores

Normas de conectores MTP

Referência:EIA/TIA-604-5
Sistema de armazenamento de APC de modo único:Conectores verdes + botão preto (perda padrão); Conectores amarelos + botão preto (perda super baixa)
Revestimento do PC multimodo:OM1/OM2: bota bege + preta; OM3/OM4: bota aquática + preta (perda padrão e super baixa); OM3/OM4: bota violeta + preta (perda padrão)

Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
Cablagem estruturada por TIA-568-C
Compatibilidade com o canal de fibra 10G
40G e 100G compatíveis com a norma IEEE 802.3

Outras normas relativas aos conectores

SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4, JIS C5973
LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20, JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13, JIS C5973
ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2, JIS C5973
E2000: IEC 61754-15

Especificações de desempenho óptico

Parâmetro	Modo único (APC)	Multimodo (PC)
Perda de inserção (MTP)	Padrão: ≤ 0,75 dB (máximo), ≤ 0,50 dB (típico) Super Baixo: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típico)	Padrão: ≤ 0,6 dB (máximo), ≤ 0,50 dB (típico) Super Baixo: ≤ 0,35 dB (máximo), ≤ 0,20 dB (típico)
Perda de inserção (LC/SC/FC/ST)	≤ 0,3 dB	≤ 0,3 dB
Perda de retorno (MTP)	≥ 60 dB	≥ 25 dB
O valor da posição em risco deve ser calculado de acordo com o método de cálculo da posição em risco.	APC: ≥ 60 dB; UPC: ≥ 50 dB	≥ 35 dB
Durabilidade	Mudança típica < 0,3 dB (200 acasalamentos)
Temperatura de funcionamento	-40°C a +85°C

Características fundamentais

Performance de baixa perda de inserção e alta perda de retorno
Conector multi-fibras baseado em MT com terminações de fibras 4, 8, 12 e 24
Solução económica para a eliminação em massa de fibras
Concebido para aplicações de baixa perda e perda padrão de modo único e multimodo
Disponível em cabos redondos robustos, cabos ovais e opções de fita nua
Casas codificadas por cores para facilitar a identificação do tipo de fibra e do tipo de polimento
Excelente repetibilidade e intercâmbio

Aplicações

Projetado para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e ambientes de data center de alta densidade.

Ambientes de centros de dados de alta densidade
Instalações de fibra para o edifício
Conexões internas no equipamento de fibra óptica

Embalagem e personalização

Tamanhos de embalagem padrão: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm (selecionados com base na quantidade).

Serviços OEM/ODM

As opções de personalização incluem:

Cor do cabo, impressão e material da jaqueta
Personalização de cor do conector
Etiquetas OEM, anéis de identificação e etiquetas de cabo
Marcas de embalagem e transporte personalizadas
Disponíveis diferentes níveis de qualidade
