Cabo de chicote de fibra óptica 24F MTP-LC OM4 com design reto de 2,0 mm para data centers de alta densidade

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers

Informação Básica

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Melhor preço contacto

Informação detalhada

Durabilidade:	<0,3dB alteração típica, 200 acasalamentos	Intercambiabilidade:	≤0,2dB
Teste de inserção-puxa:	Acima de 600 vezes, IL＜0,5dB	Resistência à tracção:	>70N
Temperatura de funcionamento (°C):	-40 a + 85°C
Destacar:	Cabo de chicote 24F MTP-LC , Cabo de chicote de fibra óptica OM4 , cabo de fibra óptica MTP de 2

Descrição de produto

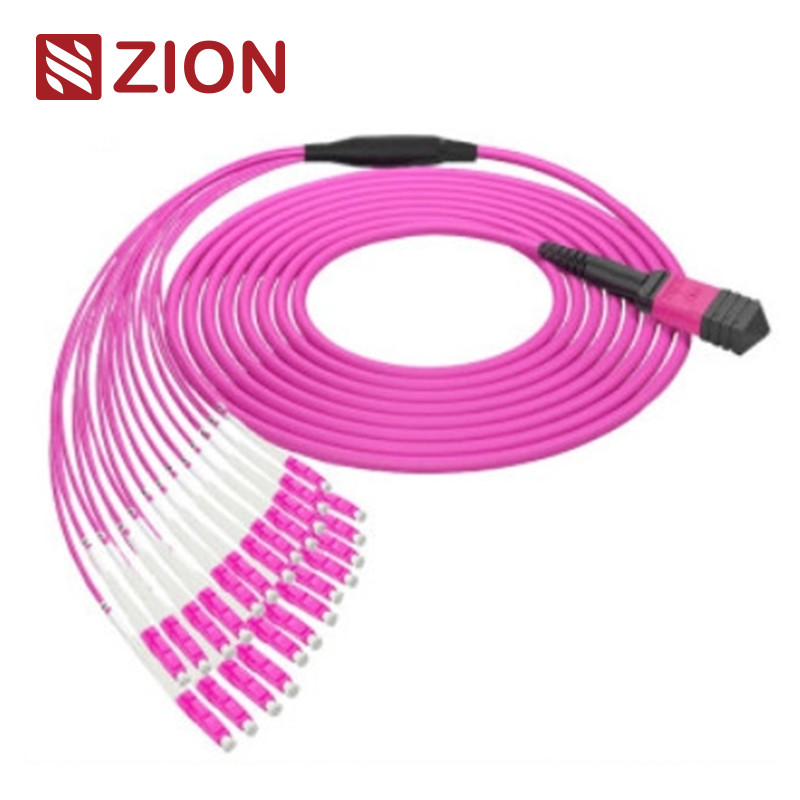

cabos retos do chicote de fios da fibra ótica MTP-LC 2.0mm de 24F MTP OM4

Informações do produto Sião

Código de Sião: ZCM21A58HAAX

Descrição de Zion: Cabos de chicote reto de fibra óptica MTP-LC 24F MTP OM4 de 2,0 mm

Visão geral do produto

O conector MTP é um conector push-on multifibra projetado para aplicações de fibra óptica de alta densidade. Este cabo de chicote MTP fêmea para 12 LC Duplex de 24 núcleos é otimizado para conexão direta óptica 40G QSFP+ PLR4 a 10G SFP+ LR e ambientes de data center de alta densidade.

Os conectores MTP são padronizados de acordo com os regulamentos EIA/TIA-604-5 e são diferenciados por número de núcleos, gênero (macho/fêmea) e tipo de polimento (PC ou APC).

Conformidade com padrões industriais

Padrões do conector MTP

Referência monomodo MTP: EIA/TIA-604-5

Detalhes da caixa monomodo MTP: SM APC: conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)

Referência multimodo MTP: EIA/TIA-604-5

Detalhes da caixa multimodo MTP: PC OM1 e OM2: conectores bege + bota preta (MTP de perda padrão)
PC OM3 e OM4: conectores Aqua + bota preta (MTP padrão e super baixa perda)
PC OM3 e OM4: conectores Heather Violet + bota preta (perda padrão MTP)

Atende à norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cabeamento estruturado compatível com TIA-604-5 (FOCIS5) de acordo com TIA-568-C
Compatível com Fibre Channel 10G
40G e 100G IEEE 802.3

Outros padrões de conectores

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 etc.
E2000: IEC61754-15

Tipos de fibra disponíveis

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62,5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

Especificações ópticas

Perda de inserção

MTP (IEC 61300-3-34) Monomodo (APC polido de 8 graus): Perda padrão: ≤0,75dB (máx.), ≤0,50dB (Típico); Perda super baixa: ≤0,35dB (máx.), ≤0,20dB (típico)

MTP (IEC 61300-3-34) Multimodo (polimento plano PC): Perda padrão: ≤0,6dB (máx.), ≤0,50 (Típico); Perda super baixa: ≤0,35dB (máx.), ≤0,20dB (típico)

LC/SC/FC/ST (IEC 61300-3-6) Modo único (APC polido de 8 graus): ≤0,3dB

LC/SC/FC/ST (IEC 61300-3-6) Multimodo (polimento plano de PC): ≤0,3dB

Perda de retorno

MTP Monomodo (APC polido de 8 graus): ≥60dB

Multimodo MTP (polimento plano de PC): ≥25dB

LC/SC/FC/ST: APC≥60dB; UPC≥50dB

LC/SC/FC/ST: ≥35dB

Especificações de desempenho

Durabilidade: mudança típica <0,3dB (200 acasalamentos)
Intercambialidade: ≤0,2dB
Teste de inserção-pull: 500 vezes, IL<0,5dB
Resistência à tração: >70N
Tempos de plug-in: >600
Temperatura operacional Monomodo (APC): -40°C a +85°C

Principais recursos

Baixa perda de inserção, alta perda de retorno
Conector multifibra baseado em MT com terminações de 4,8,12 e 24 fibras
Solução econômica para terminação em massa de fibra
Projetado para aplicações SM e MM de baixa perda e perda padrão
Opções disponíveis de cabo redondo robusto, cabo oval e fita nua
Invólucros codificados por cores para diferenciar tipo de fibra, tipo de polimento e grau de conector
Excelente repetibilidade e permutabilidade

Vantagens do cabo MPO/MTP

Alta Qualidade - Pré-terminado de fábrica, testado e embalado com relatórios de teste para documentação e controle de qualidade
Economia de espaço – Diâmetros pequenos diminuem o volume do cabo e melhoram as condições de ar condicionado em data centers
Tempo Eficiente - O design plug and play reduz significativamente o tempo de instalação

Aplicativos

Projetado para solução de interconexão 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 e ambientes de data center de alta densidade. Otimizado para aplicações de data center de alta densidade 10/40/100G. Este cabo de chicote de 24 fibras é usado para conectar (12) SFP+ em um painel adaptador MTP e tronco MTP.

Todos os conectores MTP são fornecidos pela Senko/Nissin/Sumitomo. Os cabos patch de fibra MTP são usados em três áreas principais:

Ambientes de data center de alta densidade
Fibra para aplicações de construção
Aplicações de conectores internos em equipamentos de fibra

Produtos Relacionados

Cabos de chicote reto MTP-LC quentes da Zion Communication:

7236037 ZCM11A12HIA: 8F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236038 ZCM11A22HIA: 12F MPO SM Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236039 ZCM11A52HIA: cabos retos do chicote de fios da fibra ótica MPO-LC 2.0mm de 24F MPO SM
7236040 ZCM11A17HAA: 8F MPO OM3 Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236041 ZCM11A27HAA: cabos de chicote reto de fibra óptica MPO-LC 12F MPO OM3 de 2,0 mm
7236042 ZCM11A57HAA: cabos de chicote reto de fibra óptica MPO-LC 24F MPO OM3 de 2,0 mm
7236043 ZCM11A18HMA: 8F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236044 ZCM11A28HMA: 12F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236045 ZCM11A58HMA: 24F MPO OM4 Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236046 ZCM21A12HIA: 8F MTP SM Fibra Óptica MPO-LC 2.0mm Cabos de Chicote Reto
7236047 ZCM21A22HIA: Cabos de chicote reto de fibra óptica MPO-LC 2,0 mm 12F MTP SM
7236048 ZCM21A52HIA: Cabos de chicote reto de fibra óptica MPO-LC 2.0mm 24F MTP SM
7236049 ZCM21A17HAA: cabos de chicote reto de fibra óptica MPO-LC 8F MTP OM3 de 2,0 mm
7236050 ZCM21A27HAA: cabos de chicote reto de fibra óptica MPO-LC 12F MTP OM3 de 2,0 mm
7236051 ZCM21A57HAA: cabos de chicote reto de fibra óptica MPO-LC 24F MTP OM3 de 2,0 mm
7236052 ZCM21A18HMA: cabos de chicote reto de fibra óptica MPO-LC 8F MTP OM4 de 2,0 mm
7236053 ZCM21A28HMA: cabos de chicote reto de fibra óptica MPO-LC 12F MTP OM4 de 2,0 mm
7236054 ZCM21A58HMA: cabos de chicote reto de fibra óptica MPO-LC 24F MTP OM4 de 2,0 mm

Embalagem e Personalização

A embalagem padrão inclui cabos de fibra óptica rotulados e marcados em caixas protetoras. Tamanhos de caixa padrão: 34*22*15 cm; 44*34*24 centímetros; 54*39*34 cm (o tamanho depende da quantidade).

Serviços OEM/ODM disponíveis

Personalização da cor do cabo, impressão e material da capa
Etiqueta OEM, anéis de identificação, etiquetas de cabos e marcas de remessa
Diferentes níveis de qualidade disponíveis
