Durabilidade: | <0,3dB alteração típica, 200 acasalamentos | Intercambiabilidade: | ≤0,2dB |
---|---|---|---|
Resistência à tração: | >70N | Teste de inserção e tração: | 500 vezes, IL<0,5dB |
Temperatura operacional (℃): | -40 a + 85°C |
Zion Code | Zion Description | |||||||

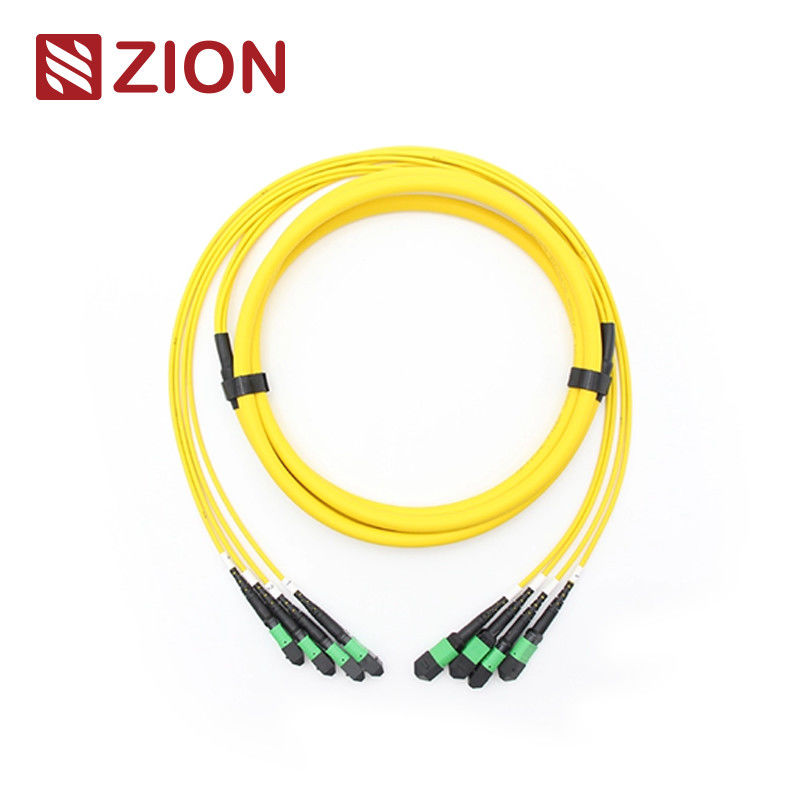

ZCM12C2HIAX | (4*12) cabo do tronco da fibra ótica da manutenção programada de 48F MPO | |||||||
O conector de MPO é um tipo de conector da fibra. MPO (impulso da Multi-fibra sobre) é um tipo do conector da fibra do multi-núcleo. A fibra do alto densidade de MPO pre - o sistema da conexão é usado atualmente principalmente na aplicação de ambientes do alto densidade de centros de dados, na aplicação da fibra ótica à construção, e nas aplicações internas da conexão dentro do equipamento ótico do transceptor tal como o dispositivo ótico, 40G, 100G, QSFP+. | ||||||||
Os tipos do conector de MPO são distinguidos de acordo com os regulamentos do IEC 61754-7: números do núcleo (número), cabeça masculina da disposição (homem, fêmea), polaridade (PC ou APC). | ||||||||
O CABO do TRONCO de 24F-144F MPO/MTP é terminado com o conector de MPO/MTP em ambas as extremidades. Os cabos do cabo/tronco do remendo de MPO/MTP conectam os módulos de MPO/MTP junto como uma relação permanente. Os cabos do cabo/tronco do remendo estão disponíveis com 12, 24, 48,60,72, 96,144fibers. O apoio acelera às soluções do centro de dados 10/40/100Gbps. São adotados tipicamente para interconectar gavetas, painéis ou fã-saídas ruggedized de MPO/MTP, e para facilitar o desenvolvimento rápido da espinha dorsal do alto densidade que cabografa em centros de dados e em outros ambientes altos da fibra. Além disso, MPO/MTP igualmente fornece muitas flexibilidade e conveniência uma vez que você tem que mudar o estilo do conector nos painéis de remendo. Em vez de mudar o conector no tronco de cabo, apenas instalando uma gaveta nova com o estilo novo do conector no lado do cross-connect do painel de remendo. |
O padrão industrial dos conectores:
Conector | Referência | Abrigando detalhes | ||||||
MPO Singlemode | IEC 61754-7 | MANUTENÇÃO PROGRAMADA APC: Bota verde de connectors+black (perda padrão MPO) MANUTENÇÃO PROGRAMADA APC: Bota amarela de connectors+black (MPO de pequenas perdas super) |
||||||
MPO multimodo | IEC 61754-7 | PC OM1&OM2: Bota bege de connectors+black (perda padrão MPO) PC OM3&OM4: Bota do Aqua connectors+black (Standard&Super MPO de pequenas perdas) PC OM3&OM4: Bota de Heather Violet connectors+black (perda padrão MPO) |
o encontra IEC IEC-61754-7 padrão; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) expedição de cabogramas TIA-604-5 estruturada complacente por TIA-568-C | ||||||||
canal da fibra do 10G complacente | ||||||||
40G e 100G IEEE 802,3 |
Especificações óticas:
Artigos das especs. | Único modo (8 graus do APC lustraram) | Multimodo (polimento liso do PC) | ||||||
perda do nsertion (MPO) (IEC 61300-3-34) |
Perda padrão: ≤0.75dB (máximo), ≤0.50dB (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
Perda padrão: ≤0.6dB (máximo), ≤0.50 (típico) De pequenas perdas super: ≤0.35dB (máximo), ≤0.20dB (típico) |
||||||
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Perda de retorno (MPO) | ≥60dB (lustro 8degree) | ≥25dB | ||||||
Perda de retorno (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durabilidade | <0> | |||||||
Permutabilidade | ≤0.2dB | |||||||
Resistência à tração | >70N | |||||||
teste da Inserção-tração | 500times, IL <0.5dB | |||||||
Temperatura de funcionamento (℃) | ·- 40 a + 85°C |
Características:
perda de inserção do baixa, perda do retorno alta | ||||||||
a TA do baseou o conector da Multi-fibra, as 4,8,12 e 24 terminações e os conjuntos do conector da fibra | ||||||||
solução econômica do para a massa-terminação da fibra | ||||||||
projetado para aplicações de pequenas perdas e padrão da manutenção programada e do milímetro da perda | ||||||||
o Ruggedized o cabo redondo, o cabo oval e as opções desencapadas da fita disponíveis | ||||||||
a cor do codificou os alojamentos disponíveis para diferenciar o tipo da fibra, o tipo polonês e/ou a categoria do conector | ||||||||
bom na repetibilidade e na permutabilidade |
Aplicação:
Todos os conectores do MPO de OMC são de Senko/Nissin/Sumitomo. O cabo de remendo da fibra de MPO é um tipo dos conjuntos de cabo do alto densidade que seja geralmente uso em três áreas. | ||||||||
a aplicação de Data Center com ambiente denso alto do grau | ||||||||
a fibra ótica à construção | ||||||||
a aplicação interna do conector no equipamento da fibra. |
Nomeando a informação da confirmação de Rules&Order:
Tab For Senko push pull MPO
CABO DO TRONCO DE 24F-144F MPO/MTP
Material-cabo dos produtos
Conector | Canal da fibra |
Nota: Necessidade do conector fêmea de conectar com o tipo do conector macho.
Desenho do cabo do tronco de MPO-MPO 12F.
Comprimento total (L) (m) | comprimento da tolerância (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‘+0,5% x L/-0 |
|
Uma ajuda de três métodos da conexão mantém a polaridade direita de MTP/MPO
Porque o conector da unidade do cabo do tronco de 24F-144F MPO/MTP é 12F MPO/MTP, assim tem mesma polaridade que único 12F
Cabo do tronco de MPO/MTP.
Os detalhes do material
CABO quente do TRONCO do MPO/MTP de Zion Communication
Zion Code | Zion Description | |||||||
7236055 | ZCM12C2HIAX | (4*12) cabo do tronco da fibra ótica da manutenção programada de 48F MPO | ||||||
7236056 | ZCM12C7HAAX | (4*12) cabo do tronco da fibra ótica de 48F MPO OM3 | ||||||
7236057 | ZCM12C8HMAX | (4*12) cabo do tronco da fibra ótica de 48F MPO OM4 | ||||||
7236058 | ZCM22C2HIAX | (4*12) cabo do tronco da fibra ótica da manutenção programada de 48F MTP | ||||||
7236059 | ZCM22C7HAAX | (4*12) cabo do tronco da fibra ótica de 48F MTP OM3 | ||||||
7236060 | ZCM22C8HMAX | (4*12) cabo do tronco da fibra ótica de 48F MTP OM4 |
Empacotamento
A fibra facilmente tomada e bem-protegida isto pacote do cabo ótico foi etiquetada e marcada por OMC como o defeito. Tamanho padrão da caixa: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quais encadernam para ser usados depende do Qty dos bens. A embalagem pode ser personalizada. | ||||||||
Serviço de OEM/ODM para você
1. Cor do cabo, imprimindo a palavra, material do revestimento do cabo, a cor do conector | ||||||||
2. A etiqueta do OEM, identifica o anel, a etiqueta do cabo, caixa, enviando marcas | ||||||||
3. Nível de qualidade diferente. |
