Identificação do Produto

Código Zion	Descrição Zion

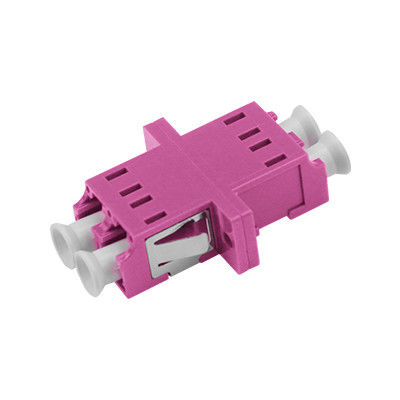

7235048	Adaptador de Tipo Simetria de Soldagem LC OM4 DX com Flange

Aplicações

Os adaptadores de fibra óptica conectam com precisão dois conectores para maximizar a transmissão de luz e minimizar a perda de sinal. Eles apresentam baixa perda de inserção, excelente intercambialidade e alta reprodutibilidade. Cada adaptador passa por testes funcionais antes do envio para garantir o desempenho ideal.

Descrição do Produto

Os adaptadores de fibra óptica (também conhecidos como acopladores) permitem conexões entre os mesmos ou diferentes conectores de fibra óptica em linhas ópticas. Eles mantêm caminhos ópticos desobstruídos com perda mínima, alinhando com precisão as extremidades da fibra. Isso maximiza o acoplamento de energia luminosa entre as fibras de transmissão e recepção, minimizando o impacto no sistema.

Os adaptadores da Hangzhou Zion Communication oferecem alta resistência à chama, baixa perda de inserção, durabilidade excepcional e ampla faixa de temperatura de operação, tornando-os a escolha ideal para redes de telecomunicações, redes de televisão a cabo, sistemas de loop de usuário e redes de área local.

Especificações Técnicas

Parâmetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
SM (OS2)	MM (OM1,2,3,4)
Comprimento de Onda Operacional (nm)	1310-1550 \| 850-1300
Perda de Inserção (dB)	≤ 0.2
Perda de Retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidade (dB)	≤ 0.2
Perda Alternada (dB)	≤ 0.2
Durabilidade	A mudança de 500 tempos de interpolação é inferior a 0,20dB
Número de Canais	Núcleo único, Núcleo duplo, 4 núcleos
Material da Estrutura	Metal ou Plástico
Material da Manga	Cerâmica ou Metal
Temperatura de Operação (°C)	-40 ~ +85
Temperatura de Armazenamento (°C)	-40 ~ +85

Adaptadores de Fibra Óptica LC-LC Relacionados

Código Zion	Descrição Zion
7235001	Adaptador/Acoplador de Fibra Óptica de Plástico LC SX com Flange
7235002	Adaptador/Acoplador de Fibra Óptica de Plástico de Simetria de Soldagem LC DX com Flange
7235003	Adaptador/Acoplador de Fibra Óptica de Plástico de Uma Peça LC QUAD com Flange
7235004	Adaptador/Acoplador de Fibra Óptica de Plástico SC com Pernas
7235005	Adaptador/Acoplador de Fibra Óptica de Plástico SC Evita Laser sem Flange
7235006	Adaptador/Acoplador de Fibra Óptica Metálico SC SX Evita Laser com Flange
7235007	Adaptador/Acoplador de Fibra Óptica Metálico SC DX Evita Laser com Flange
7235008	Adaptador/Acoplador Híbrido de Fibra Óptica SC-FC SX
7235009	Adaptador/Acoplador Híbrido de Fibra Óptica SC-FC DX
7235010	Adaptador/Acoplador Híbrido de Fibra Óptica FC-ST SX
7235011	Adaptador/Acoplador Híbrido de Fibra Óptica FC-ST DX
7235012	Adaptador/Acoplador Híbrido de Fibra Óptica SC-LC SX
7235013	Adaptador/Acoplador Híbrido de Fibra Óptica SC-LC DX
7235014	Adaptador/Acoplador Híbrido de Fibra Óptica SC-ST SX
7235015	Adaptador/Acoplador Híbrido de Fibra Óptica SC-ST DX
7235016	Adaptador/Acoplador de Fibra Óptica FC SX Big D-Type
7235017	Adaptador/Acoplador de Fibra Óptica FC SX com Flange Retangular
7235018	Adaptador/Acoplador FC com Flange Retangular

Tipos de Conectores

Conector LC

Usado na interface de fibra óptica LC para conectar módulos SFP. Possui mecanismo de trava modular jack (RJ) fácil de operar. Comumente usado em roteadores.

Conector SC

Usado na interface de fibra óptica SC, semelhante ao RJ-45, mas mais plano com contatos de coluna de cobre em vez de pinos de cobre finos.

Conector FC

Usado na interface de fibra óptica FC com reforço de manga metálica e fixação por esticador. Normalmente usado em quadros de distribuição ODF.

Conector ST

Usado na interface de fibra óptica ST com concha redonda e fixação por esticador. Comumente usado em quadros de distribuição de fibra para conexões 10Base-F.

Serviços OEM/ODM

A Zion Communication oferece serviços OEM/ODM abrangentes com nossa equipe profissional de P&D, incluindo:

Logotipo Personalizado
Design de Etiqueta/Saco PE/Caixa

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Perda alternada (dB):	≤ 0,2	Durabilidade:	A mudança de 500 vezes da interpolação é menos do que 0.20dB
Número de canais:	Único núcleo, núcleo duplo, núcleo 4	Material da moldura:	Metal ou plástico
Material da manga:	Cerâmica ou metal	Temperatura de funcionamento (°C):	-40 ~ +85
Temperatura de armazenamento (℃):	-40 ~ +85
Destacar:	≤ Adaptador de fibra óptica de perda alternada de 0 , 2dB , Acoplador óptico de manga cerâmica ou metálica

Adaptador de fibra óptica tipo simétrico para soldagem LC OM4 DX com flange e perda alternada ≤ 0,2dB
