Visão geral do produto

Adaptador de fibra óptica de precisão projetado para conectar conectores LC OM4 QUAD sem flange, garantindo ótima transmissão de luz com perdas mínimas.

Identificação do Produto

Código de Sião	Descrição de Sião

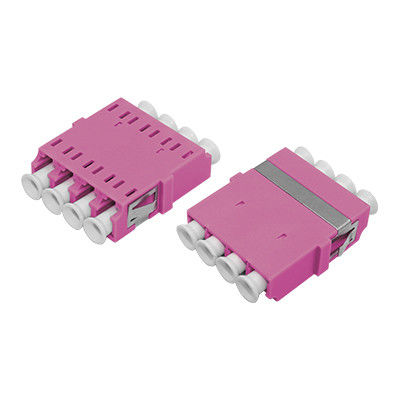

7235053	Adaptador monobloco LC OM4 QUAD sem flange

Aplicativos

Ao ligar dois conectores com precisão, os adaptadores de fibra óptica permitem que as fontes de luz sejam transmitidas de forma eficiente, minimizando as perdas. Esses adaptadores apresentam baixa perda de inserção, excelente intercambialidade e reprodutibilidade. Cada adaptador passa por testes funcionais antes do envio.

Descrição do produto

Os adaptadores de fibra óptica implementam conexões entre conectores ativos de fibra óptica iguais ou diferentes em linhas de fibra, garantindo a continuidade do caminho óptico com perdas mínimas. Eles conectam com precisão as extremidades da fibra para maximizar a transmissão de energia luminosa e a eficiência do acoplamento, ao mesmo tempo que minimizam o impacto no sistema. Esses componentes passivos são adequados para redes de telecomunicações, redes de televisão a cabo, sistemas de loop de usuário e redes locais.

Os adaptadores de comunicação Hangzhou Zion apresentam alto retardamento de chama, baixa perda de inserção, alta durabilidade e ampla faixa de temperatura operacional.

Também conhecidos como acopladores, os adaptadores de fibra óptica são dispositivos compactos projetados para terminar ou conectar cabos e conectores de fibra óptica entre duas linhas de fibra óptica.

Especificações Técnicas

Parâmetro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Comprimento de onda operacional (nm)		1310-1550	850-1300
Perda de inserção (dB)	≤ 0,2
Perda de retorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Repetibilidade (dB)	≤ 0,2
Perda Alternada (dB)	≤ 0,2
Durabilidade	A mudança de 500 tempos de interpolação é inferior a 0,20dB
Número de canais	Núcleo único, Núcleo duplo, 4 núcleos
Material da moldura	Metal ou Plástico
Material da manga	Cerâmica ou Metal
Temperatura operacional (°C)	-40 ~ +85
Temperatura de armazenamento (°C)	-40 ~ +85

Adaptadores de fibra óptica LC-LC relacionados

Código de Sião	Descrição de Sião
7235001	Adaptador/acoplador de fibra óptica de plástico LC SX com flange
7235002	Adaptador/acoplador de fibra óptica de plástico de simetria de soldagem LC Dx com flange
7235003	Adaptador/acoplador de fibra óptica de plástico de peça única LC QUAD com flange
7235004	Adaptador/acoplador de fibra óptica de plástico SC com pernas
7235005	Tampa SC evita adaptador/acoplador de fibra óptica de plástico a laser sem flange
7235006	SC SX Metal Evite Adaptador/Acoplador de Fibra Óptica Laser com Flange
7235007	Adaptador/acoplador de fibra óptica SC DX Metal Evite com flange
7235008	Adaptador/acoplador de fibra óptica híbrida SC-FC SX
7235009	Adaptador/acoplador de fibra óptica híbrida SC-FC DX
7235010	Adaptador/acoplador de fibra óptica híbrida FC-ST SX
7235011	Adaptador/acoplador de fibra óptica híbrida FC-ST DX
7235012	Adaptador/acoplador de fibra óptica híbrida SC-LC SX
7235013	Adaptador/acoplador de fibra óptica híbrida SC-LC DX
7235014	Adaptador/acoplador de fibra óptica híbrida SC-ST SX
7235015	Adaptador/acoplador de fibra óptica híbrida SC-ST DX
7235016	Adaptador/acoplador de fibra óptica tipo D grande FC SX
7235017	FC SX com adaptador/acoplador de fibra óptica com flange retangular
7235018	FC com adaptador/acoplador de fibra óptica de flange retangular

Tipos de conectores

Conector LC:Usado em interface de fibra óptica LC para conectar módulos SFP. Possui mecanismo de trava de macaco modular fácil de operar. Comumente usado em roteadores.

Conector SC:Usado em interface de fibra óptica SC, semelhante ao RJ-45, mas mais plano com contatos de coluna de cobre em vez de pinos finos de cobre.

Conector FC:Possui reforço externo de manga metálica com fixação por esticador. Normalmente usado no lado ODF (quadros de distribuição).

Conector ST:Design de concha redonda com fecho de esticador. Comumente utilizado em quadros de distribuição de fibra e conexões 10Base-F.

Serviços OEM/ODM

A ZION Communication oferece serviços abrangentes de OEM/ODM com suporte profissional da equipe de P&D:

Logotipo personalizado
Etiqueta/saco PE/design de caixa

Lugar de origem:	China
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 unidades
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	sem limite

Perda alternada (dB):	≤ 0,2	Durabilidade:	A mudança de 500 vezes da interpolação é menos do que 0.20dB
Número de canais:	Único núcleo, núcleo duplo, núcleo 4	Material da moldura:	Metal ou plástico
Material da manga:	Cerâmica ou metal	Temperatura de funcionamento (°C):	-40 ~ +85
Temperatura de armazenamento (℃):	-40 ~ +85
Destacar:	≤ Adaptador de fibra óptica de perda alternada de 0 , 2dB , Acoplador óptico de manga cerâmica ou metálica

Adaptador de fibra óptica LC OM4 QUAD de peça única com perda de inserção ≤ 0,2dB e manga de cerâmica ou metal para ampla faixa de temperatura operacional
