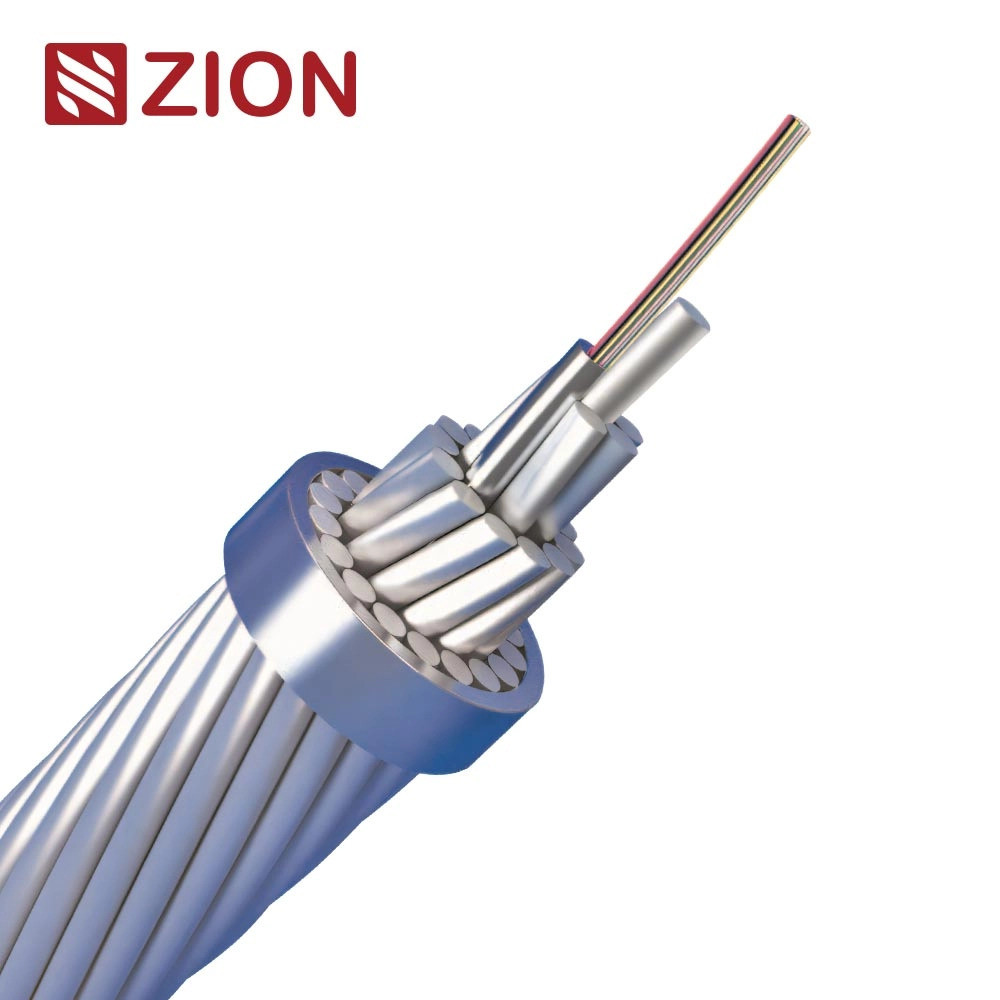

Variantes de design OPGW. Configurações de fio óptico de terra padrão para proteção da rede elétrica.

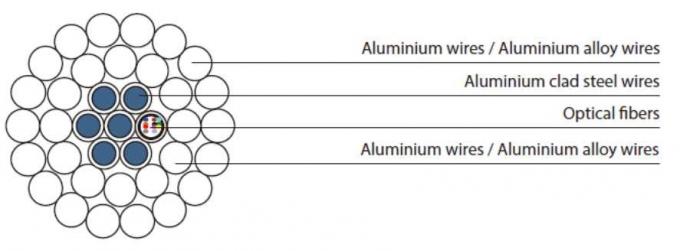

Desenhos típicos da OPPC

O tubo de alumínio é cercado por camadas únicas ou duplas de fios de aço revestidos de alumínio ((ACS) ou mistura de fios ACS e fios de liga de alumínio.

Característica e aplicação

• Substituição de um ou mais fios do condutor tradicional por tubos de aço inoxidável e enrolamento do tubo com fios AS/aço e fios AL/AA.
• Substituição de um dos três condutores de fase por OPPC, formando assim uma linha de transmissão composta por um OPPC e dois condutores de fase.
• O desempenho mecânico e elétrico pode corresponder aos dois condutores de fase adjacentes.
• O OPPC pode satisfazer a resistência duradoura a altas temperaturas verificada pelo teste de ciclo de temperatura e pelo teste de corrente curta.
• A OPPC é aplicada a linhas de energia de média e alta tensão sem fios de terra, como 10kV, 35kV, 66kV e assim por diante.
• Telecomunicações para linhas eléctricas de média e alta tensão nas zonas urbanas e rurais; fornecimento de cabos ópticos para estações de automação de distribuição de edifícios.

Detalhes da embalagem e do tambor

Marcação da bainha do cabo:

• Cor de marcação:Branco
• Contido:
  • Fabricante:ZION
  • Ano de fabrico
  • Tipo de cabo
  • Número do cabo
  • Intervalo de marcação de comprimento:1 ± 0,2% m
• Marcação personalizável:A lenda da bainha exterior pode ser alterada por solicitação do utilizador.

Comprimento do carrete:

• Comprimento padrão:2 a 3 km por bobina
• Comprimentos personalizados:Disponível mediante pedido

Cable Drum:

• Material do tambor:Barris de madeira ou de madeira compensada fumigados
• Segmentação:Ambas as extremidades selados com tampas de plástico para evitar a umidade durante o transporte, manuseio e armazenamento.
• Teste de acesso:A extremidade interna do cabo está disponível para fins de ensaio.

Embalagem de cabos:

• A vedação protetora garante que não se infiltre umidade durante o transporte ou armazenamento, garantindo assim uma integridade óptima do produto após a entrega.

Parece que você está compartilhando dados relacionados a diferentes tipos de cabos OPPC em várias condições de temperatura.que poderia representar:

• Tipo de cabo (OPPC-XX/AA): Vários modelos de condutor óptico de fase (OPPC).
• Classificação atual(medido em Amps, provavelmente a corrente máxima que cada cabo pode transportar em diferentes faixas de temperatura).
• Intervalos de temperatura: Diferentes temperaturas de funcionamento: 40-70°C, 40-80°C e 40-90°C.
• Outros valores: Os valores restantes estão provavelmente relacionados com diferentes especificações, tais como perda de potência, resistência à tração ou características elétricas específicas a essas temperaturas.
