1. Atenuação:

   • G.652.D:
     • @1310 nm: ≤0,36 dB/km
     • @1550 nm: ≤0,22 dB/km
   • G.655:
     • @1310 nm: ≤0,40 dB/km
     • @1550 nm: ≤0,23 dB/km
   • Multimodo 50/125μm:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km
   • Multimodo 62,5 / 125 μm:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km

2. Largura de banda (somente fibras multimodo):

   • 50/125μm:
     • @850 nm: ≥500 MHz·km
     • @1300 nm: ≥1000 MHz·km
   • 62,5/125μm:
     • @850 nm: ≥200 MHz·km
     • @1300 nm: ≥600 MHz·km

3. Dispersão do modo de polarização (PMD):

   • Fibra Individual:
     • G.652.D:≤0,20 ps/√km
     • G.655:≤0,20 ps/√km
   • Valor do link de design:
     • ≤0,10 ps/√km para G.652.D e G.655.

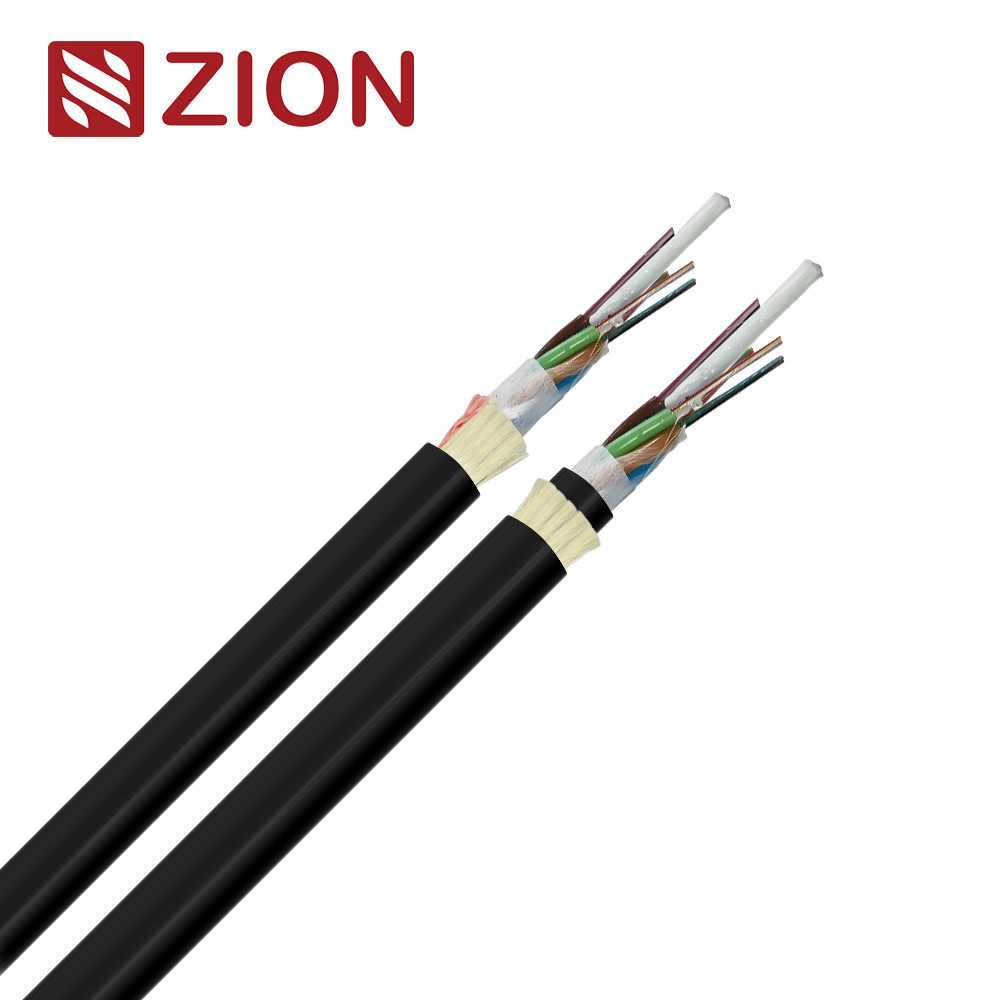

Dados Técnicos:

1. Contagem de fibras:

   • As opções variam de 6 a 288 fibras.

2. Design de tubo solto:

   • Configurações: 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12.
   • Diâmetro Externo: Ajustável entre 1,5 mm e 2,5 mm dependendo do design e da contagem de fibras.

3. Membro de Força Central:

   • Material: Plástico Reforçado com Fibra de Vidro (GFRP).
   • Diâmetro: Ajustável (1,8 mm a 3,7 mm).
   • Alguns projetos incluem um membro de resistência central revestido de PE.

4. Bloqueio de água:

   • Material: Fita bloqueadora de água.

5. Membro de Força Periférica:

   • Material: Fio de Aramida.

6. Bainha Externa:

   • Espessura: Normalmente 1,8 mm (ajustável entre 1,5 mm e 2,0 mm).

7. Dimensões do cabo:

   • Diâmetro típico: 9,5 mm a 20,2 mm.
   • Projetos ajustáveis ​​disponíveis.

8. Condições de operação:

   • Faixa de temperatura: -40°C a +70°C.
   • Máx. Vão: 50 ma 150 m (dependendo do projeto e condições).
   • Condições climáticas: Projetado para ausência de gelo e velocidade máxima do vento de 25 m/s.

Notas Adicionais:

• A estrutura do cabo e a contagem de fibras podem ser personalizadas para atender às necessidades específicas do cliente.
• O diâmetro e o peso do cabo podem variar dependendo do projeto.
• Os cálculos de amplitude devem considerar as condições climáticas locais para um desempenho ideal.

Dados de fibra-SM

Principais parâmetros e resultados de teste

Propriedades ópticas:

1. Coeficiente de atenuação (dB/km):

   • Em diferentes comprimentos de onda (850 nm, 1310 nm, 1550 nm, etc.), todos os valores estão em conformidade ou melhoram as recomendações da ITU-T, garantindo perda mínima de sinal.

2. Coeficiente de Dispersão:

   • Em comprimentos de onda de 1285 nm a 1625 nm, os valores de dispersão são consistentes com os requisitos de transmissão de alto desempenho.

3. Índice de refração de grupo efetivo (EGRI):

   • Estável em 1310 nm, 1550 nm e 1625 nm para todos os tipos de fibra.

4. Perda de flexão macro:

   • Perdas de flexão extremamente baixas mesmo em raios pequenos (por exemplo, 10 mm), especialmente para fibras G.657.A1/A2, adequadas para instalações apertadas.

5. Características Ambientais:

   • A durabilidade sob ciclos de temperatura, imersão em água e testes de envelhecimento demonstram resistência ambiental robusta.

Teste Mecânico:

1. Resistência à tração (IEC 794-1-E1):

   • Nenhuma quebra de fibra ou dano à bainha sob carga de tração de 5.000 N.

2. Teste de esmagamento (IEC 60794-1-E3):

   • Nenhuma quebra de fibra ou dano à bainha sob uma carga de 3000 N/100 mm.

3. Teste de Impacto (IEC 60794-1-E4):

   • Nenhuma quebra sob múltiplos impactos com uma energia de 4,5 Nm.

4. Dobragem Repetida (IEC 60794-1-E6):

   • A alteração da perda é ≤0,1 dB em 30 ciclos com um diâmetro de curvatura de 20xOD.

5. Teste de torção (IEC 60794-1-E7):

   • Mantém a integridade após torções de ±90° em 10 ciclos com tensão de 150 N.

6. Penetração de Água (IEC 60794-1-F5B):

   • Não há vazamento de água após 24 horas abaixo de 1 m de altura da água.

7. Ciclagem de temperatura (IEC 60794-1-F1):

   • Nenhuma alteração de perda >0,1 dB após variação de temperatura (-20°C a +40°C).

8. Fluxo Composto (IEC 60794-1-E14):

   • Nenhum fluxo de composto após 24 horas a 70°C.

9. Teste de alta tensão da bainha:

   • Nenhuma ruptura sob alta tensão aplicada (9× espessura da bainha).

Conclusão:

O cabo de fibra óptica atende ou excede os padrões internacionais (IEC, ITU-T, etc.) emmétricas de desempenho óptico, mecânico e ambiental, confirmando sua adequação para implantação em condições diversas e desafiadoras. A construção robusta garante alta confiabilidade para aplicações em redes modernas de telecomunicações, incluindo sistemas PON, backbone e redes de acesso.

Marcação de cabos e cores de fibras
Marcação de bainha

EMPRESA Nome do cabo de fibra N*cores G.652D 2024 XXXXm

EMPRESA: Marca do fabricante
2024: ano de fabricação
Nome do cabo de fibra: Tipo de cabo
G.652D: Fibra óptica monomodo de N núcleos (ITU-T Rec. G.652D)
XXXXm: Marca de metros

*A marcação é impressa a cada 1 metro;
**”G.652D” significa ITU-T Rec. Fibra óptica monomodo G.652 Low Water Peak (LWP).

Também pode de acordo com a marcação do cabo do cliente.
1 A cor da marcação é branca,
2 Uma marcação ocasional de comprimento pouco clara é permitida se ambas as marcações vizinhas estiverem claras.
3 Ambas as extremidades do cabo são vedadas com tampas termorretráteis para evitar a entrada de água.

Cor da fibra e código de cores do fichário: de acordo com EIA/TIA 598B

Dados técnicos da estrutura OEM

Esses dados fornecem especificações técnicas importantes para projetos de cabos de fibra óptica OEM, garantindo adaptabilidade às necessidades específicas do cliente. As informações destacam os aspectos estruturais, materiais e de desempenho dos cabos.

Principais detalhes técnicos:

Configuração de projeto:

• Estrutura do Cabo (Tubo + Enchimento + Membro de Resistência):
  • Para 12 fibras: 3+2+1
  • Para 24 fibras: 1+4+1
  • Para 48 fibras e além: 1+4+1

Material e Dimensões:

1. Tipo de fibra:

   • Fibra monomodo: ITU-T G.652.D

2. Membro de Força Central:

   • Material: FRP ou fio de aço
   • Diâmetro: 1,2 mm (FRP) ou 1,0 mm (fio de aço)

3. Tubo solto:

   • Material: PBT
   • Diâmetro: 2,1 mm ou 1,8 mm

4. Preenchimento:

   • Material: PP
   • Diâmetro: 1,8 mm

5. Camada de bloqueio de água:

   • Material: fio de bloqueio de água e fita de bloqueio de água

6. Membro de resistência do fio:

   • Material: Fio de Aramida

7. Bainha Externa:

   • Material: PEAD
   • Grossura:
     • 12 fibras: 0,8 mm
     • 24 fibras: 1,6 mm
     • 48 fibras: 1,9 mm
   • Cor: Preto

Dimensões e peso do cabo:

• Diâmetro do cabo:
  • 12 fibras: 9,0 mm
  • 24 fibras: 13,0 mm
• Peso do cabo:
  • 12 fibras: 75 kg/km
  • 24 fibras: 95 kg/km

Desempenho Mecânico e Ambiental:

1. Tensão máxima de instalação:
   • 2.400N
2. Raio de curvatura mínimo:
   • Sem tensão: 10×Diâmetro do cabo
   • Sob tensão máxima: 20×Diâmetro do cabo
3. Faixas de temperatura:
   • Instalação: -20°C a +60°C
   • Transporte e armazenamento: -40°C a +70°C
   • Operação: -40°C a +70°C

Resumo:

Este design de cabo de fibra óptica OEM oferece um equilíbrio entre durabilidade e desempenho, garantindo uma operação confiável sob diversas condições ambientais. Sua configuração modular (contagem de fibras, membros de resistência e dimensões de tubos soltos) e materiais robustos (HDPE, PBT, fios de aramida) permitem amplas aplicações em telecomunicações, garantindo a conformidade com os padrões da indústria e as necessidades específicas do cliente.

Embalagem e Marcação

1. Embalagem

1.1 Cada comprimento de cabo deve ser enrolado em um tambor de madeira adequado para remessas de longa distância.

1.2 Coberto por folha protetora de plástico.

1.3 Selado por fortes ripas de madeira.

1.4 Pelo menos 1 m da extremidade interna do cabo será reservado para testes.

1,5 Comprimento do tambor
- 1.5.1 O comprimento padrão do tambor é 2.000-4.000 m
- 1.5.2 Um comprimento único não inferior a 96% do comprimento padrão por tambor será permitido para quantidades que não excedam 10% do fornecimento total;

1.5.3 A quantidade total é pelo menos a quantidade solicitada.

2. Marcação de Tambor

2.1 Tambor de cabo
- Marca do fabricante;
- Seta de direção de rolagem;
- Seta indicadora da posição final externa do cabo;
- A palavra “CABO DE FIBRA ÓPTICA”;
- Origem, A palavra “FEITO NA CHINA”;
- Placa de cuidado indicando o método correto de carga, descarga e transporte do cabo;
- Outras informações do cliente como nº do contrato, nº do projeto e destino da entrega. (se necessário)

2.2 Placa de marcação
- Nome do produto;
- Tipo e tamanho do cabo;
- Comprimento do tambor;
- Peso bruto/líquido em quilogramas;
- Número do tambor em metros;
- Nome do fabricante;
- Ano e mês de fabricação;
- Número do projeto, número do contrato ou número do pedido de compra (se necessário).
