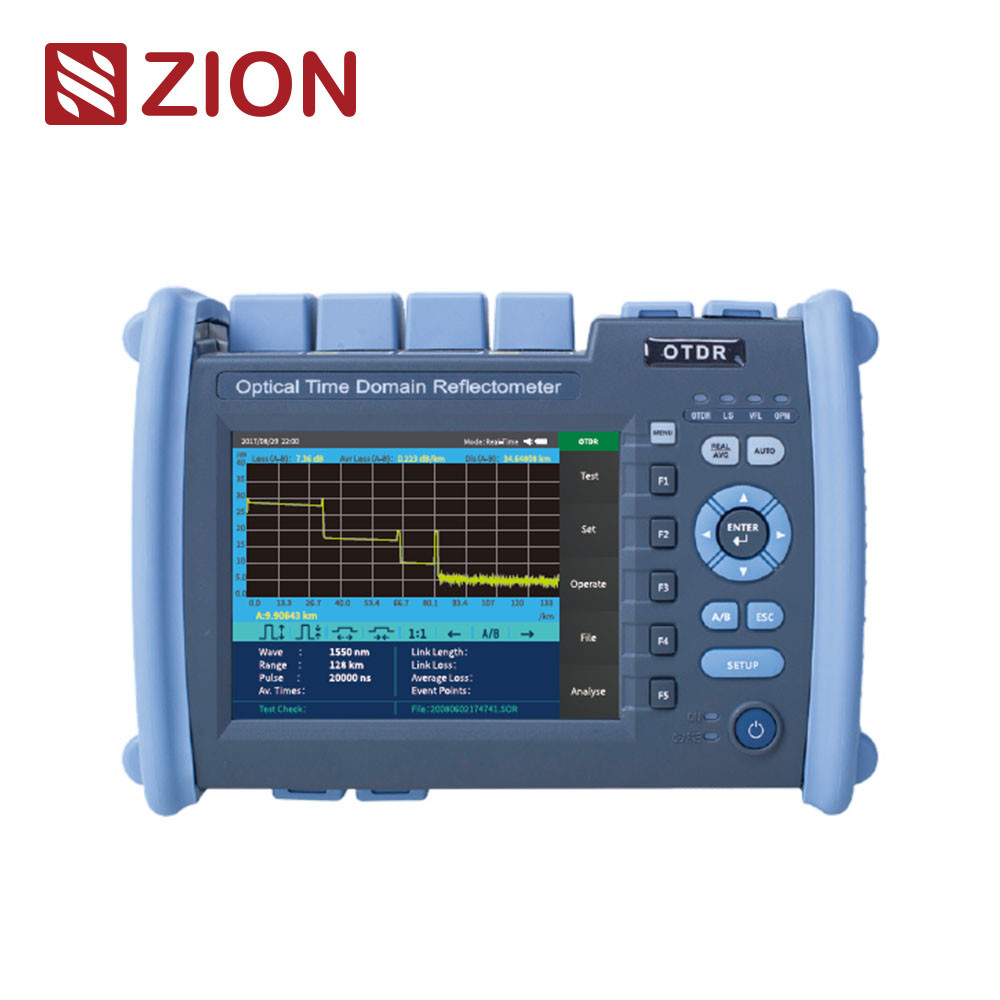

| O ZCOTDR-6000P PON OTDR adota tela colorida de 5,6 polegadas, dupla operação de tecla e toque. Ele tem uma faixa dinâmica máxima de 45dB e pode penetrar no divisor óptico 1:32 no teste de rede PON;A máquina inteira integra localização de falha visual, Mapa de eventos, medidor de potência óptica, fonte de luz, teste de perda óptica, funções de detecção de rosto de extremidade óptica,Integração multifuncional para ajudar os clientes a resolver de forma eficiente os ensaios de campo e a manutençãoÉ usado principalmente para medir o comprimento, perda, qualidade de conexão e outros parâmetros de todos os tipos de fibra óptica e cabo.reparação de emergência do sistema de comunicação do sistema de comunicação de fibra óptica, desenvolvimento e produção de medições de cabos de fibra óptica. |
| Características do produto |
|
|
|
|
| • Teste de rede PON, divisor de penetração 1:32 |
 |
| • Processamento por lotes de dados, impressão de formulários de relatório |
| • Comunicação sem interrupção, teste online |
| • Nomenclatura em chinês e inglês |
| • Formato de saída de ficheiro SOR padrão |
| • Modo de funcionamento duplo teclado + ecrã táctil |
| • PON OTDR/VFL/LS/OPM integrado/Mapa de eventos/Detecção de face final/Teste de perda óptica |
| |
| Especificações técnicas |
|
|
|
|
| ZCOTDR-6000P PON OTDR |
| Modelo |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Comprimento de onda |
1310 nm±20 nm
1550 nm±20 nm |
1625 nm±20 nm
(Filtrado) |
1650 nm±5 nm
(Filtrado) |
1310nm/1550nm±20nm
1625 nm±20 nm
(Filtrado) |
1310/1550nm±20nm
1650 ± 5 nm
(Filtrado) |
| Filtro |
/ |
Passagem alta> 1595 nm
Isolamento > 40 dB
(1270 nm ~ 1585 nm) |
Passagem de banda
1650 nm±7 nm
Isolamento > 40 dB
(1650 nm±10 nm) |
Passagem alta> 1595 nm
Isolamento > 40 dB
(1270 nm ~ 1585 nm) |
Passagem de banda1650nm±7nm
Isolamento > 40 dB
(1650 nm±10 nm) |
| Tipo de fibra |
G.652 |
| Faixa dinâmica máxima |
37/35 dB |
38 dB |
38 dB |
38/36/36dB |
40/38/38 dB |
42/40/40 dB |
38/36/36dB |
| Zona cega de eventos |
1m |
0.8m |
| ATT Zona cega |
6m |
| PON Zona cega |
30m |
| Faixa de ensaio |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Largura do pulso |
3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Precisão de alcance |
±(0,75m+ Intervalo de amostragem 40,005% xDistância de ensaio) |
| Perda Resolutlon |
± 0,001 dB |
| Precisão da perda |
± 0,05 dB/dB |
| |
| PON OTDR |
| Pontos de exemplo |
16k-256k |
| Resolução da amostra |
0.05m-16m |
| Reflexo AcuraGy |
± 3 dB |
| Formato do ficheiro |
SORFormato de ficheiro padrão |
| Modo de medição das perdas |
Método de 4 pontos / Método de 5 pontos |
| Nível de segurança do laser |
Classe II |
| Taxa de atualização |
3 Hz (tipo) |
| Armazenamento de dados |
Armazenamento interno:s3000 curvas; armazenamento externo: 4G bit |
| Conector |
FC/UPC (cambiável sC,sT) |
| Interface de dados |
Portos Ethernet USB, MiniUSB, 10M/100M |
| OPM |
| Faixa de comprimento de onda |
800 nm~1700 nm |
| Conector |
Fusão universal FC/SC/ST |
| Alcance do ensaio |
-50 dBm~+26 dBm |
| Incerteza |
± 5% |
| Comprimento de onda de calibração |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Tipo de laser |
FP-LD |
| Comprimento de onda |
Consistente com o comprimento de onda de saída OTDR |
| Potência de saída |
≥ 5 dBm |
| Estabilidade |
CW,± 0,5 dB/15 min ((Teste após 15 minutos de pré-aquecimento) |
| Conector |
FC/UPC ((Cambiável sc,sT) |
| O índice de teste de perda óptica refere-se ao índice LS e OPM acima. |
| Outros |
| Exibição |
5.6 polegadas de tela LCD colorida + touch screen |
| Fornecimento de energia |
Adaptador AC/DCA:entrada: 100V~240V,50/60Hz,0.6A, saída: 12V~19V, 1.5Bateria: 7,4 V, 5200 mAh |
| Temperatura de funcionamento |
-10°C~+50°C |
| Temperatura de armazenamento |
-40°C~+70°C |
| Umidade relativa |
0~95%, não condensante |
| Peso |
< 1,2 kg |
| Tamanho |
227mmx160mmx70mm |
| Funções do anfitrião: PON OTDR/OPM/VFL/Ls/Mapa de eventos/Detecção da extremidade da fibra (Detector de compra adicional) /Teste de perda óptica |
| |
| Lista de configurações |
|
|
|
|
| - Não, não. |
Nome |
Quantidade |
Observação |
| 1 |
Anfitrião |
1 |
|
| 2 |
Adaptador AC/DC |
1 |
|
| 3 |
Disco U (contendo software de análise/ Manual do utilizador) |
1 |
|
| 4 |
Caneta sensível ao toque |
1 |
|
| 5 |
Linha de dados |
1 |
|
| 6 |
Adaptador OTDR SC |
1 |
|
| 7 |
Adaptador OPM SC |
1 |
|
| 8 |
Manual do utilizador |
1 |
|
| 9 |
Certificação de calibração |
1 |
|
| 10 |
Certificado/Carta de garantia |
1 |
|
| 11 |
Pedaço de algodão limpo |
10 |
|
| 12 |
Máquina de corte |
1 |
|
| 13 |
Mochila especial para instrumentos |
1 |
|
