Descrição de produto

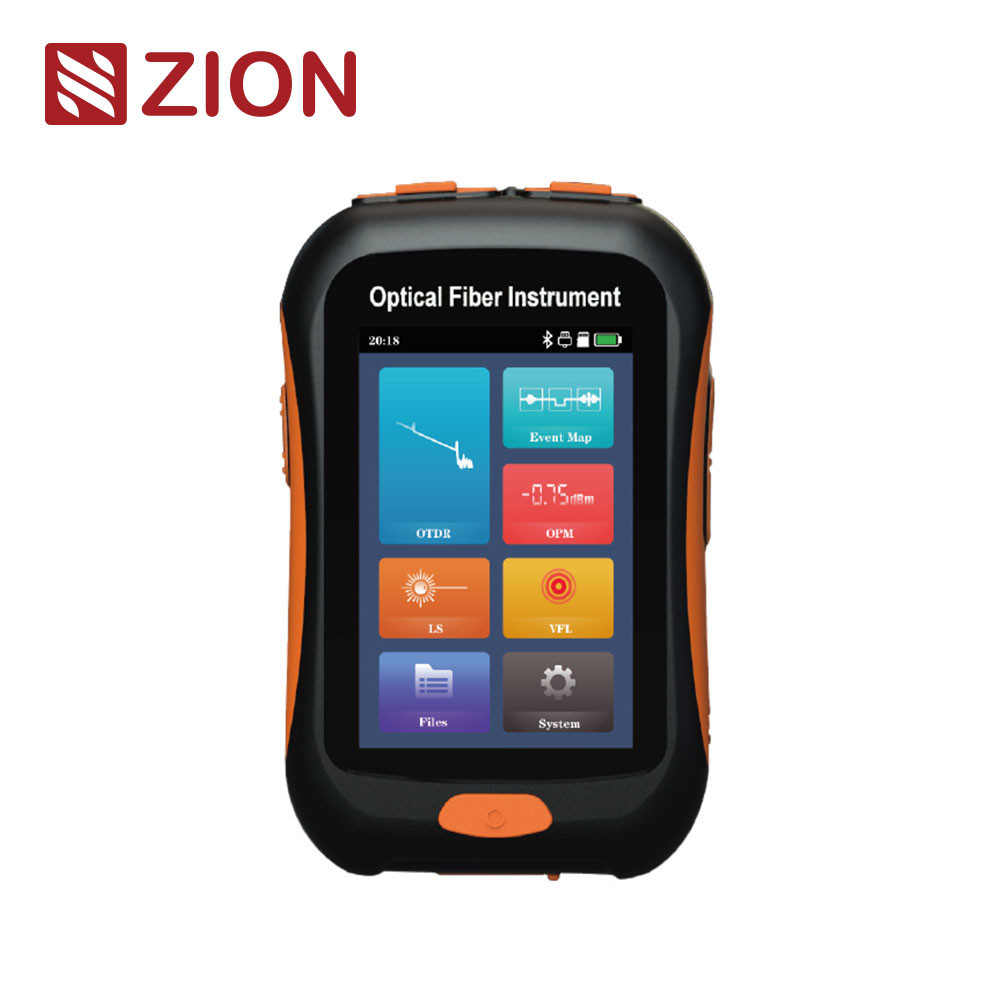

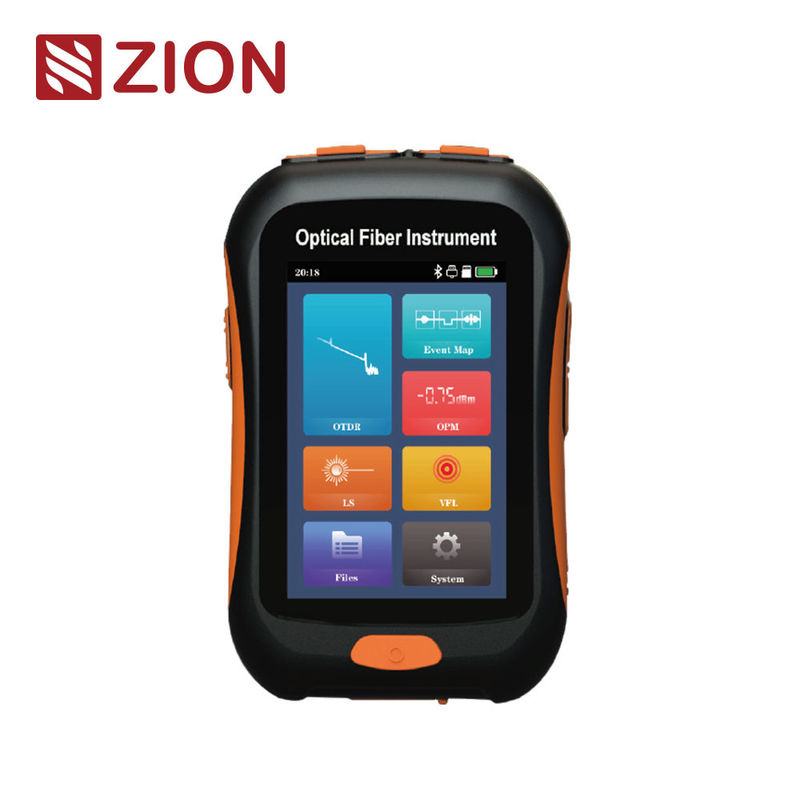

ZCOTDR-2800 Mini OTDR Reflectômetro óptico de domínio temporal


O OTDR-2800 Mini OTDR Optical Time Domain Reflectometer é compacto e fácil de transportar; adota uma tela sensível ao toque de alta definição de 3,5 polegadas, suporta multi-toque e operação suave.Integração interna da OTDR, mapa de eventos, medidor de potência óptica, luz vermelha, lanterna e outras funções em uma, para atender a várias necessidades de teste em diferentes ocasiões.A função OTDR adota comprimento de onda de 1550 nm e isolador de comprimento de onda de alta eficiência incorporadoPode realizar testes ópticos em ligações de 1490nm e 1577nm. Suporta até cerca de +10dBm com capacidade de teste óptico, e o alcance máximo de medição é de 80 km.O ZCOTDR-2800 é utilizado para medir o comprimentoPode facilmente testar o ponto de ruptura, curvatura e ponto de perda da ligação de fibra óptica.É adequado para testes de manutenção de linhas e reparação de emergência por pessoal de instalação e manutenção.
Características do produto
• Área de evento de 2,5 m, fácil de testar para saltadores de 5 m
• Análise de ligações inteligentes (mapa de eventos)
• VFL/OPM/LS integrados, ricos em funções
• Leve e fácil de transportar
• Apoio ao teste ao vivo
• Distância máxima de 80 km
• Operação em toda a largura, interação humano-computador amigável
• Processador de alto desempenho, controlo suave

Especificações técnicas
OTDR
Tipo de fibra		G.652 SM
Comprimento de onda		1550 nm±20 nm
Faixa dinâmica		20 dB
Zona cega de eventos		2.5m
ATT Zona Cegada		10 m
Faixa de ensaio		100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km
Largura do pulso		5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/ 800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs
Precisão de alcance		± ((1m+ intervalo de amostragem+0,005%xDistância de ensaio)
Precisão da perda		00,01 dB
Linearidade		± 0,05 dB/dB
Pontos de amostragem máximos		≥20000
Resolução máxima da amostra		≤ 0,03 m
Resolução de perdas		00,01 dB
Limite de perdas		0.20 dB
Resolução do intervalo		0.01m

OTDR
Índice de refração		1.00000~2.00000
Precisão do reflexo		± 3 dB
Formato do ficheiro		Formato de ficheiro padrão SOR
Análise das perdas		Método de 4 pontos / Método de 5 pontos
Nível de segurança do laser		Classe II
Conector		SC/PC

OPM			LS
Faixa de onda	800 nm~1700 nm		Comprimento de onda	Consistente com a OTDR
Ondas de calibração	850/1300/1310/1490/ 1550/1625/1650 nm		Tipo de laser	Consistente com a OTDR
Faixa de ensaio	-70~+10dBm (opcional) -50~+26dBm (padrão)		Potência	≥ 5 dBm
Resolução	00,01 dB		Estabilidade	CW, ±0,5 dB/15min (Após 15 minutos de pré-aquecimento)
Incerteza	± 5%		Conector	SC/PC
Conector	FC/SC/ST universal		Modo	CW/270Hz/330Hz/1kHz/2kHz
VFL			Outros
Comprimento de onda	650 nm±20 nm		Exibição	Toque total de 3,5 polegadas, 320×480, ecrã LCD a cores
Potência de saída	≥ 10 mW		Fornecimento de energia	Adaptador AC/DC: entrada: 100 V ̇ 240, 50/60 Hz, 0,6 A saída: 5V, 2A, Bateria de lítio: 3,7V, 2200mAh
Modo	CW/1Hz/2Hz		Funcionamento a bateria	Disponibilidade> 6h Teste contínuo> 4h
Conector	FC/SC/ST universal		Armazenamento de dados	Curvas internas ≥ 2000
Nível de segurança do laser	Classe II

Interface de dados		USB tipo C
Temperatura de funcionamento		-10°C+50°C
Temperatura de armazenamento		-40°C+70°C
Umidade relativa		0·95% Não condensante
Peso		≤ 200 g (incluída a bateria)
Tamanho		126 mm × 80 mm × 37 mm
Configuração padrão: OTDR, OPM, LS, VFL, Flashlight,

Lista de configurações
Host (incluindo bateria), adaptador de alimentação, cabo de dados, CD-ROM (incluindo software de análise, manual de instruções), manual de instruções, certificado de calibração,Certificado de conformidade/Cartão de garantia do serviço pós-venda, Pads de limpeza, embalagem especial para instrumentos

etiqueta:

Lugar de origem:	porcelana
Marca:	HELLOSIGNAL® OR OEM

Quantidade de ordem mínima:	50 PCS
Detalhes da embalagem:	10 peças/saco de plástico
Tempo de entrega:	Normalmente 25 dias receberam em seguida o depósito.
Termos de pagamento:	T/T
Habilidade da fonte:	Não há limite
