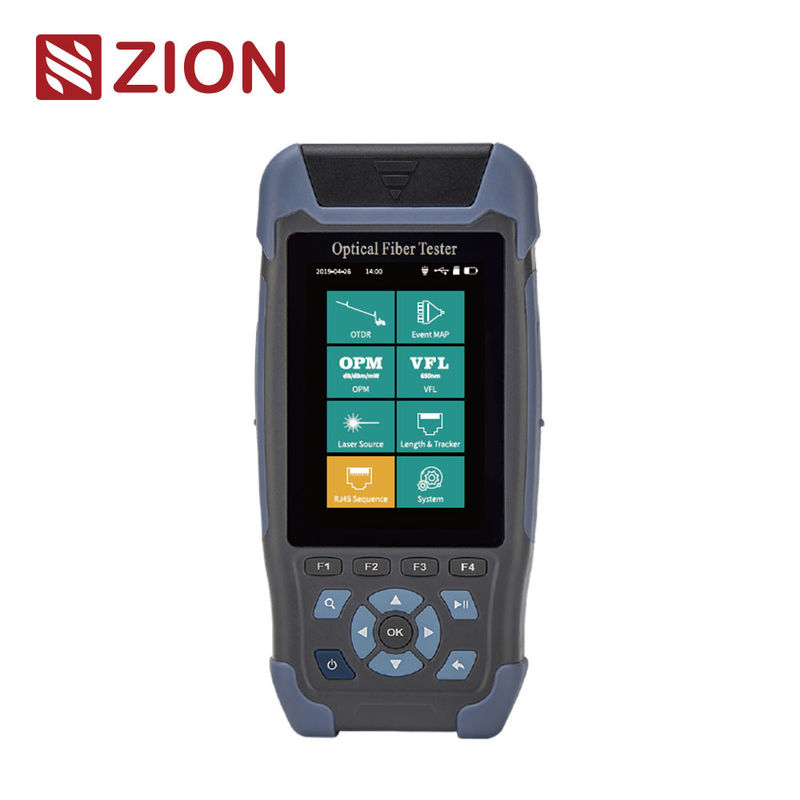

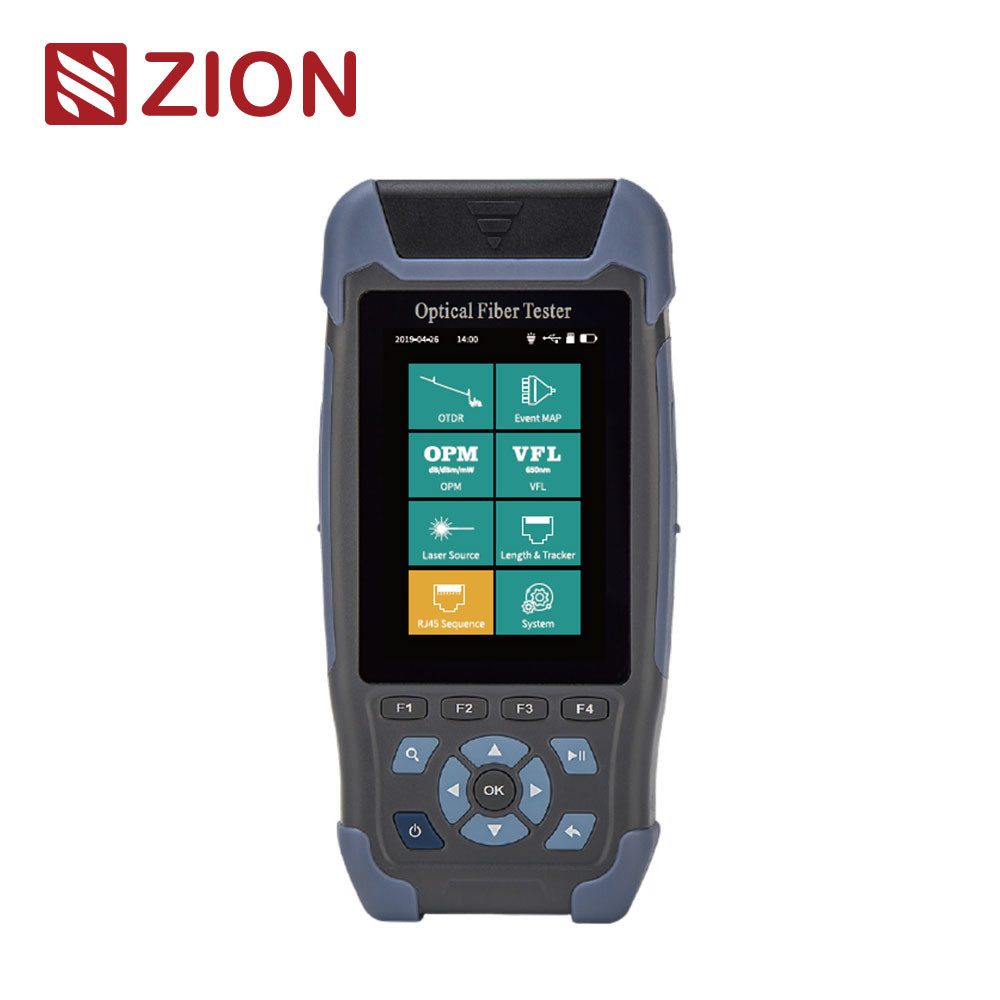

| O Refletômetro Óptico no Domínio do Tempo da Série ZCOTDR-3200 Mini Pro adota uma tela colorida de 3,5 polegadas. A interface de operação da interface do usuário é simples e fácil de operar. Ele integra OTDR, Fonte de Luz Estável, Medidor de Potência Óptica, Localização Visual de Falhas, Sequência de Cabos, Comprimento do Cabo, Rastreador de Cabos e Lanterna. Ele adota gerenciamento inteligente de economia de energia, 12 horas de tempo de medição super longo para garantir o teste de campo e o trabalho de manutenção de forma eficiente. As séries ZCOTDR-3200 são usadas para medir o comprimento, a perda, a qualidade da conexão e outros parâmetros de todos os tipos de fibra óptica e cabo. Quando houver sinal óptico na linha, ele ainda pode ser usado. A potência máxima de teste com luz é -5dBm. Ele pode ser amplamente utilizado na construção de engenharia, teste de manutenção de link e reparo de emergência do sistema de comunicação do sistema de comunicação de fibra óptica. |
| Características do produto |
| • Link de fibra com sinal óptico ≤-5dBm, fácil de testar |
 |
| • Longa durabilidade, 12 horas de tempo de medição |
| • Nova capa de borracha, à prova de choque, à prova de queda |
| • Área cega de evento de 3m, teste fácil de jumper de 3m |
| • Design portátil, fácil de transportar |
| • USB, recarregável com bateria portátil |
| • OTDR/LS/OPM/VFL/Sequência de Cabos RJ45/Comprimento do cabo/Rastreador RJ45/Lanterna |
|
| Especificações técnicas |
| OTDR |
| Modelo |
ZCOTDR-3200D |
ZCOTDR-3200F1
(teste ao vivo) |
ZCOTDR-3200-F2
(teste ao vivo) |
| Tipo |
G.652 SM |
| Comprimento de onda |
1310/1550±20nm |
1310nm±20nm |
1550nm±20nm |
| Faixa dinâmica |
24dB/22dB |
24dB |
22dB |
| Zona cega de evento |
3m |
| Zona cega ATT |
8m |
| Faixa de teste |
500m/1km/2km/4km/8km/16km/32km/64km
5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns |
| Largura do pulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs |
| Precisão de alcance |
±(1m+Intervalo de amostra+0,005％×Distância do teste) |
| Linearidade |
±0,2dB/dB |
| Pontos de amostra |
16k~128k |
| Resolução da amostra |
0,05m~8m |
| Resolução da perda |
0,001dB |
| Limite de perda |
0,20dB |
|
| OTDR |
| Resolução da faixa |
0,001m |
| Índice de refração |
1.00000~2.00000 |
| Precisão de reflexão |
±3dB |
| Formato do arquivo |
Formato de arquivo padrão SOR |
| Análise de perda |
Método de 4 pontos / método de 5 pontos |
| Nível de segurança do laser |
Classe Ⅱ |
| Conector |
FC/UPC(SC, ST intercambiáveis) |
| OPM |
|
LS |
| Faixa de onda |
800nm~1700nm |
|
Comprimento de onda |
Consistente com OTDR |
| Onda de calibração |
850/1300/1310/1490/
1550/1625/1650nm |
|
Tipo de laser |
FP-LD |
| Faixa de teste |
-70~+10dBm(Opcional)/
-50~+26dBm(Padrão) |
|
Potência |
≥-5dBm |
| Resolução |
0,01dB |
|
Estabilidade |
CW, ±0,5dB/15min
(Após 15 minutos de pré-aquecimento) |
| Incerteza |
±5% |
|
Conector |
FC/UPC(SC, ST intercambiáveis) |
Frequência
Identificação |
CW/270/330/1k/2kHz |
|
Modo |
CW/270Hz/330Hz/1kHz/2kHz |
| Conector |
Universal FC/SC/ST |
|
Sequência e comprimento do cabo RJ45 |
| VFL |
|
Distância do teste |
≤300m |
| Comprimento de onda |
650nm±20nm |
|
Rastreamento de cabo RJ45 |
| Potência de saída |
≥10mW |
|
Modo |
Rastreamento digital |
| Modo |
CW/1Hz/2Hz |
|
Distância |
≤300m |
| Conector |
FC/UPC (SC, ST intercambiáveis) |
|
Rastreamento online |
Não suportado |
|
|
| Tela |
LCD de 3,5 polegadas 320×480 |
| Fonte de alimentação |
Adaptador AC/DC: entrada:100V～240V,50/60Hz,0.6A
saída:5V, 2A, Bateria de lítio: 3.7V,4000mAh |
| Trabalho da bateria |
Teste contínuo＞12h |
| Armazenamento de dados |
Interno: ≥600 ; Externo: cartão TF |
| Interface de dados |
Mini USB |
| Temperatura de trabalho |
-10℃～+50℃ |
| Temperatura de armazenamento |
-40℃～+70℃ |
| Umidade relativa |
0～95％ Sem condensação |
| Peso |
≤350g(Bateria incluída) |
| Tamanho |
173mm×82mm×37mm |
Configuração padrão: OTDR, Mapa de eventos, OPM, L S, VFL, Rastreador de cabo RJ45 (rastreador de compra adicional),
Sequência e comprimento do cabo RJ45, Lanterna |
| Lista de configuração |
| Host (bateria incluída), Adaptador, Linha de dados, CD-ROM (Software de análise/Manual do usuário), Manual do usuário, SC/UPC, Certificado de qualificação/Cartão de garantia de serviço, Certificado de calibração, Fatias de algodão limpo, Mochila de instrumentos. |
