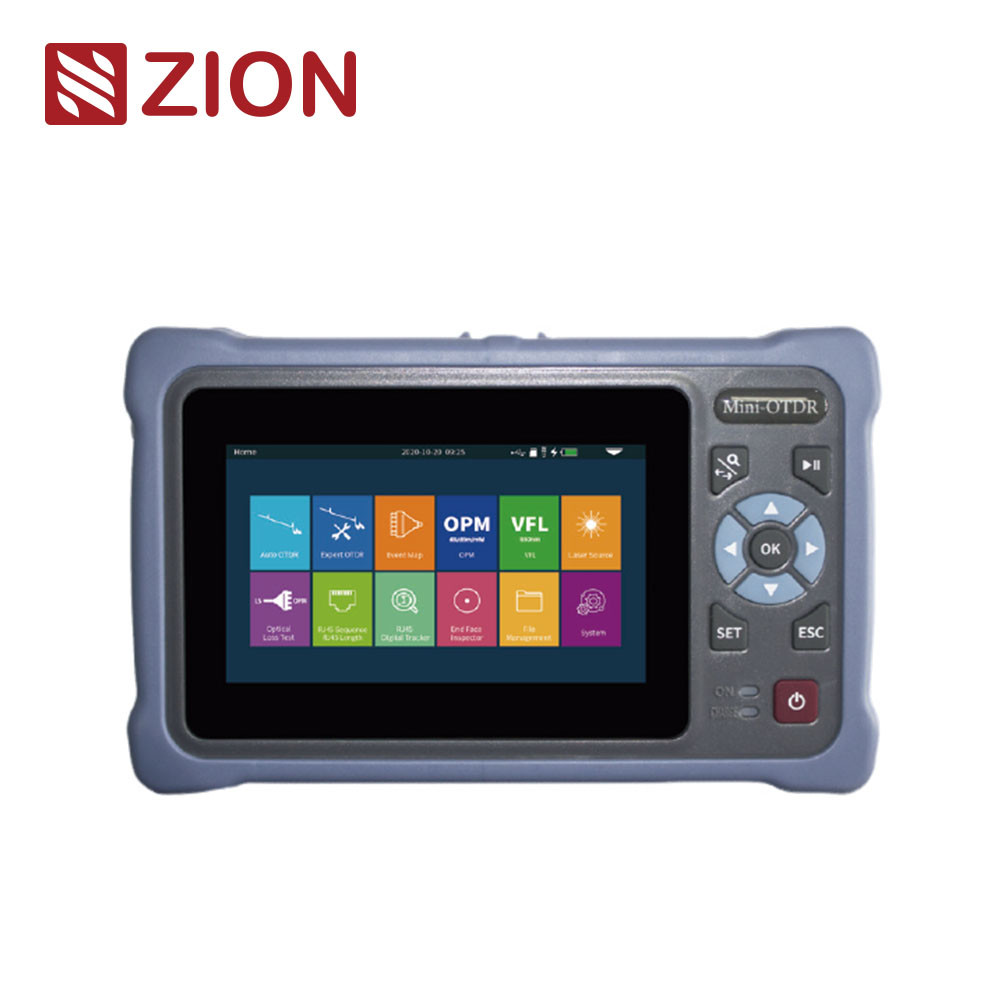

| O ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer adota tela sensível ao toque capacitiva de 4,3 polegadas. Integra 12 funções, como OTDR automático, OTDR especialista, mapa de eventos, OPM, rastreador de cabo RJ45,e gerenciamento de ficheiros a nível de computador para atender a vários requisitos de ensaio em diferentes ocasiões. O OTDR tem um intervalo dinâmico máximo de 26 dB, memória 8G e pode armazenar mais de 200.000 curvas; está equipado com bateria de lítio de polímero de alta densidade de 4000mAh, gestão inteligente de economia de energia,Tempo de medição superior a 8 horasA série ZCOTDR-4000 é utilizada para medir o comprimento, perda, qualidade de ligação e outros parâmetros da fibra óptica.É amplamente utilizado em FTTX, construção, manutenção e ensaio de reparação de emergência da engenharia de rede de backbone secundária, e medição de produção de fibra óptica e cabo. |
| Características do produto |
| • OTDR de perito:segurança profissional, curva/lista/mapa são exibidas simultaneamente |
| • O OPM suporta a identificação de frequência CW/270/330/1k/2kHz |
| • LS suporta saída de modo CW/modulação com potência de saída ajustável |
• OTDR automático, OTDR especializado, mapa de eventos, rastreamento por cabo OPM, LS, VFL, RJ45,
Sequência de cabos RJ45, comprimento do cabo RJ45, microscópio, teste de perda óptica da lanterna |
| • OTDR automático: sem configurações complexas, um teste de chave |
| • VFL e LS podem ser executados em segundo plano, multi-tarefa pode ser operado simultaneamente |
| • rastreador por cabo RJ45 de radar digital, maior capacidade anti-interferência |
| • Sequência de cabo RJ45/teste de comprimento de cabo, até 300 m |
| • Captura do ecrã com um clique, fácil de guardar a interface |
| |
| Especificações técnicas |
| OTDR |
| Modelo |
|
ZCOTDR-4000D |
ZCOTDR-4000F1
(teste ao vivo) |
ZCOTDR-4000F2
(teste ao vivo) |
ZCOTDR-4000T
(teste ao vivo) |
| Tipo |
G.652 SM |
| Comprimento de onda |
|
1310/1550 |
1310 nm |
1550 nm |
1610 nm |
| Faixa dinâmica |
|
26 dB/24 dB |
26 dB |
24 dB |
22 dB |
| Zona cega de eventos |
2.5m |
| ATT Zona Cegada |
8m |
| Faixa de ensaio |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
| Largura do pulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Exatidão de alcance |
±(1m+Intervalo de amostragem+0,005%×Distância de ensaio) |
| Linearidade |
≤ 0,05 dB/dB |
| Pontos de exemplo |
16k~128k |
| Resolução da amostra |
0.05m~8m |
| Resolução de perdas |
0.001 dB |
| Limite de perdas |
0.20 dB |
| |
| OTDR |
| Resolução do intervalo |
0.001m |
| Índice de refração |
1.00000~2.00000 |
| Precisão do reflexo |
± 3 dB |
| Formato do ficheiro |
Formato de ficheiro padrão SOR |
| Análise das perdas |
Método de 4 pontos / Método de 5 pontos |
| Nível de segurança do laser |
Classe II |
| Conector |
FC/UPC ((SC, ST intercambiáveis) |
| Taxa de atualização |
3 Hz (tipo) |
| Multitarefa |
Apoio |
| OPM |
|
LS |
| Faixa de onda |
800 nm~1700 nm |
|
Comprimento de onda |
Consistente com a OTDR |
| Ondas de calibração |
850/1300/1310/1490/
1550/1625/1650 nm |
|
Tipo de laser |
FP-LD |
| Faixa de ensaio |
-70~+10dBm (opcional)
-50~+26dBm (padrão) |
|
Potência |
≥ 5 dBm |
| Resolução |
00,01 dB |
|
Estabilidade |
CW, ±0,5 dB/15min
(Após 15 minutos de pré-aquecimento) |
| Incerteza |
± 5% |
|
Conector |
FC/UPC ((SC, ST intercambiáveis) |
Frequência
Identificação |
CW/270/330/1k/2kHz
(Utilize LS interno) |
|
Modo |
CW/270Hz/330Hz/1kHz/2kHz |
| Conector |
FC/SC/ST universal |
|
Reconhecimento de ondas |
Apoio |
| Reconhecimento de ondas |
Apoio |
|
Teste de perda óptica |
| VFL |
|
Comprimento de onda |
Consistente com o LS |
| Comprimento de onda |
650 nm±20 nm |
|
Teste IL |
Apoio |
| Potência de saída |
≥ 10 mW |
|
RJ45 rastreamento de cabo |
| Modo |
CW/1Hz/2Hz |
|
Modo |
Rastreamento digital |
| Conector |
FC/UPC (SC, ST intercambiáveis) |
|
Distância |
≤ 300 m |
| Nível de segurança do laser |
Classe III |
|
Rastreamento de pares online/line |
Apoio |
| |
| Comprimento do cabo RJ45 |
| Distância de ensaio |
≤ 300 m |
| Outros |
| Exibição |
4.3 polegadas 800×480 IPS TFT LCD Multi touch capacitivo touch screen |
| Fornecimento de energia |
Adaptador AC/DC:entrada: 100V ⋅ 240V,50/60Hz,0.6A
Saída: 5V, 2A, bateria de lítio:3.7V, 4000mAh |
| Funcionamento a bateria |
Teste contínuo> 12h |
| Armazenamento de dados |
Armazenamento interno: 8 GB, ≥ 20 mil curvas |
| Interface de dados |
USB Tipo C |
| Temperatura de funcionamento |
-10°C+50°C |
| Temperatura de armazenamento |
-40°C+70°C |
| Umidade relativa |
0·95% Não condensante |
| Peso |
≤ 0,5 kg (incluída a bateria) |
| Tamanho |
173 mm × 109 mm × 45 mm |
Configuração: OTDR automático, OTDR especialista, mapa de ventilação E, OPM, LS, VFL, rastreamento de cabos RJ45 ((incluindo rastreador de cabos),
Sequência de cabo RJ45, comprimento do cabo RJ45, microscópio ((opcional), lanterna, teste de perda óptica
Nota: a NK4000-F1 pode testar fibras com sinal de 1490/1550nm (potência ≤0dBm)
NK4000-F2 pode testar fibras com sinal de 1310/1490/1577nm (potência ≤+5dBm)
NK4000- T pode testar fibras com sinal de 1310/1490/1550nm (potência ≤0dBm) |
| Lista de configurações |
| Host ((bateria incluída), Adaptador, Linha de dados, cartão TF 8G ((construído em OTDR, software de análise/manual do usuário), Manual do usuário, adaptador SC, rastreador de cabo, certificado de qualificação/ cartão de garantia de serviço,Certificado de calibração, Limpeza de fatias de algodão, mochila de instrumentos |
