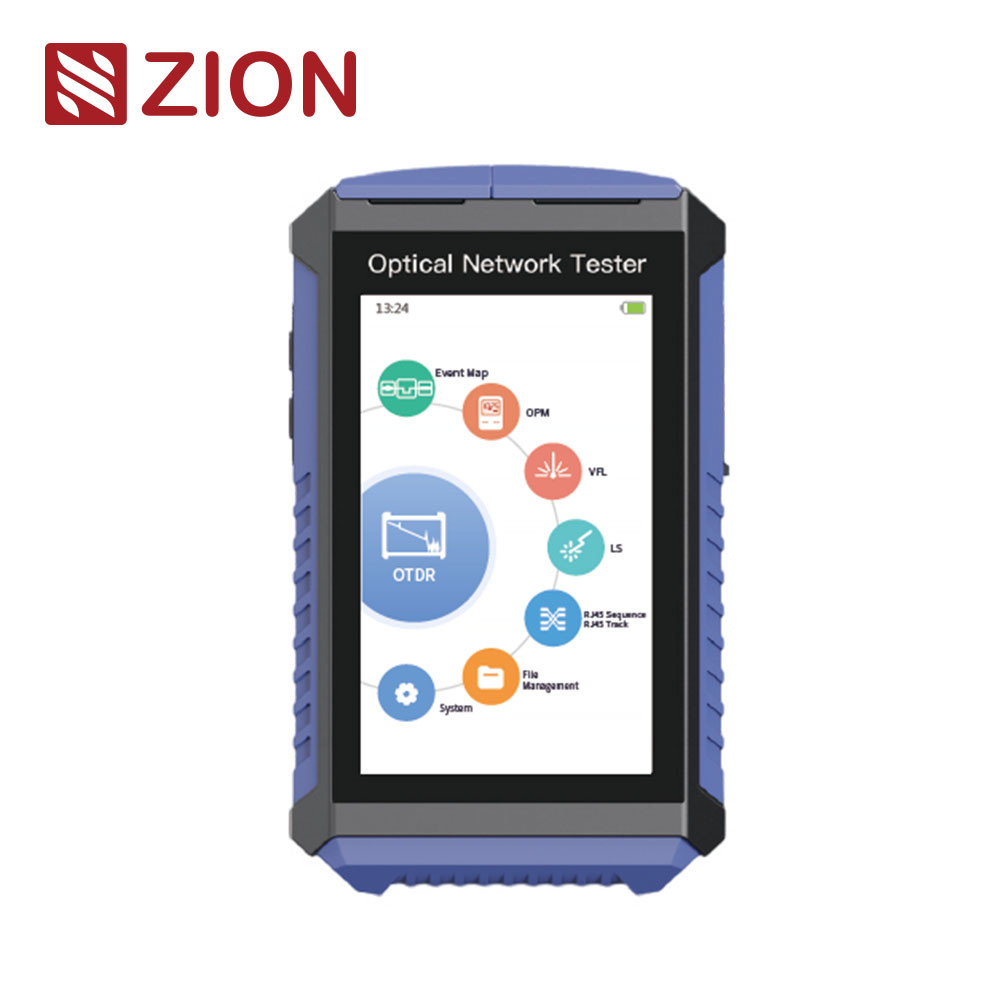

ZCOTDR-4200 Mini OTDR Refletômetro Óptico no Domínio do Tempo com teste ao vivo é compacto e fácil de transportar; tela sensível ao toque de alta definição de 4,3 polegadas, suporta multitoque e operação suave. Integração interna OTDR, mapa de eventos, OPM de onda dividida, luz vermelha, fonte de luz, lanterna, sequência RJ45 e outras funções em uma, para atender a diferentes ocasiões a uma variedade de necessidades de teste.
A função OTDR é padrão com um único comprimento de onda e isolador de comprimento de onda eficiente embutido, que pode realizar testes ópticos no link, com a área cega mínima do evento de 1,5m e a faixa de medição máxima de 100km.
ZCOTDR-4200 é usado para medir o comprimento, a perda, a qualidade da conexão e outros parâmetros da fibra óptica. Ele pode facilmente testar o ponto de interrupção, a curva e o ponto de perda do link de fibra óptica. É adequado para manutenção de linha e testes de reparo de emergência por pessoal de instalação e manutenção. |
| Características do produto |
| • Tela capacitiva sensível ao toque de 4,3 polegadas, exibição clara, controle suave |
 |
| • Teste ao vivo (suporte 1550nm 1490/1577nm teste ao vivo) |
| • XGPON OPM suporta 1490/1577nm A potência é medida com precisão simultaneamente |
| • OTDR integrado, mapa de eventos, XGPON OPM, VFL, LS, sequência RJ45 e outras funções |
| • Área cega do evento ≤1,5m, faixa dinâmica máxima ≥26dB |
| • Suporte sequência e rastreamento RJ45 |
| • Comunicação Bluetooth, suporte a controle sem fio e compartilhamento de dados do aplicativo móvel |
|
| Especificações técnicas |
| OTDR |
| Tipo |
G.652 SM |
| Modelo |
|
ZCOTDR-4200F1 |
|
ZCOTDR-4200D |
|
ZCOTDR-4200F2 |
|
|
ZCOTDR-4200F3 |
|
| Comprimento de onda |
1550nm±20nm |
1310/1550nm |
1625nm±20nm |
1650nm±20nm |
| Faixa dinâmica |
24dB |
26dB |
24dB |
24dB |
24dB |
| Zona cega do evento |
1,5m |
| Zona cega ATT |
8m |
| Faixa de teste |
100m/300m/500m/1,25km/2,5km/5km/10km/20km/40km/80km/100km |
| Largura do pulso |
5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Precisão de alcance |
±(1m+Intervalo de amostra+0,005％×Distância do teste) |
| Linearidade |
±0,05dB/dB |
| Pontos de amostra máx. |
≥20000 |
| Resolução máxima da amostra |
≤0,03m |
| Resolução de perda |
0,01dB |
| Limite de perda |
0,20dB |
|
| OTDR |
| Resolução de alcance |
0,01m |
| Índice de refração |
1,00000~2,00000 |
| Formato do arquivo |
Formato de arquivo padrão SOR |
| Análise de perda |
Método de 4 pontos / método de 5 pontos |
| Nível de segurança do laser |
Classe Ⅱ |
| Conector |
SC/PC |
| OPM |
|
LS |
| Faixa de onda |
800nm~1700nm |
|
Comprimento de onda |
Consistente com OTDR |
| Onda de calibração |
850/1300/1310/1490/
1550/1625/1650nm |
|
Tipo de laser |
Consistente com a interface OTDR |
| Faixa de teste |
-70~+10dBm(Opcional)/
-50~+26dBm(Padrão)
-40~+26dBm (XGPON OPM) |
|
Potência |
≥-5dBm |
| Resolução |
0,01dB |
|
Estabilidade |
CW, ±0,5dB/15min
(Após 15min de pré-aquecimento) |
| Incerteza |
±5% |
|
Conector |
SC/PC |
| Conector |
Universal FC/SC/ST |
|
Modo |
CW/270Hz/330Hz/1kHz/2kHz |
| VFL |
|
Rastreamento de cabo RJ45 |
| Comprimento de onda |
650nm±20nm |
|
Distância do teste |
≤300m |
| Potência de saída |
≥10mW |
|
Rastreamento de cabo RJ45 |
| Modo |
CW/1Hz/2Hz |
|
Modo |
Rastreamento digital |
| Conector |
Universal FC/SC/ST |
|
Distância |
≤300m |
|
|
|
|
|
|
|
|
|
|
|
|
|
Rastreamento online |
suporte |
| Outros |
| Exibição |
LCD de 4,3 polegadas 800×480 |
| Fonte de energia |
Adaptador AC/DC:
entrada:100V～240V, 50/60Hz, 0,6A saída:5V,2A,Bateria de lítio:3,7V,4000mAh |
| Armazenamento de dados |
8GB |
| Interface de dados |
USB tipo C |
| Temperatura de trabalho |
-10℃～+50℃ |
| Temperatura de armazenamento |
-40℃～+70℃ |
| Umidade relativa |
0～95％ Sem condensação |
| Peso |
≤400g (Bateria incluída) |
| Tamanho |
144mm×86mm×33mm |
Configuração padrão: OTDR, Mapa de eventos, OPM, L S, VFL, rastreador de cabo RJ45 (incluindo rastreador de cabo), sequência de cabo RJ45, lanterna
Observação: capacidade de teste de 1550nm com ao vivo: pode testar fibra com sinal de 1310/1490/1577nm (potência ≤+5dBm)
Capacidade de teste de 1610nm com ao vivo: pode testar fibra com sinal de 1310/1490/1550nm (potência ≤0dBm)
Capacidade de teste de 1625nm com ao vivo: pode testar fibra com sinal de 1310/1490/1550/1577nm (potência ≤0dBm)
Capacidade de teste de 1650nm com ao vivo: pode testar fibra com sinal de 1310/1490/1550/1577nm (potência ≤+5dBm) |
| Lista de configuração |
| Host (bateria incluída), adaptador, linha de dados, rastreador de cabo, CD-ROM (software de análise/manual do usuário), manual do usuário, certificado de qualificação/cartão de garantia de serviço, certificado de calibração, fatias de algodão limpo, mochila de instrumentos. |
