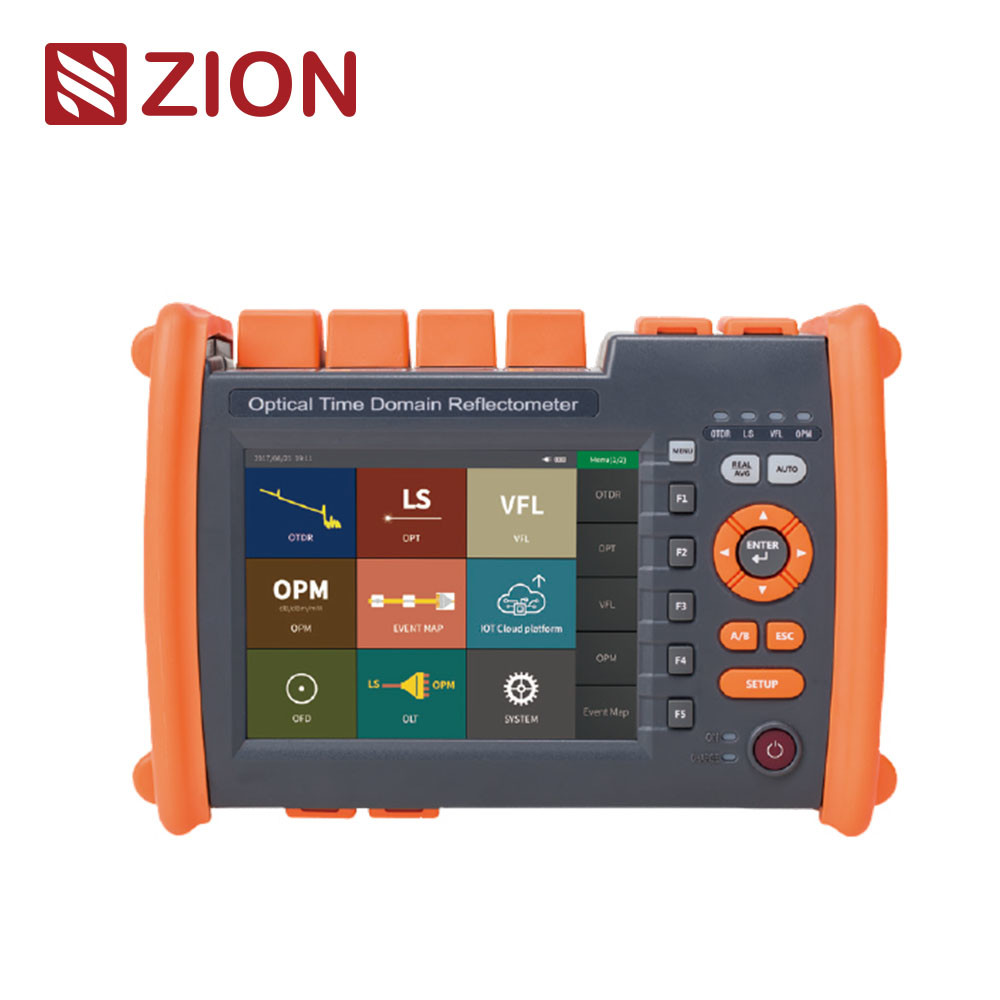

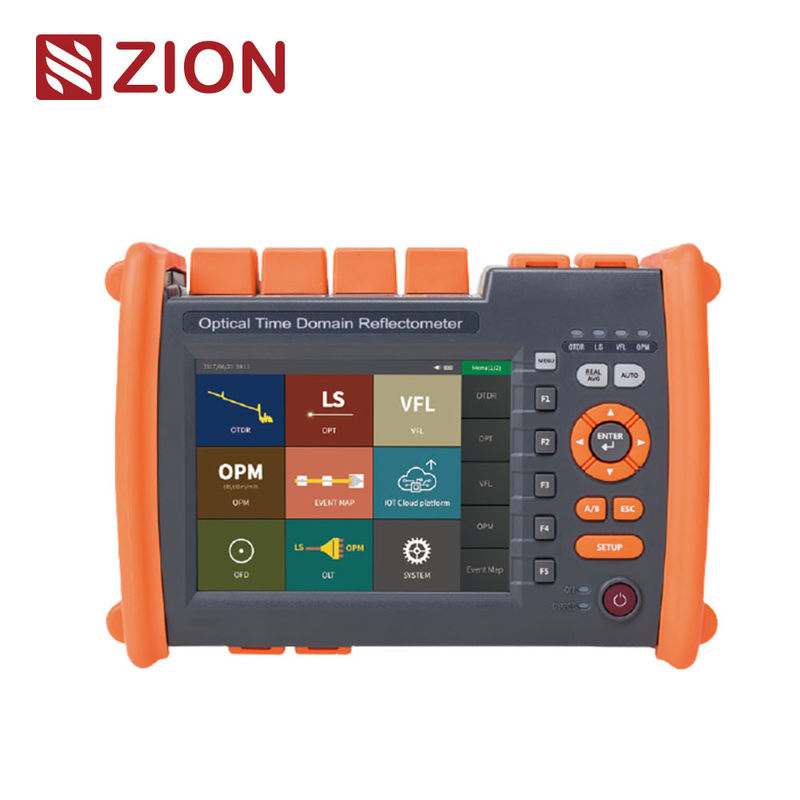

| ZCOTDR-5600 Multi Funcional OTDR Óptico Time Domain Reflectometer adota 5,6 polegadas tela sensível ao toque em cores e dupla operação de teclas e toque.Medidor de potência óptica, Fonte de luz, multifunções para ajudar os clientes a resolver eficientemente o teste de campo e manutenção; Gestão de energia inteligente, 20 horas de espera super longa,Garantia eficiente de ensaios e manutenção em campoÉ usado principalmente para medir o comprimento, perda, qualidade de conexão e outros parâmetros de todos os tipos de fibra óptica e cabo.Teste de manutenção de linha e reparação de emergência do sistema de comunicação do sistema de comunicação de fibra óptica, investigação e medição de produção de cabos de fibra óptica. |
| Características do produto |
| • Área cega para eventos de 0,8 m, fácil de testar para saltadores de 5 m |
 |
| • Detecção de teste em linha, alarme automático com luz |
| • Função única de diagnóstico automático dos resultados dos testes |
| • Processamento por lotes de dados e impressão de formulários de relatório |
| • Modo de funcionamento duplo teclado + ecrã táctil |
| • Teste automático de um botão |
| • Formato de saída de ficheiro SOR padrão |
| • Teste simultâneo de vários comprimentos de onda |
| • Nomenclatura em chinês e inglês |
| • Temperatura de funcionamento ultra larga |
| |
| Especificações técnicas |
| OTDR |
| Tipo de fibra |
G.652 SM |
| Comprimento de onda |
1310nm±20nm/1550nm±20nm |
| Faixa dinâmica |
32 dB/30 dB |
| Zona cega de eventos |
1.5m |
| ATT Zona Cegada |
6m |
| Faixa de ensaio |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Largura do pulso |
5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Exatidão de alcance |
±(0,75m+intervalo de amostragem+0,005%xdistância de ensaio) |
| Precisão da perda |
± 0,05 dB/dB |
| Pontos de amostragem |
16k~256k |
| Resolução da amostra |
0.05m~16m |
| Precisão do reflexo |
± 3 dB |
| Formato do ficheiro |
Formato de ficheiro padrão SOR |
| Análise das perdas |
Método de 4 pontos / Método de 5 pontos |
| Nível de segurança do laser |
Classe II |
| |
| OTDR |
| Armazenamento de dados |
Interno:<3000 curvas, externo: bit 4G |
| Conector |
FC/UPC ((SC, ST intercambiáveis) |
| Taxa de atualização |
3 Hz (tipo) |
| Interface de dados |
USB, Mini-USB, 10M/100M porta Ethernet |
| OPM |
| Faixa de comprimento de onda |
800 nm~1700 nm |
| Conector |
UniversalFC/SC/ST |
| Alcance do ensaio |
-50 dBm~+26 dBm |
| Incerteza |
± 5% |
| Comprimento de onda de calibração |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Comprimento de onda |
Consistente com o comprimento de onda de saída OTDR |
| Potência de saída |
≥ 5 dBm |
| Estabilidade |
CW,± 0,5 dB/15 min ((Teste após 15 minutos de pré-aquecimento de arranque) |
| Conector |
FC/UPC ((SC, ST intercambiáveis) |
| VFL |
| Comprimento de onda |
650nm士20nm |
| Potência de saída |
≥ 10 MW |
| Modo |
CW/1Hz/2Hz |
| Conector |
FC/SC/ST |
| Outros |
| Exibição |
Ecrã LCD colorido de 5 polegadas + toque |
| Fornecimento de energia |
Adaptador AC/DCA: entrada:100V~240V, 50/60Hz, 0.6ASaída:12V~19V, 1.5A, Bateria Li:7.4V, 5200mAh |
| Horário de funcionamento da bateria |
≥ 10h |
| Temperatura de funcionamento |
-10°C~+50°C |
| Temperatura de armazenamento |
-40°C~+70°C |
| Umidade relativa |
0~95% Não condensante |
| Peso |
< 1,2 kg |
| Tamanho |
208 mmx110 mmx56 mm |
| Funções do anfitrião: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (Detector de compras adicionais) /Optical Loss Test |
| |
| Lista de configurações |
| - Não, não. |
Nome |
Quantidade |
Observação |
| 1 |
Anfitrião |
1 |
|
| 2 |
Adaptador AC/DC |
1 |
|
| 3 |
Manual do utilizador |
1 |
|
| 4 |
Disco em U (incluindo software de análise/Manual do utilizador) |
1 |
|
| 5 |
Adaptador SC |
1 |
|
| 6 |
Caneta sensível ao toque |
1 |
|
| 7 |
Certificado de calibração |
1 |
|
| 8 |
Fitas de algodão limpas |
10 |
|
| 9 |
Certificado de qualificação/Cartão de garantia de serviço pós-venda |
1 |
|
| 10 |
Mochila (com alças) |
1 |
|
