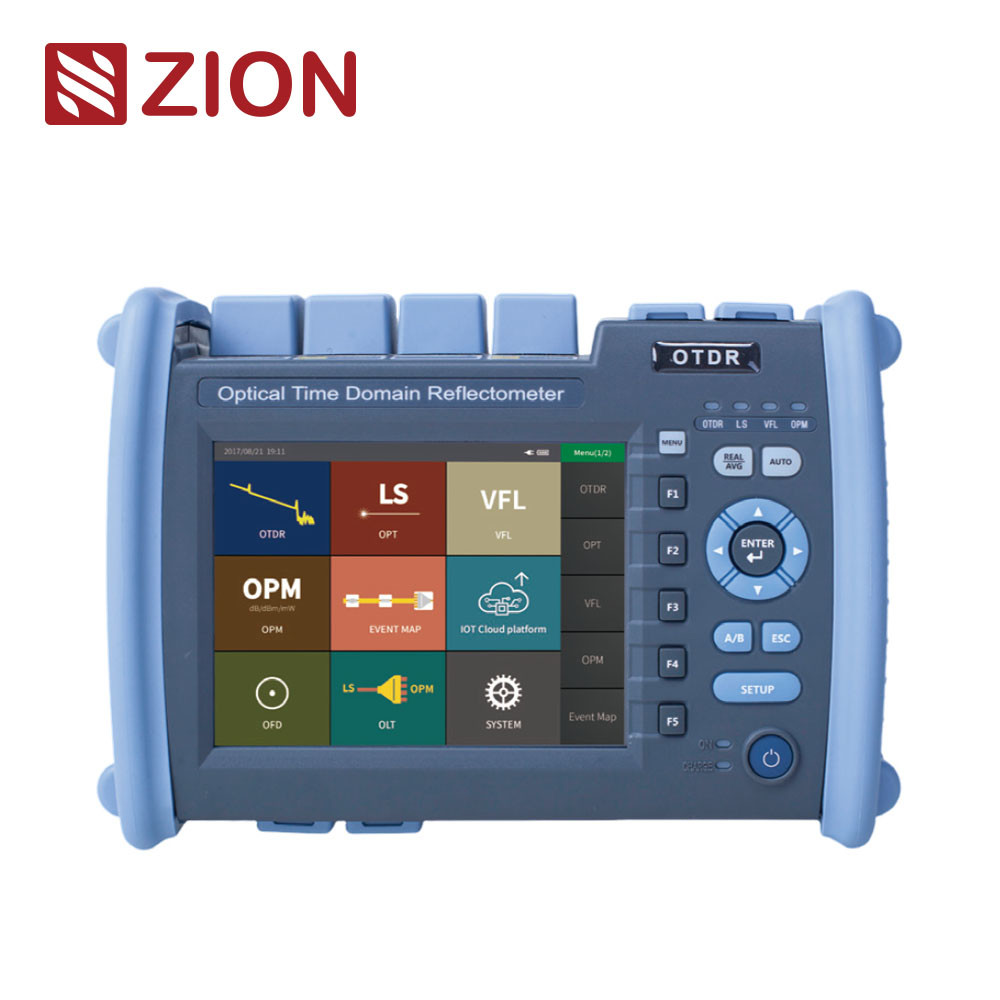

O ZCOTDR-6000 OTDR Multifuncional Refletômetro Óptico no Domínio do Tempo adota tela colorida de 5,6 polegadas, operação dupla de teclas e toque. Ele integra OTDR, Localização Visual de Falhas, Event Map, Medidor de Potência Óptica, Fonte de Luz, Teste de Perda Óptica, Detecção de Face Final Óptica, multifunções para ajudar os clientes a resolver eficientemente o teste e a manutenção em campo; Gerenciamento inteligente de energia, 20 horas de espera super longa, garantia eficiente de teste e manutenção em campo.
É usado principalmente para medir o comprimento, a perda, a qualidade da conexão e outros parâmetros de todos os tipos de fibra óptica e cabo. Pode ser amplamente utilizado na construção de engenharia, reparo de emergência do sistema de comunicação do sistema de comunicação de fibra óptica, pesquisa e medição de produção de cabo de fibra óptica. |
|
|
|
|
| Características do produto |
|
|
|
|
| • Área cega de evento de 0,8 m, fácil de testar jumper de 5 m |
 |
|
| • Detecção de teste online, proteção ativa APD |
|
| • Função de diagnóstico automático exclusivo dos resultados do teste |
|
| • Processamento em lote de dados e impressão de formulários de relatório |
|
| • Modo de operação dupla de tecla + tela sensível ao toque |
|
| • Suporte a teste SM/MM/SM+MM |
|
| • Formato de saída de arquivo SOR padrão |
|
| • Teste simultâneo de múltiplos comprimentos de onda |
|
| • Nomenclatura em chinês e inglês |
|
|
| Especificações técnicas |
|
|
|
|
| ZCOTDR-6000 |
| Modelo |
S1 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 |
M1 |
SM1 |
SM2 |
| Tipo |
SM |
MM |
SM/MM |
| Comprimento de onda |
1310nm
1550nm |
1310nm
1490nm
1550nm |
1310nm
1550nm
1625nm |
1310nm
1550nm
1650nm |
1310nm
1490nm
1550nm
1625nm |
850nm
1300nm |
850nm
1300nm
1310nm
1550nm |
| Faixa Dinâmica Máxima (dB) |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Zona Cega de Evento |
1m |
0,8m |
1m |
| Zona Cega ATT |
6m |
| Faixa de Teste |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Largura do Pulso |
5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Precisão de Alcance |
±(0,75m+Intervalo de Amostra+0,005%xDistância do Teste) |
| Precisão de Perda |
±0,05dB/dB |
| Pontos de Amostragem |
16k~256k |
| Resolução da Amostra |
0,05m-16m |
|
| OTDR |
| Precisão de Reflexão |
±3dB |
| Formato do Arquivo |
Formato de Arquivo Padrão SOR |
| Análise de Perda |
Método de 4 pontos / método de 5 pontos |
| Nível de Segurança do Laser |
Classe Ⅱ |
| Taxa de Atualização |
3Hz (Típico) |
| Armazenamento de Dados |
Armazenamento interno:<3000 curvas; Armazenamento externo: 4G bits |
| Conector |
FC/UPc(Intercambiável sc,sT) |
| Interface de Dados |
USB,MinHUSB,Porta Ethernet 10M/100M |
| OPM |
| Faixa de Comprimento de Onda |
800nm~1700nm |
| Conector |
Universal FC/SC/ST |
| Escopo do Teste |
-50dBm~+26dBm |
| Incerteza |
±5% |
| Comprimento de onda de calibração |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Comprimento de onda |
Consistente com o comprimento de onda de saída do OTDR |
| Potência de saída |
≥-5dBm |
| Estabilidade |
CW, +0,5dB/15min (Teste após 15 minutos de pré-aquecimento) |
| Conector |
FC/UPC(Intercambiável sC,ST) |
| VFL |
| Comprimento de onda |
650nm士20nm |
| Potência de saída |
≥10 mW |
| Modo |
CW/1Hz/2Hz |
| Conector |
FC/UPC(Intercambiável sc,sT) |
| O índice de Teste de Perda Óptica refere-se ao índice da fonte de luz e do medidor de potência óptica acima. |
|
|
|
|
| Outros |
| Tela |
LCD colorido de 5,6 polegadas + tela sensível ao toque |
| Fonte de alimentação |
Adaptador AC/DC: entrada: 100v~240V, 50/60Hz,0,6A, Saída: 12V-19v, 15A, Bateria de lítio: 7,4v, 5200mAh |
| Temperatura de trabalho |
-10°C~+50°C |
| Temperatura de armazenamento |
40°C~+70°C |
| Umidade relativa |
0~95%,Sem Condensação |
| Peso |
<1,2kg |
| Tamanho |
227mmx160mmx70mm |
| Funções do Host: OTDR/OPM/VFL/LS/Event Map/Detecção de Extremidade de Fibra (Detector de compra adicional) /Teste de Perda Óptica |
|
|
|
|
|
| Lista de configuração |
|
|
|
|
| Nº |
Nome |
Quantidade |
Observação |
| 1 |
Host |
1 |
|
| 2 |
Adaptador AC/DC |
1 |
|
| 3 |
Manual do Usuário |
1 |
|
| 4 |
U-disk (incluindo software de análise/Manual do Usuário) |
1 |
|
| 5 |
Adaptador SC |
1 |
|
| 6 |
Caneta de toque |
1 |
|
| 7 |
Certificado de Calibração |
1 |
|
| 8 |
Fatias de algodão limpo |
10 |
|
| 9 |
Certificado de Qualificação/Cartão de Garantia de Serviço Pós-Venda |
1 |
|
| 10 |
Mochila (com alças) |
1 |
|
