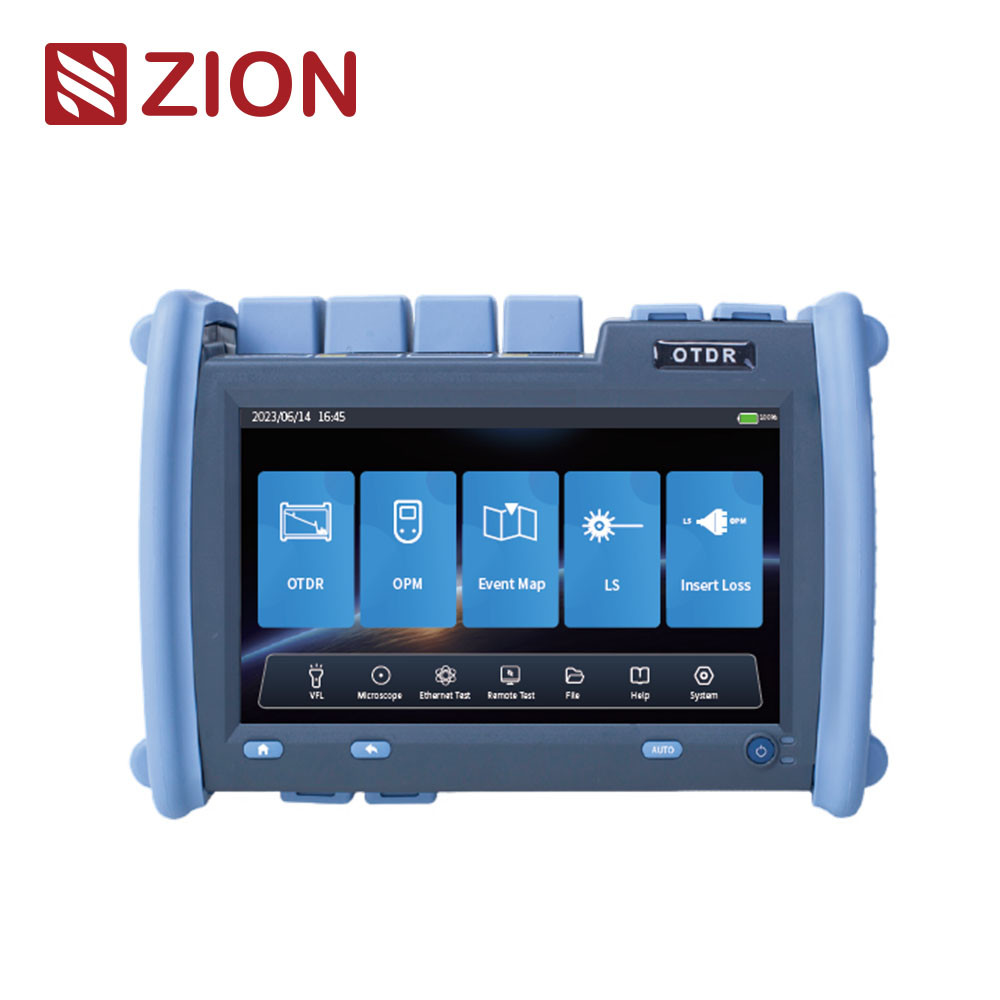

O OTDR de alto desempenho da série ZCOTDR-6800 adota uma tela colorida de 7 polegadas, o que facilita a operação. Ele integra funções multifuncionais para ajudar os clientes a resolver o teste de campo de links de comunicação e a manutenção posterior de forma mais eficaz. A faixa dinâmica máxima é de 45dB. Ele pode ser penetrado através do divisor de luz para melhorar efetivamente o desempenho no teste de rede PON.
As séries ZCOTDR-6800 são usadas principalmente para medir o comprimento, a perda e a qualidade da conexão de fibra óptica e cabo. É amplamente utilizado na construção de engenharia, teste de manutenção de linha, reparo de emergência, desenvolvimento e medição de produção de fibra óptica e cabo óptico. É usado principalmente em linhas de tronco urbanas, rede de backbone e rede de área metropolitana. |
|
|
|
|
| Características do produto |
|
|
|
|
| • Processador quad-core, sistema Linux, controle suave |
 |
| • A área cega mínima do evento é 0,8m, a faixa dinâmica máxima é 45dB |
| • Grande capacidade de armazenamento, armazenamento interno >12GB |
| • Gere relatório de teste e diagnóstico em PDF com um clique |
| • Tela capacitiva multitoque HD, resolução 1024X600 |
| • Teste de divisor de rede PON, suporte de até 1/64 |
| • Formato de saída de arquivo SOR padrão |
| • O nome do arquivo pode ser exibido em chinês e inglês |
• Integra OTDR/VFL/LS/OPM/Event Map/Teste de Perda
/Identificador de Extremidade/Remoto Ethernet/Teste de Rede |
|
| Especificações técnicas |
|
|
|
|
| ZCOTDR-6800 OTDR |
| Modelo |
S1 |
S2 |
D0 |
D1 |
D2 |
D3 |
D4 |
T1 |
T2 |
T3 |
T4 |
F1 |
M1 |
SM1 |
| Tipo |
SM |
|
MM |
SM/MM |
| Comprimento de Onda |
1650nm |
1310nm
1550nm |
1310nm
1490nm
1550nm |
1310nm
1550nm
1625nm |
1310nm
/1550nm
/1650nm |
1310nm
1490nm
1550nm
1625nm |
850nm
1300nm |
850nm
1300nm
1310nm
1550nm |
| Faixa Dinâmica Máxima (dB) |
33 |
38 |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
38
36
36 |
32
30
30 |
42
40
40 |
42
40
40 |
37
35
35
35 |
26
28 |
26
28
35
33 |
| Zona Cega de Evento |
1m |
0,8m |
0,8m |
1m |
0,8m |
1m |
1m |
1m |
| Zona Cega ATT |
5m |
4m |
4m |
5m |
4m |
4m |
5m |
5m |
| Faixa de Teste |
100m/500m/1,25km/2,5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Largura do Pulso |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Precisão de Alcance |
±(0,75m+Intervalo de Amostra+0,005%xDistância do Teste) |
| Precisão de Perda |
±0,01dB/dB |
| Pontos de Amostra Máximos |
≥256k |
| Resolução da Amostra |
0,05m-4m |
|
| OTDR |
| Precisão de Reflexão |
0,03dB/dB |
| Formato do Arquivo |
Formato de Arquivo Padrão SOR |
| Análise de Perda |
Método de 4 pontos / método de 5 pontos |
| Nível de Segurança do Laser |
Classe Ⅱ |
| Taxa de Atualização |
3Hz (Típico) |
| Armazenamento de Dados |
≥12GB |
| Conector |
FC/UPc(SC,ST intercambiáveis) |
| OPM |
| Faixa de Comprimento de Onda |
800nm~1700nm |
| Conector |
Universal FC/SC/ST |
| Escopo do Teste |
-50dBm~+26dBm/-70dBm~+10dBm |
| Incerteza |
±5% |
| Comprimento de Onda de Calibração |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Comprimento de Onda |
Consistente com o comprimento de onda de saída do OTDR |
| Potência de Saída |
≥-5dBm |
| Estabilidade |
CW, +0,5dB/15min (Teste após 15 minutos de pré-aquecimento) |
| Conector |
FC/UPC(SC,ST intercambiáveis) |
| VFL |
| Comprimento de Onda |
650nm士20nm |
| Potência de Saída |
≥10 mW |
| Modo |
CW/1Hz/2Hz |
| Conector |
FC/UPC(SC,ST intercambiáveis) |
| O índice de Teste de Perda Óptica se refere ao índice da fonte de luz e do medidor de potência óptica acima. |
|
|
|
|
| Outros |
| Exibição |
Tela sensível ao toque colorida de 7 polegadas, resolução 1024X600 |
| Fonte de alimentação |
Adaptador AC/DC: entrada: 100v~240V, 50/60Hz,0,6A, Saída: 12V-19v, 15A, Bateria de lítio: 7,4v, 5200mAh |
| Temperatura de trabalho |
-10°C~+50°C |
| Temperatura de armazenamento |
40°C~+70°C |
| Umidade relativa |
0~95%,Sem Condensação |
| Peso |
<1,2kg |
| Tamanho |
227mmx160mmx70mm |
| Interface de dados |
USB-Ax2, porta Tipo-C, LAN RJ45 100/1000Mbit/s |
| Dissipação de energia |
<6W |
| Funções do Host: OTDR/OPM/FL/LS/Event Map/Detecção de Extremidade de Fibra /Teste de Perda Óptica /Remoto Ethernet/Teste de Rede |
|
| Lista de configuração |
|
|
|
|
| Nº |
Nome |
Quantidade |
Observação |
| 1 |
Host |
1 |
|
| 2 |
Adaptador AC/DC |
1 |
|
| 3 |
Disco U (contendo software de análise/Manual do Usuário) |
1 |
|
| 4 |
Linha de dados |
1 |
|
| 5 |
Adaptador SC OTDR |
1 |
|
| 6 |
Adaptador SC OPM |
1 |
|
| 7 |
Manual do Usuário |
1 |
|
| 8 |
Certificado de Calibração |
10 |
|
| 9 |
Certificado/Cartão de garantia |
1 |
|
| 10 |
Pedaço de algodão limpo |
1 |
|
| 11 |
Botão de couro |
1 |
|
| 12 |
Mochila especial para instrumentos |
1 |
|
