Caixa de Cabo de Lançamento OTDR com Capacidade para Fibra de 2000 m para Design Robusto e Pronto para Campo e Testes Resistentes à Água e Poeira

OTDR Launch Cable Box with 2000 m Fiber Capacity for Field-Ready Rugged Design and Water & Dust Resistant Testing

Informação Básica

Lugar de origem:	Ningbo China
Marca:	Zion communication
Número do modelo:	Acessórios OTDR

Quantidade de ordem mínima:	10 caixas
Detalhes da embalagem:	1pcs/caixa
Tempo de entrega:	Normalmente 25 dias de trabalho

Melhor preço contacto

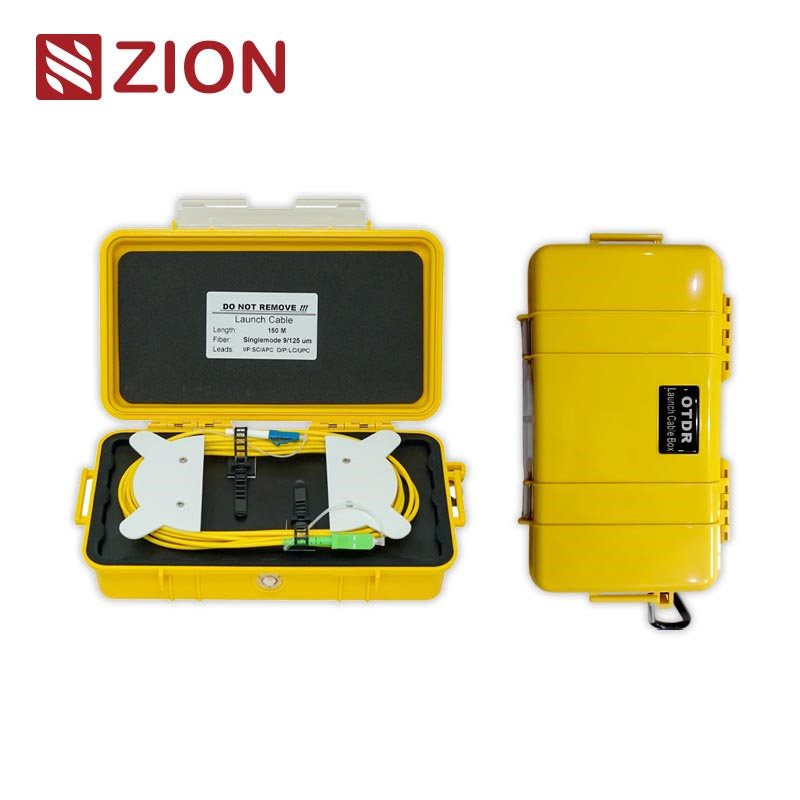

Caixa de Cabo de Lançamento OTDR

As caixas de cabo de lançamento OTDR são projetadas para melhorar a precisão da medição OTDR, minimizando o impacto do pulso de lançamento OTDR. Usadas como um cabo de lançamento/recepção, esta caixa robusta e pronta para campo ajuda os técnicos a testar a perda de link, a refletância do conector e eventos de extremidade próxima/distante com maior confiança.

Supressor de Pulso · Linha de Atraso · Teste em CampoAté 2000 m de Capacidade de FibraOpções SM/MM (G.652D / G.657A / OM1–OM4)

■Aplicações e Benefícios

Aplicações Típicas

Use como cabo de lançamento/recepção OTDR.
Teste perda de link com um OTDR.
Meça a perda de inserção e a refletância de conectores de extremidade próxima/distante.
Suprima a primeira reflexão no início de uma fibra (supressor de pulso).

Recursos Prontos para Campo

Embalagem compacta e robusta para trabalho e treinamento em campo.
Ajuda a evitar danos à fibra e melhora a confiança na medição.
Trava composta fornece uma vedação positiva e fácil abertura com trava.
Resistente à água e poeira para ambientes agressivos.
Válvula de purga automática para mudanças de altitude e temperatura.
A caixa pode conter até 2.000 m de fibra.

■Especificações Técnicas

Parâmetro	Especificação
Dimensão da Caixa	23,8 cm × 14,1 cm × 6,7 cm
Material da Caixa	Polipropileno SR
Cor da Caixa	Amarelo
Peso	0,75 kg (sem fibra)
Embalagem	Estojo de transporte resistente de casca rígida
Temperatura de Armazenamento	–40°C a +85°C
Temperatura de Operação	–40°C a +85°C
Umidade	0–95% (sem condensação)
Tipos de Fibra	G.652D, G.657A, OM1, OM2, OM3, OM4
Comprimento da Fibra (m)	100 a 2000 (máx.)
Comprimento do Cabo	2 metros, buffer de 3 mm
Perda Típica	< 0,5 dB a 1310 nm para 1000 m
Tipos de Conector	SC / LC / FC / ST
Opções de Polimento	PC, UPC, APC
Perda de Retorno*	UPC ≥ 50 dB, APC ≥ 60 dB, PC ≥ 35 dB

*Os valores de perda de retorno dependem do tipo de conector e da opção de polimento.

■Informações para Pedidos

Formato do Modelo: OTDR-A-B-C-D

A: Conector de Entrada (SC / LC / FC / ST)
B: Conector de Saída (SC / LC / FC / ST)
C: Modo de Fibra (G.652D / G.657A / OM1 / OM2 / OM3 / OM4)
D: Comprimento da Fibra (100–2000 m)

Precisa de uma configuração personalizada para treinamento, calibração ou zonas de eventos OTDR específicas? Entre em contato com a ZION para opções de construção.
