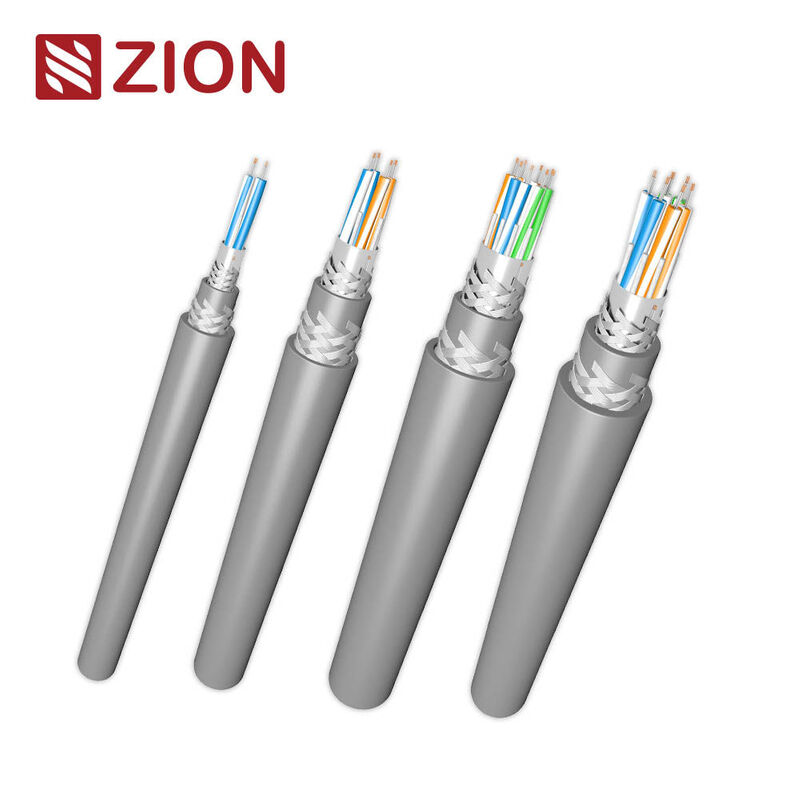

Cabo de comunicação industrial RS485 24AWG com blindagem de folha + malha e impedância de 120Ω para alta resistência a EMI

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
Informação Básica
Lugar de origem: Ningbo, Xangai
Marca: hellosignal
Número do modelo: RS-485
Quantidade de ordem mínima: 10 km
Detalhes da embalagem: rolo, carretel de madeira, caixa, palete
Tempo de entrega: Normalmente 25 dias de trabalho
Melhor preço contacto
Informação detalhada
Destacar:

Cabo RS485 24AWG

,

Cabo de comunicação industrial com blindagem de folha+trança

,

Cabo de dados RS485 de 120Ω

Descrição de produto

Cabo RS485 Série 24AWG | 1–4 Pares | Blindagem Foil+Trança | LSZH / CMP / PE | 120Ω
Série de Cabos Industriais RS485 - 24AWG, 1-4 Pares
Blindagem Foil + Trança • LSZH / PVC CMP / FEP CMP / Jaqueta PE • 120Ω
Modelos Disponíveis: 732011 • 732013 • 732014 • 732021 • 732023 • 732024 • 732025 • 732031 • 732041
A série premium RS485 24AWG da ZION COMMUNICATION oferece uma gama completa de cabos de comunicação de nível industrial, altamente resistentes a EMI, projetados para redes de dados seriais RS485/RS422. Esta série integra blindagem dupla (Foil + Trança de Cobre Estanhado), isolamento FPE e diversas opções de jaqueta, incluindo LSZH (Eca) para segurança predial, PVC/FEP com classificação CMP para instalações em plenum e jaqueta PE para ambientes exigentes.
Ideal para CLP, Modbus, BMS/HVAC, instrumentação, controle de acesso, sistemas de alarme de incêndio e automação industrial.
Destaques da Série
  • Condutores de cobre estanhado multifilares 24AWG para baixa atenuação e integridade robusta do sinal
  • Dupla Blindagem: Folha de Alumínio + Trança de Cobre Estanhado para forte imunidade a EMI/RFI
  • Impedância característica de 120Ω para redes multi-drop RS485/RS422
  • Baixa capacitância para comunicação de longa distância
  • Múltiplos materiais de jaqueta para diferentes requisitos de instalação:
    • LSZH (Eca): Livre de halogênio e baixa emissão de fumaça para edifícios e espaços públicos
    • PVC CMP: Classificado para plenum para espaços de ventilação seguros contra incêndio
    • FEP CMP: Cabo plenum resistente ao fogo de alto desempenho
    • Jaqueta PE: Ambientes externos/industriais robustos
  • Temperatura de operação: -20°C a +60°C
  • Desempenho estável em ambientes com VFDs, motores e alto ruído EMI
Aplicações Típicas
  • Barramentos de comunicação serial RS485 / RS422
  • Redes de campo Modbus RTU / BACnet MS/TP
  • Automação de CLP e sistemas de controle industrial
  • Sistemas de Gerenciamento Predial (BMS)
  • Controle e monitoramento de HVAC
  • Controle de acesso / CFTV / sistemas de segurança
  • Distribuição de sinal de alarme de incêndio (modelos CMP/LSZH)
  • Fiação de sensores, instrumentação e controle de processos
Construção do Cabo
Componente Descrição
Condutor Cobre estanhado multifilar 24AWG
Estrutura do Par Pares trançados com isolamento com código de cores
Isolamento FPE (Polietileno Espumado)
Blindagem #1 Folha de Alumínio (cobertura de 100%)
Blindagem #2 Trança de Cobre Estanhado
Fio Dreno Fio dreno de cobre estanhado multifilar
Opções de Jaqueta LSZH Eca / PVC CMP / FEP CMP / PE
Cor Cinza padrão (outras opcionais)
Ripcord Incluído
Características Elétricas (Típicas da Série)
Propriedade Valor
Resistência CC ~24 Ω/1000 pés (78,7 Ω/km)
Capacitância (Cond-Cond) 12,8 pF/pé (42 pF/m)
Capacitância (Cond-Blindagem) 75-76 pF/m típico
Impedância Característica 120 Ω
Velocidade de Propagação ~78%
Tensão Nominal 300 V
Mecânica e Ambiental
Propriedade Valor
Temperatura de Operação -20°C a +60°C
Raio de Curvatura ≥ 10 × D.E.
Adequação Ambiental Interior / industrial / plenum / Zonas Seguras LSZH
Roteamento de Aplicação Eletroduto, bandeja, áreas de plenum, salas de equipamentos
Tabela de Seleção de Modelos -- 24AWG (1P-4P)
(Posso preencher automaticamente os valores de D.E. e peso de planilhas, se necessário)
Modelo Pares Tipo de Jaqueta Blindagem D.E. Nominal Aplicação
732011 1P LSZH Eca Foil + Trança 0,270 pol (detectado) BMS, HVAC, controle de sinal
732013 1P PVC CMP Foil + Trança (dados extraíveis) RS485 seguro contra incêndio em plenum
732014 1P FEP CMP Foil + Trança (dados extraíveis) Fiação de plenum de alta temperatura
732021 2P LSZH Eca Foil + Trança (dados extraíveis) BMS/HVAC multicanal
732023 2P PVC CMP Foil + Trança (dados extraíveis) Alarmes de incêndio / painéis FA
732024 2P FEP CMP Foil + Trança (dados extraíveis) Plenum, áreas de alta EMI
732025 2P Jaqueta PE Foil + Trança (dados extraíveis) Exterior/industrial leve
732031 3P LSZH Eca Foil + Trança (dados extraíveis) Automação predial
732041 4P LSZH Eca Foil + Trança (dados extraíveis) Redes multi-nó RS485
Padrões e Conformidade
  • Opções com classificação UL/NEC CMP disponíveis
  • LSZH Eca para conformidade de segurança predial da UE
  • Conforme RoHS 2 (2011/65/UE)
  • Marcação CE (Diretiva de Baixa Tensão)
  • Teste de chama (VW-1 / CMP / LSZH Eca dependendo do modelo)
