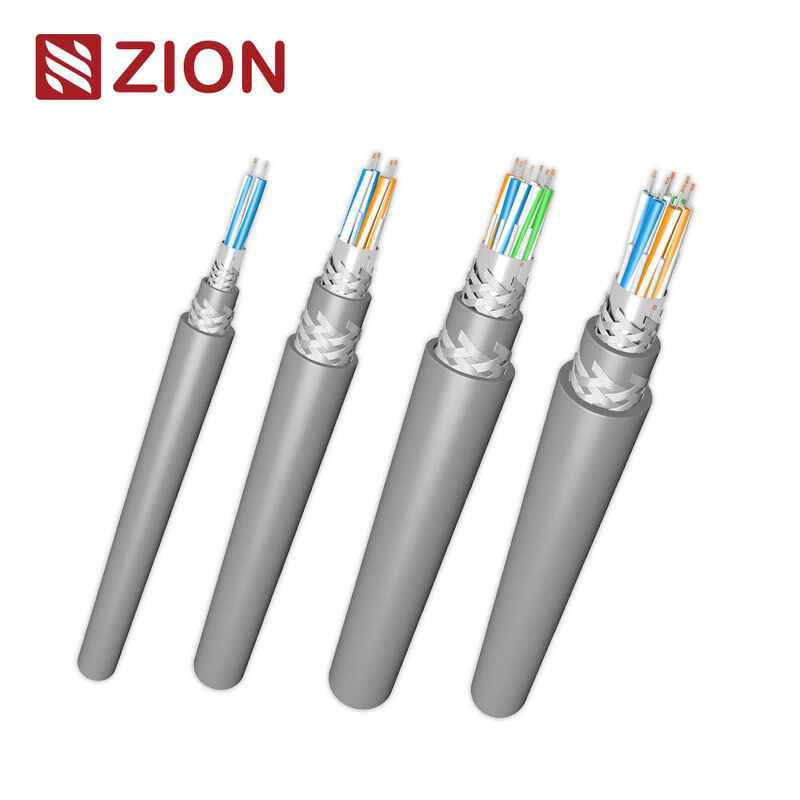

Cabo Industrial RS485 24AWG com Blindagem de Folha + Trança e Impedância de 120Ω para Ambientes de Alta EMI

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Informação Básica
Lugar de origem: Ningbo, Xangai
Marca: hellosignal
Número do modelo: RS-485
Quantidade de ordem mínima: 10 km
Detalhes da embalagem: rolo, carretel de madeira, caixa, palete
Tempo de entrega: Normalmente 25 dias de trabalho
Melhor preço contacto
Informação detalhada
Destacar:

Cabo Industrial RS485 24AWG

,

Cabo RS485 com blindagem de folha + malha

,

Cabo Industrial de 120Ω de impedância

Descrição de produto

RS485 Série de Cabos Industriais 24AWG, 1 4 pares, Folha + Escudo de trança, PVC, 120Ω
Cabos de comunicação industrial de alta resistência EMI para sistemas de dados RS485/RS422/serial
Modelos disponíveis
73201
1 Configuração de pares
73202
2 Configuração de pares
73203
3 Configuração dos pares
73204
4 Configuração dos pares
A série de cabos 24AWG RS485 da Zion Communications é projetada para ambientes industriais que exigem imunidade ao ruído superior, transmissão estável a longa distância e construção durável.Com dupla blindagem (folha de alumínio + trança de cobre enlatada), condutores de cobre enlatados e isolamento PE de espuma, esta série de cabos oferece impedância de 120Ω, baixa capacitância e excelente proteção contra interferências eletromagnéticas (EMI).
Adequado para redes PLC, automação de fábrica, instrumentação, sistemas HVAC/BMS, controlo de acesso e sistemas de comunicação baseados em RS485/RS422.
Características fundamentais
  • Duplo blindagem: folha de alumínio + trança de cobre enlatada para proteção EMI/RFI reforçada
  • 24AWG condutores de cobre enlatados para baixa atenuação e alta fiabilidade do sinal
  • Isolamento de espuma PE (FPE) garante menor capacidade e melhor desempenho de alta frequência
  • Impedância característica de 120Ω, totalmente compatível com os padrões de comunicação RS485/422
  • Baixa capacidade: ~ 12,8 pF/ft (42 pF/m) típico
  • Vestuário exterior de PVC: flexível, ignífugo, concebido para ambientes industriais interiores
  • Ideal para redes de ônibus multi-drop, transmissão RS485 de longa distância e instalações com EMI elevado
  • Temperatura de funcionamento: -20°C a +60°C
Aplicações típicas
  • Comunicação serial RS485 / RS422
  • Redes PLC e automação industrial
  • Modbus, BACnet, sistemas de campo semelhantes a Profibus
  • Sistemas de gestão de edifícios (BMS)
  • Controle e monitorização do HVAC
  • Conexão de sinais de controlo de acesso e segurança
  • Redes de instrumentação e sensores
  • Salas de controlo do motor / ambientes industriais com elevado nível de EMI
Construção de cabos
Componente Descrição
Condutor 24AWG de cobre enlatado
Estrutura de pares Pares torcidos com isolamento codificado por cores
Isolamento Polietileno de espuma (FPE)
Escudo # 1 Folha de alumínio/poliéster (100% de cobertura)
Escudo # 2 Escudo de cobre trançado, em lata
Fios de drenagem 24AWG de cobre enlatado
Capa PVC (retardante de chama), redondo
Cores Cinza padrão (outras cores disponíveis)
Ripcord Incluído para fácil remoção do casaco
Características elétricas (típicas)
Imóveis Valor típico
Resistência do condutor DC 24 Ω/1000 pés
Capacidade (Cond-Cond) 12.8 pF/ft (42 pF/m)
Capacidade (contra-escudo) 23 pF/ft típico
Impedância característica 120 Ω
Velocidade de propagação ~ 0,78 c
Corrente máxima 1A (típico)
Nomenclatura de tensão 300 V (varia de acordo com o estilo AWM)
Mecânico e Ambiental
Imóveis Valor
Temperatura de funcionamento -20°C a +60°C
Radius de inclinação (instalação) ≥ 10 × D.A.
Radius de curvatura (estático) ≥ 5 × O.D.
Adequação ambiental Áreas interiores, secas ou úmidas
Instalação Outros aparelhos de ar condicionado
Tabela de selecção do modelo
SKU Pares Contagem de condutores Uma overdose nominal. Proteção Caso de utilização típico
73201 1 Par 2 condutores 0.270 em (nominal) Folha + trança Transmissão de um só canal RS485/422
73202 2 pares 4 condutores A determinar Folha + trança Redes multi-sensores
73203 3 pares 6 condutores A determinar Folha + trança Sistemas PLC médios
73204 4 pares 8 condutores A determinar Folha + trança Multi-drop RS485 de alta EMI
Normas e conformidade
  • Modelos UL AWM aplicáveis (por ficha de produto)
  • Compatível com a RoHS/RoHS2
  • Marcação CE (Directiva de Baixa Tensão)
  • Performance contra chama: VW-1 (típica)
