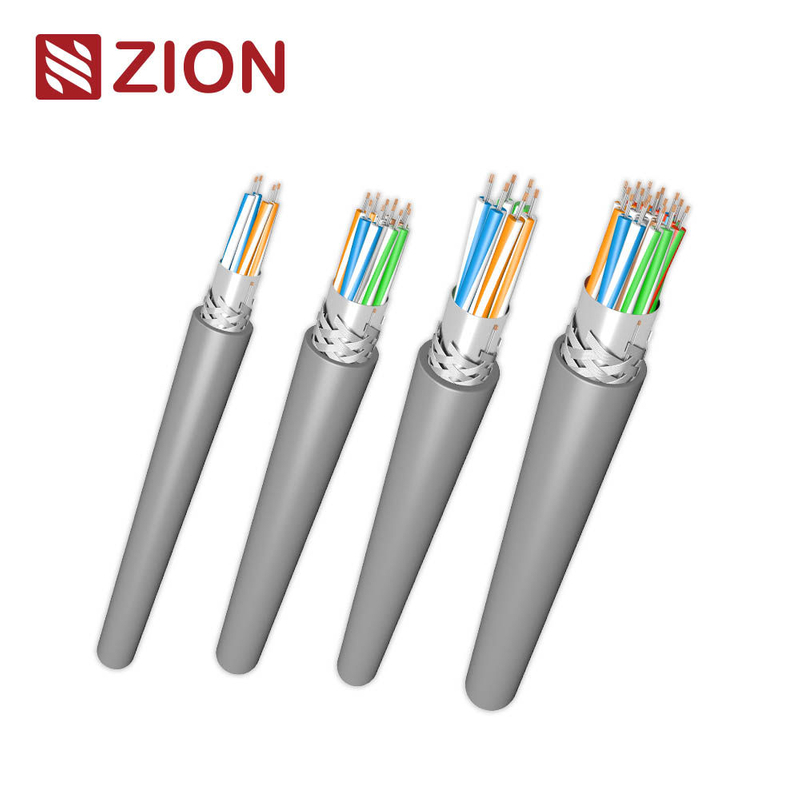

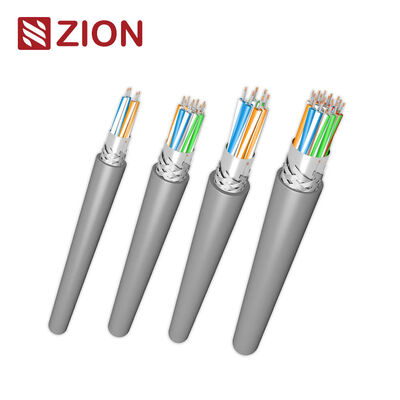

Cabo de comunicação industrial 28AWG com blindagem de fita+trança de 120Ω para transmissão de dados RS485/RS232

■Série de Cabos de Comunicação Industrial RS485/RS232

28AWG • 2–25 Pares • Blindagem de Folha + Trança • Jaqueta de PVC • 120Ω

Cabos de Dados Multi-Par Resistentes a Alta EMI para Automação Industrial e Comunicação Serial

Modelos Disponíveis:
73102 (2PR) · 73103 (3PR) · 73104 (4PR) · 73105 (5PR) · 73106 (8PR) · 73112 (12.5PR) · 73118 (18PR) · 73125 (25PR)

A série de blindagem de folha+trança RS485/RS232 da ZION COMMUNICATION foi projetada para transmissão de dados de nível industrial, oferecendo excelente proteção EMI/RFI, baixa perda de sinal e alta confiabilidade em ambientes elétricos adversos.
Usando condutores de cobre estanhado multifilares 28AWG, isolamento de PE espumado e blindagem dupla (Folha de Alumínio + Trança de Cobre Estanhado), esta série oferece impedância de 120Ω, baixa capacitância e sinalização diferencial estável para sistemas de comunicação RS485/RS422/RS232.

■Principais Características

• Estrutura de Blindagem Dupla:
  Folha de Alumínio (cobertura de 100%) + Trança de Cobre Estanhado → resistência superior a EMI, ideal para locais industriais pesados.

• Condutores de cobre estanhado multifilares 28AWG garantem flexibilidade e forte integridade do sinal.

• O isolamento de PE espumado fornece baixa capacitância para comunicação de longa distância e alta velocidade.

• Impedância característica de 120Ω otimizada para protocolos RS485/RS422/RS232.

• Excelente supressão de diafonia para instalações multi-par de alta densidade.

• Jaqueta de PVC durável, retardante de chama e adequada para ambientes industriais internos.

• Ampla gama de modelos: 2–25 pares para design de sistema flexível.

• Temperatura de operação: –20°C ~ +60°C.

• Ideal para ambientes com motores, VFDs, inversores, relés e fontes de alimentação chaveadas.

■Aplicações Típicas

• Transmissão de dados seriais RS485 / RS232

• Redes de comunicação PLC e DCS

• Automação industrial e controle de movimento

• Instrumentação e sistemas de monitoramento de fábrica

• Comunicação BMS / HVAC / Edifícios Inteligentes

• Controle de acesso, segurança, sistemas de alarme

• Cabos de controle/monitoramento multi-par de longa distância

• Ambientes industriais sensíveis a EMI ou com ruído elétrico

■Construção do Cabo

■Características Elétricas (Típicas)

* A capacitância varia ligeiramente dependendo da contagem de pares.

■Mecânica e Ambiental

■Seleção de Modelos (Série de 2–25 Pares)

Todos os modelos usam materiais e design elétrico idênticos; o diâmetro externo aumenta com a contagem de pares.

■Padrões e Conformidade
