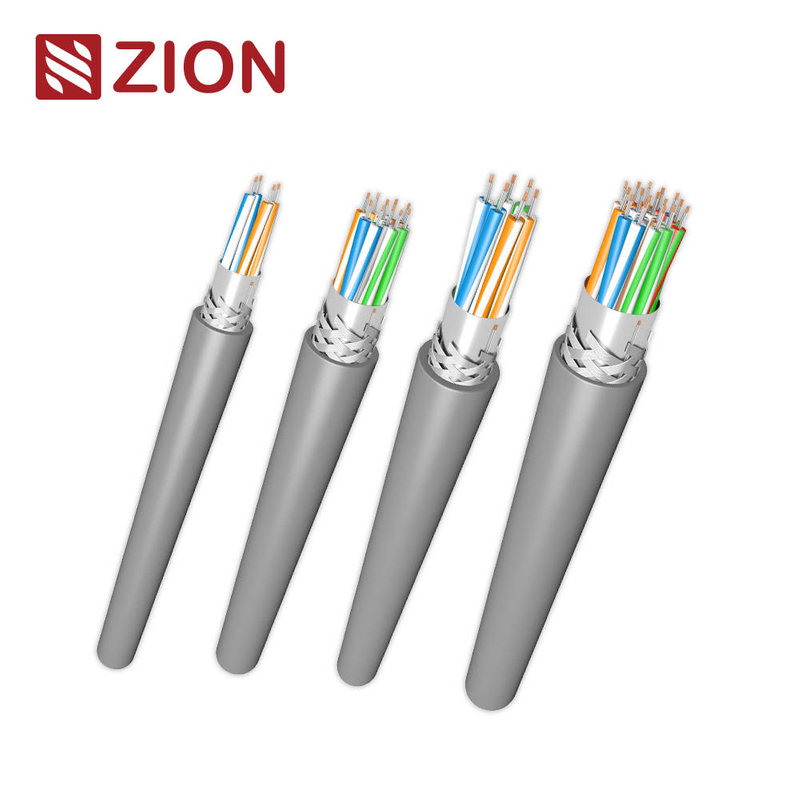

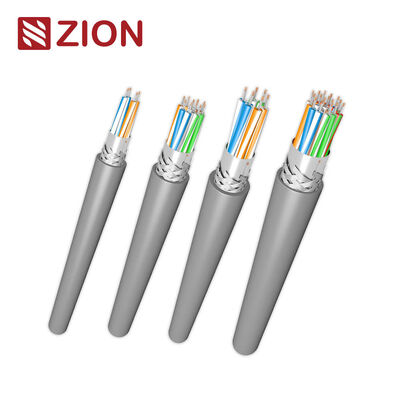

Cabo de comunicação RS485/RS232 blindado com folha de cobre estanhado trançado 28AWG com impedância de 120Ω para automação industrial

■Cable de comunicação RS485/RS232 de vários pares (28AWG, 4 ¢ 12,5 pares, proteção de folha, PVC, 120Ω)

Cabo de dados estável de baixa capacidade para automação industrial e comunicação serial

Modelos disponíveis:73004(4 pares) ·73005(5 pares) ·73006(8 pares) ·73012(12,5 pares)

Os cabos RS485/RS232 são concebidos para a transmissão de dados confiáveis, de baixo ruído e resistentes a interferências no controlo industrial, automação de edifícios, instrumentação,e sistemas de comunicação em série.
Todos os cabos possuem condutores de cobre 28AWG, isolamento PE espuma, blindagem 100% folha e uma jaqueta de PVC durável,atingindo uma impedância característica de 120Ω e uma baixa capacitância para sinalização diferencial estável de alta velocidade.

■Características fundamentais

• 28AWG condutores de cobre enlatados em latas garantem flexibilidade e alta integridade do sinal.

• O isolamento de espuma PE (FPE) reduz a capacitância e melhora o desempenho de alta frequência.

• O escudo de alumínio/poliéster (tipo Beldfoil®) proporciona uma excelente protecção EMI/RFI.

• O fio de drenagem de cobre enlatado permite um aterramento e uma terminação confiáveis do escudo.

• Impedância característica de 120Ω, ideal para sistemas de comunicação RS485/RS422/RS232.

• Baixa capacidade:

• 11 pF/ft (36 pF/m) condição a condição

• 20 pF/ft (66 pF/m) condição para blindagem

• Voltagem nominal: 150 V (CL2), 30 V (UL AWM 2919).

• Temperatura de funcionamento: -20 °C a +60 °C.

• Disponível em 4 a 12,5 pares para combinar diferentes densidades de fiação.

■Aplicações típicas

• Transmissão de dados em série RS485 / RS422 / RS232

• PLC, DCS e redes de automação de fábrica

• Controle e monitorização de movimento industrial

• Sistemas de gestão de edifícios (BMS), redes HVAC

• Sistemas de segurança, controlo de acesso e alarme

• Instrumentação, sensores e ligações I/O remotas

■Construção de cabos

■Características elétricas (típicas)

Baseado no modelo 73004, outros modelos compartilham desempenho elétrico idêntico com diferenças apenas em D.O. e peso.

■Mecânico e Ambiental

■Seleção de modelos (4 ¢ 12,5 pares)

■Normas e conformidade
