Cabos coaxial de rádio RF dieléctricos de alumínio de 1/2" para transmissão de alta eficiência até 6 GHz

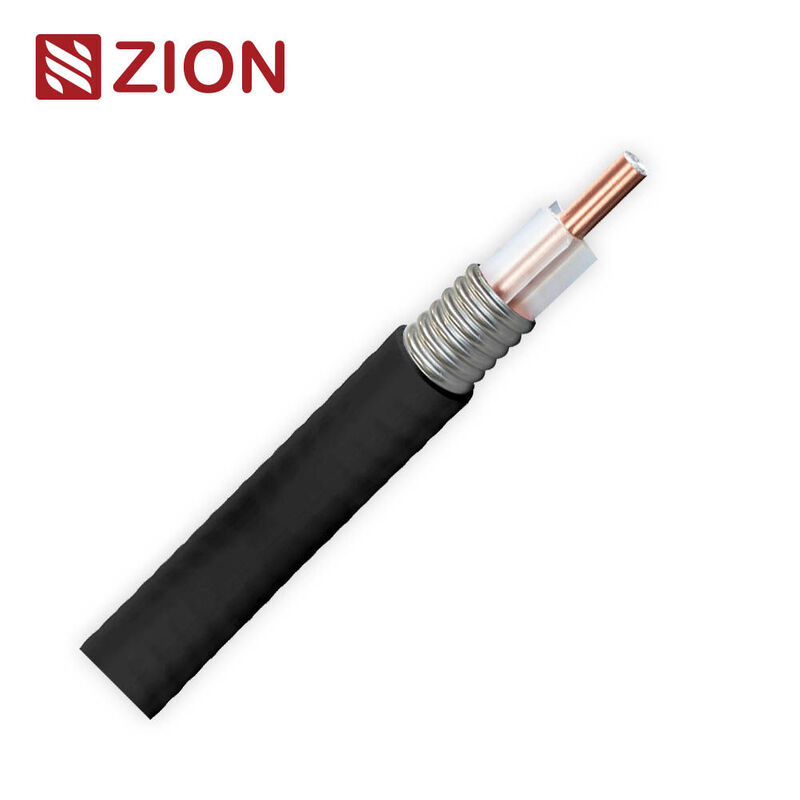

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
Informação Básica
Lugar de origem: Ningbo, Xangai
Marca: hellosignal
Número do modelo: RF
Quantidade de ordem mínima: 10 km
Detalhes da embalagem: rolo, carretel de madeira, caixa, palete
Tempo de entrega: Normalmente 25 dias de trabalho
Melhor preço contacto
Informação detalhada
Destacar:

Cabos coaxial de 1/8" de diâmetro

,

Cabo dielétrico de ar de 6 GHz

,

Cabo coaxial de alumínio corrugado

Descrição de produto

■Descrição

Este cabo coaxial RF dielétrico de ar de alumínio de 1/2" é projetado para transmissão de RF de alta eficiência em comunicação sem fio, transmissão de TV e rádio, defesa HF, rádio móvel, soluções de cabo e sistemas DAS em edifícios.
Seu condutor CCA de precisão, condutor externo de cobre corrugado e dielétrico otimizado oferecem baixa atenuação e desempenho de banda larga estável até 6 GHz.

■Características de Design

Componente Material / Especificação
Condutor interno Fio de alumínio revestido de cobre, Ø 4,75 ± 0,05 mm
Isolamento Polietileno extrudado, Ø 11,80 ± 0,20 mm
Condutor externo
Alumínio corrugado, Ø 13,80 ± 0,15 mm
Jaqueta PVC, Cor Branca, Ø 15,90 ± 0,20 mm

■Especificações Elétricas

Parâmetro Valor
Impedância 50 ± 2 Ω
Velocidade Relativa de Propagação 0,88
Capacitância 75 pF/m
Frequência Máxima de Operação 6 GHz
Potência de Pico Nominal 40 kW
Tensão de Pico de RF 2000 Volts
Tensão de Teste de Faísca da Jaqueta 8000 Vrms
Resistência CC do Condutor Interno ≤ 1,58 Ω/km
Resistência CC do Condutor Externo ≤ 2,29 Ω/km

■Especificações Ambientais

Condição Faixa de Temperatura
Instalação -20°C a +60°C
Operação -40°C a +85°C
Armazenamento -40°C a +85°C

■Especificações Mecânicas

Parâmetro Valor
Resistência à Tração 549 N
Raio de Curvatura Mínimo (único) 76 mm
Raio de Curvatura Mínimo (repetido) 127 mm
Momento de Flexão 5,4 N·m
Resistência à Compressão da Placa Plana 12 N/mm

■Condições Padrão

Atenuação, VSWR: medido à temperatura ambiente de 20°C, VSWR = 1,0
Potência Média: medido à temperatura ambiente de 40°C, VSWR = 1,0
Potência Média (alta temperatura): Temperatura do Condutor Interno = 100°C

■VSWR (Relação de Onda Estacionária de Tensão)

Faixa de Frequência VSWR Máx
680 MHz – 960 MHz ≤ 1,13
1390 MHz – 1450 MHz ≤ 1,13
1700 MHz – 2200 MHz ≤ 1,13
2300 MHz – 2700 MHz ≤ 1,22
3550 MHz – 4200 MHz ≤ 1,29
5150 MHz – 6000 MHz ≤ 1,29

■Atenuação e Manuseio de Potência

Frequência (MHz) Atenuação Típica (dB/100 m) Potência Média (kW)
100 2,41 3,18
200 3,46 2,21
450 5,32 1,44
800 7,28 1,06
900 7,76 0,99
1500 10,3 0,75
1800 11,5 0,67
2000 12,2 0,63
2200 12,8 0,61
2400 13,5 0,57
2500 13,8 0,56
2700 14,5 0,54
3500 16,9 0,46
4000 18,3 0,43
5000 20,9 0,38
6000 23,3 0,34

■Embalagem

Embalagem: 500 m por carretel
Tamanho do Carretel: 75 × 53 × 75 cm

■Certificação

O cabo está em conformidade com as normas internacionais relevantes para transmissão coaxial RF. Documentação de certificação disponível mediante solicitação.

■Pedido

Número da Peça Descrição
7101117 1-2" Air Aluminum Dielectric PVC CM
7101117R 1-2" Air Aluminum Dielectric PVC CMR/FT4
7101117P 1-2" Air Aluminum Dielectric PVC CMP/FT6
