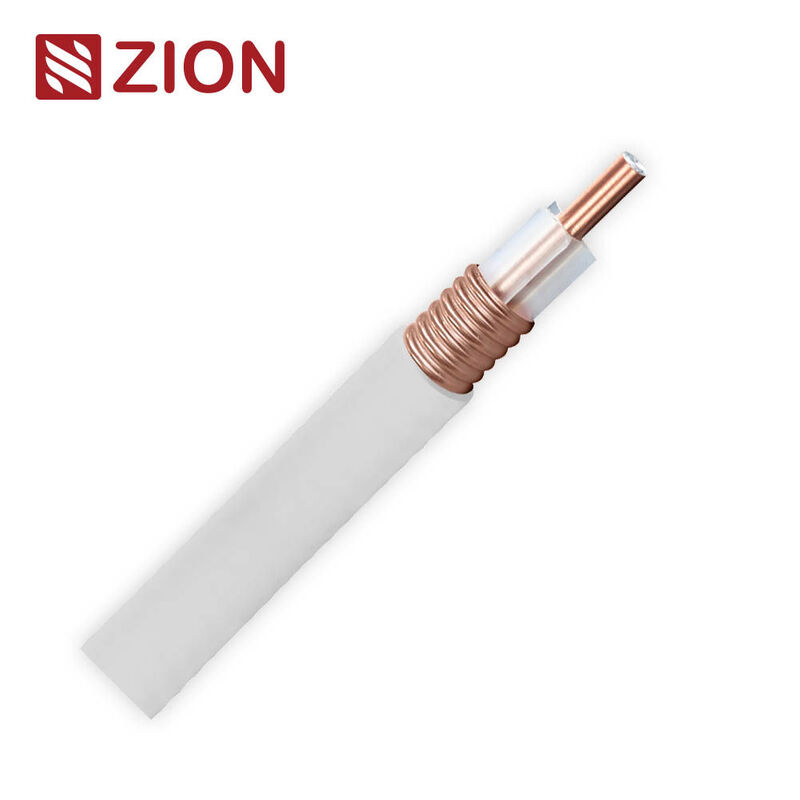

Cabo coaxial RF dielétrico de ar de cobre de 1/2" para transmissão de sinal de alto desempenho até 6 GHz

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
Informação Básica
Lugar de origem: Ningbo, Xangai
Marca: hellosignal
Número do modelo: RF
Quantidade de ordem mínima: 10 km
Detalhes da embalagem: rolo, carretel de madeira, caixa, palete
Tempo de entrega: Normalmente 25 dias de trabalho
Melhor preço contacto
Informação detalhada
Destacar:

Cabos coaxial de 1/8" de diâmetro

,

Cabo dielétrico de ar de cobre

,

Cabo coaxial de 6 GHz

Descrição de produto

■Descrição do produto

Este cabo coaxial RF dieléctrico de ar de cobre de 1/2" é projetado para transmissão de sinal RF de alto desempenho em Comunicação sem fio, TV e radiodifusão, sistemas de defesa HF, rádio móvel,Soluções de cabos, e aplicações DAS no edifício.
Seu condutor exterior de cobre ondulado, dieléctrico de baixa perda e controle de impedância de precisão garantem excelente estabilidade elétrica em frequências de até6 GHz.

■Características do projeto

Componente Material / Especificação
Condutor interno Fios de alumínio revestidos de cobre, Ø 4,75 ± 0,05 mm
Isolamento Polietileno extrudido, Ø 11,80 ± 0,20 mm
Condutor externo Cobre ondulado, Ø 13,80 ± 0,15 mm
Capa PVC, cor branca, Ø 15,90 ± 0,20 mm

■Especificações elétricas

Parâmetro Valor
Impedância 50 ± 1 Ω
Velocidade relativa de propagação 0.88
Capacidade 76 pF/m
Frequência máxima de funcionamento 6 GHz
Classificação de potência máxima 40 kW
Voltagem de ensaio de faísca do casaco 8000 Vrs
Resistência de corrente contínua do condutor interno ≤ 1,62 Ω/km
Resistência DC do condutor externo ≤ 1,90 Ω/km

■Especificações ambientais

Condição Intervalo de temperatura
Instalação -20°C a +60°C
Funcionamento -40°C a +85°C
Armazenamento -40°C a +85°C

■Especificações mecânicas

Parâmetro Valor
Resistência à tração 1120 N
Min. Raio de curvatura (simples) 76 mm
Min. raio de curvatura (repetido) 127 mm
Momento de dobra 4.1 N·m
Resistência à esmagamento da chapa plana 19.2 N/mm

■Condições normalizadas

Atenuação, VSWR:Medido a temperatura ambiente de 20°C, VSWR = 1.0
Potência média:Medido a temperatura ambiente de 40°C, VSWR = 1.0
Potência média (alta temperatura):Temperatura interna do condutor = 100°C

■VSWR (ratio de onda de tensão em pé)

Faixa de frequência VSWR Max
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700 MHz 2200 MHz ≤ 113
2300 MHz ️ 2700 MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150 MHz ️ 6000 MHz ≤ 129

■Atenuação e manipulação de potência

Frequência (MHz) Atenuação típica (dB/100 m) Potência média (kW)
200 3.14 2.3
450 4.84 1.49
800 6.64 1.09
900 7.08 1.02
1500 9.45 0.77
1800 10.5 0.69
2000 11.2 0.65
2200 11.8 0.62
2400 12.4 0.59
2500 12.7 0.59
2700 13.3 0.55
3500 15.5 0.47
4000 16.8 0.44
5000 19.3 0.38
6000 21.6 0.34

■Embalagem

Embalagem: 500 m por bobina
Tamanho do rolo: 75 × 53 × 75 cm

■Certificação

O cabo cumpre as normas internacionais relevantes para a transmissão coaxial de RF.

■Encomenda

Número da parte Descrição
7101116 1 a 2" CM de PVC dielétrico a ar
7101116R 1 a 2" CMR/FT4 de PVC dielétrico a ar
7101116P CMP/FT6 de PVC dieléctrico a ar
