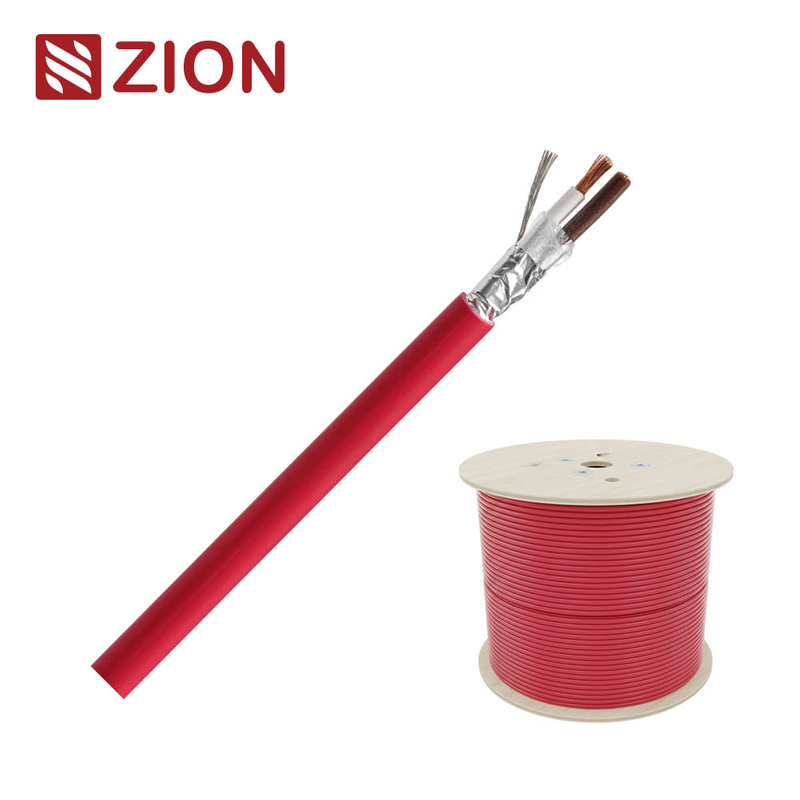

Cabo resistente ao fogo de 3 × 2,5 mm quadrados com conformidade com a norma IEC 60331-21 (FE90) e bainha LSZH para sistemas de segurança contra incêndio

Informação Básica

Lugar de origem:	Ningbo, Xangai
Marca:	Zion communication
Número do modelo:	FR331-OS

Quantidade de ordem mínima:	10 km
Detalhes da embalagem:	rolo, carretel de madeira, caixa, palete
Tempo de entrega:	Normalmente 25 dias de trabalho

Melhor preço contacto

Informação detalhada

Destacar:

Cabo resistente ao fogo de 3 × 2

5 mm quadrados

Cabo de alarme de incêndio IEC 60331-21 (FE90)

Descrição de produto

FR331-OS-0325

Cabo Resistente ao Fogo 3 × 2,5 mm quadrados | IEC 60331-21 (FE90) / LSZH / Conforme BS 6387 (Vermelho RAL 3000)

Informações Gerais

Item	Especificação
Nome do Produto	Cabo Resistente ao Fogo
Nº do Modelo	FR331-OS-0325
Tipo de Construção	CU / FR / OS / LSZH (Blindado Geral)
Material do Condutor	Cobre Nu Encalhado (Classe 5, EN 60228)
Tamanho do Condutor	45 × 0,25 mm
Secção Nominal	3 × 2,5 mm quadrados
Tensão Nominal	300 / 500 V
Temperatura de Operação	−30 °C ~ +90 °C
Cor Externa	Vermelho RAL 3000
Normas Aplicáveis	IEC 60331-21 (FE90), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50266-2-4, CE, RoHS

Detalhes da Construção

Componente	Material / Descrição	Padrão	Dimensões
Condutor	Cobre Nu Encalhado	EN 60228	45 × 0,25 mm
Resistência CC (20 °C)	--	EN 60228	7,98 Ω/km
Isolamento	Borracha de Silicone (Resistente ao Calor)	IEC/EN 60811-203	0,5 mm de espessura
Diâmetro do Isolamento	--	IEC/EN 60811-201	3,1 ± 0,1 mm
Cores do Isolamento	Castanho / Branco / Preto	--	--
Resistência de Isolamento	> 200 MΩ/km	--	--
Blindagem Geral	Folha de Alumínio (Sobreposta)	--	0,04 × 24 mm
Fio de Drenagem	Cobre Estanhado (7 × 0,3 mm)	--	--
Bainha Externa	LSZH (Baixa Emissão de Fumaça Zero Halogênio)	IEC/EN 60811-202	0,9 mm de espessura
Diâmetro Externo	--	IEC/EN 60811-203	8,7 ± 0,2 mm
Passo da Torção	--	--	136 ± 10 mm
Indutância	--	--	2,3 mH/km
Teste de Alta Tensão	EN 50288-7	2,0 kV / 1 min	--

Desempenho de Segurança e Fogo

Item de Teste	Padrão	Descrição / Requisito
Resistência ao Fogo	IEC 60331-21 (FE90) / BS 6387 CAT B, CAT C	Mantém a integridade do circuito por 90 min a 750-850 °C
Propagação de Chama	IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4	Restringe a propagação da chama em cabos individuais e agrupados
Densidade de Fumaça	IEC 61034-1/2	Baixa emissão de fumaça garante visibilidade durante o fogo
Emissão de Gás Corrosivo	IEC 60754-1/2 / EN 50267	Baixa liberação de gás ácido, livre de halogênio
Conformidade RoHS	Diretiva da UE 2011/65/UE	Confirmado (Livre de Pb, Cd, Hg, Cr⁶⁺, PBB, PBDE)

Características Elétricas e Mecânicas

Resistência de Isolamento:> 200 MΩ/km
Tensão de Suporte:2,0 kV (1 min)
Indutância:2,3 mH/km
Temperatura de Operação:−30 °C ~ +90 °C
Raio de Curvatura Mínimo:10 × DE
Duração de Sobrevivência ao Fogo:90 min (FE90)

Aplicações

Projetado para sistemas de proteção contra incêndio, controle e emergência que exigem integridade do circuito durante a exposição ao fogo
Circuitos de alarme de incêndio e iluminação de emergência
Sistemas de extração de fumaça e controle de segurança
Hospitais, túneis, aeroportos, instalações industriais

Principais Características

Resistência ao Fogo FE90:Mantém a integridade elétrica por 90 minutos a 850 °C
Bainha LSZH:Baixa emissão de fumaça e livre de halogênio para segurança humana
Isolamento de Silicone + Mica com Blindagem de Alumínio:Excelente proteção térmica e EMI
Segurança Certificada:Atende à conformidade com IEC, BS, EN, CE e RoHS
