Informação detalhada

Condutor:	CCS	Dielétrico:	PE espumado
Escudo 1:	Al-Foil	Escudo 2:	Trança de alumínio
Jaqueta:	CMR avaliou o PVC	Cor:	Preto ou branco
Pacote:	305M, 1000FT, carretel de madeira, caixa
Destacar:	cabo coaxial protegido quadrilátero , cabo coaxial do protetor do quadrilátero rg6

Descrição de produto

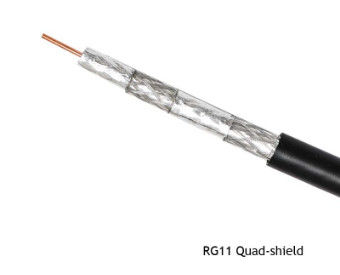

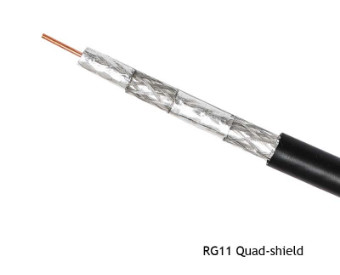

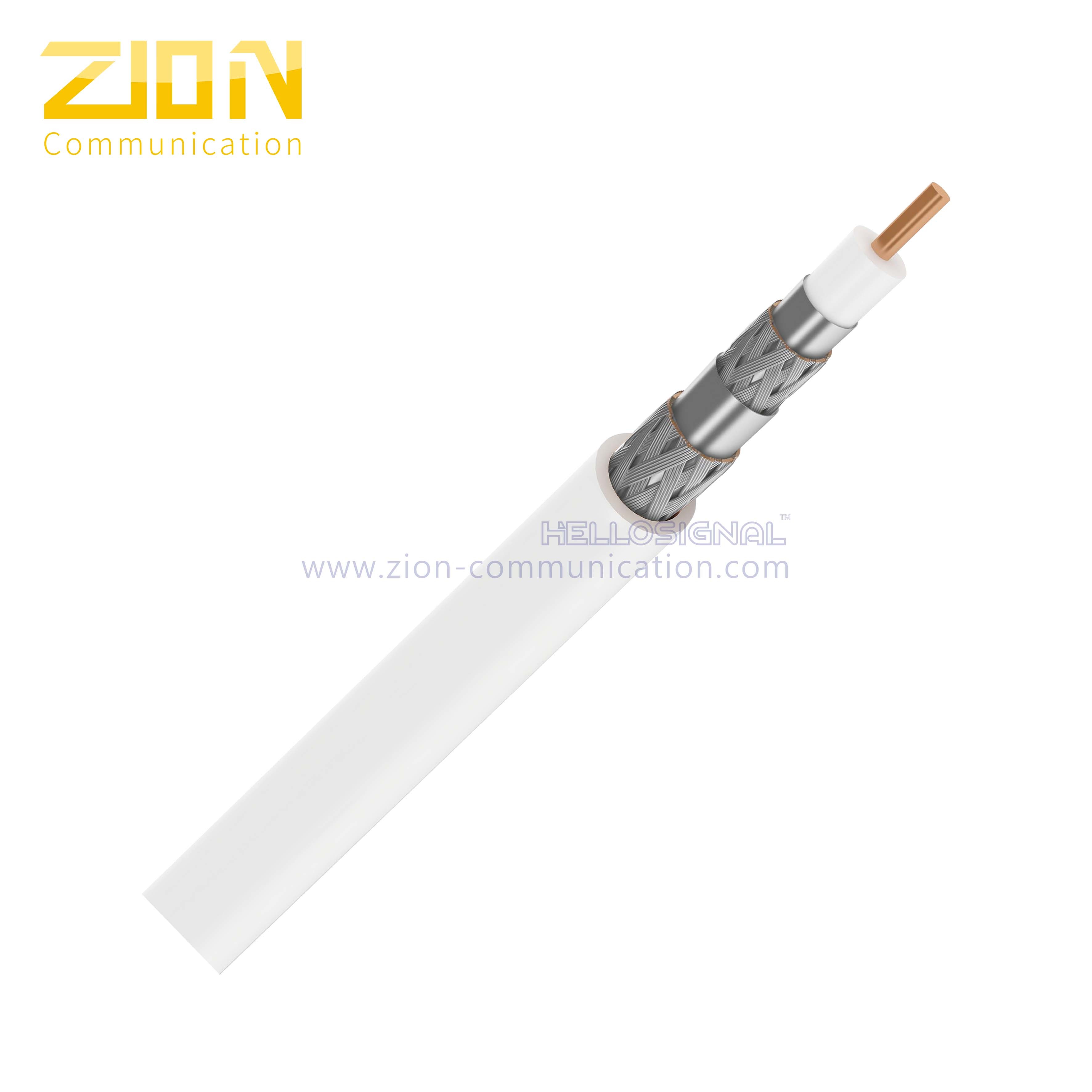

Cabo Coaxial RG11 CCS Condutor 14 AWG Quad Shield com Jaqueta PVC com Classificação CMR

Este Cabo Coaxial RG11 Quad Shield da Zion Communication foi projetado para desempenho superior em sistemas de cabo digital, satélite, antena e comunicação. Apresentando uma impedância característica de 75 ohms e blindagem abrangente, ele oferece transmissão confiável de sinal de RF em várias aplicações.

Visite nosso catálogo oficial de Cabos Coaxiais CATV

Especificações do Produto

Detalhes Rápidos

Cabo Coaxial RG11 Quad Shield
Condutor CCS 14 AWG
60% Trança AL + 40% Trança AL
Isolamento PE Espumado
Jaqueta PVC com Classificação UL CMR
Impedância de 75 Ohm
Testado para 3GHz
Certificações: ISO, CE, RoHS, UL
Comprimentos Padrão: 305M, 1000FT em Carretel de Madeira

Parâmetros de Construção

Componente	Especificação	Material
Condutor Interno	0.064"/1.63mm/14AWG	Aço Revestido de Cobre
Dielétrico	0.280"/7.11mm	PE Espumado
Blindagem 1	0.287"/7.29mm	Polipropileno de Alumínio Bonded
Blindagem 2	60% de cobertura	Fio de trança de alumínio
Blindagem 3	Não Bonded	Fita Laminada de Alumínio
Blindagem 4	40% de cobertura	Fio de trança de alumínio
Jaqueta	0.407"±0.006"/10.34±0.15mm	PVC CMR ou CMG (UL)
Espessura da Jaqueta	0.037"/0.94mm
Aplicação	Para Uso em Comprimentos CATV Mais Longos

Características Elétricas

Parâmetro	Valor
Resistência do Condutor Interno	< 87 Ω/km (< 26.53 Ω/1000ft)
Capacitância	52 ±3 pF/m (15.85 ±1 pF/ft)
Impedância	75 ± 3 Ω
Perda de Retorno (5-1000MHz)	> 22dB
Velocidade de Propagação	0.85
Teste de Centelha (VAC)	4

Atenuação (20℃)

Frequência (MHz)	Atenuação Máxima (dB/100ft)	Atenuação Máxima (dB/100m)
5	0.38	1.25
55	0.96	3.15
83	1.18	3.87
187	1.75	5.74
211	1.90	6.23
250	2.05	6.72
300	2.25	7.38
350	2.42	7.94
400	2.60	8.53
450	2.75	9.02
500	2.90	9.51
550	3.04	9.97
600	3.18	10.43
750	3.65	11.97
865	3.98	13.05
1000	4.35	14.27

Propriedades Mecânicas e Ambientais

Propriedade	Valor
Raio de Curvatura do Cabo	10 vezes o diâmetro do cabo
Faixa de Temperatura de Operação (PVC)	-20 a 75 ℃
Dimensões do Cabo	0.41"±0.006"/10.39±0.15 mm

Aplicações

CATV (Televisão a Cabo)
MATV (Televisão por Antena Mestra)
CCTV (Circuito Fechado de Televisão)
Rede de Área Local
Vídeo Digital
Antenas
Transmissão de Sinal de RF

Informações de Pedido

Marcação: Zion communication KT2096 RG11 60% Bonded 40% Non-Bonded PVC CMR ou CMG (UL) CABO COAXIAL CATV
Embalagem: 500FT/Caixa de Tração, 1000FT/Carretel de Madeira, Palete
Tempo de Entrega: Normalmente 25 dias após o recebimento do depósito

Vantagens de Qualidade e Competitivas

Controle de Qualidade Abrangente: Verificações rigorosas desde as matérias-primas até os produtos finais, incluindo inspeção de materiais recebidos, controle do processo de fabricação e inspeção final
Treinamento Contínuo da Força de Trabalho: Programas de treinamento diários, semanais e mensais com instruções de trabalho em cada estação
Sistemas de Fabricação Avançados: Implementação 5S e procedimentos de manutenção de máquinas
Pesquisa e Desenvolvimento: Foco no reforço de tecnologias de elementos para crescimento futuro
Suporte ao Cliente 24/7: Serviço rápido e comunicação eficaz
Ampla Gama de Produtos: Mais de 1000 tipos de cabos, conectores e montagens
Entrega Confiável: Desempenho consistente de entrega no prazo

etiqueta:

Lugar de origem:	China
Marca:	Zion communication OR OEM
Certificação:	ISO, CE, RoHS, UL
Número do modelo:	RG11 cabo coaxial CMR

Quantidade de ordem mínima:	30 QUILÔMETROS
Detalhes da embalagem:	305M, 1000FT, carretel de madeira, caixa
Tempo de entrega:	25 dias úteis
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	3000KM/mês
