Todos os cabos aéreos autossustentáveis dieléctricos ADSS com bainha externa PE ou AT
Detalhes rápidos:
- Cabos aéreos auto-suportantes totalmente dielétricos
- Cabos de fibra óptica ADSS
- G.652D ou G.657A
- Diâmetro do cabo: 13,0 mm;13.6mm; 14.5mm
- Tensião de trabalho máxima: 6000N/10000N/15000N
- Resistência à ruptura: 15000N/24000N/36000N
- Duração adequada (NESC Standard.m): 150/250/320
- O cabo ADSS cumpre a norma IEEE 1222-2004 e a norma IEC60794-1.
Descrição:
O cabo ADSS é um tubo solto, com fibras de 250 μm, colocadas num tubo solto, feito de uma
Os tubos são enrolados em torno de um FRP (Fibra Reforçada de Plástico) como um material não metálico
Após o cabo ser preenchido com composto de enchimento, é coberto com uma fina bainha de PE (polietileno) como bainha interna.Após a camada de
Os fios de aramida são aplicados sobre a bainha interna como elemento de resistência, o cabo é completado com
PE ou AT (Anti-Tracking)como revestimento externo.
Aplicações:
- Para as linhas aéreas de energia a menos de 110 KV, aplica-se uma bainha externa em PE.
- Para linhas aéreas de energia igual ou superior a 110 KV, aplica-se a bainha externa AT.
- O projeto dedicado da quantidade de aramida e do processo de enxaguamento pode satisfazer a demanda em várias faixas.
KT3002 Cabo aéreo autossustentável totalmente dielétrico (ADSS) com bainha exterior PE ou AT
Descrição e normas

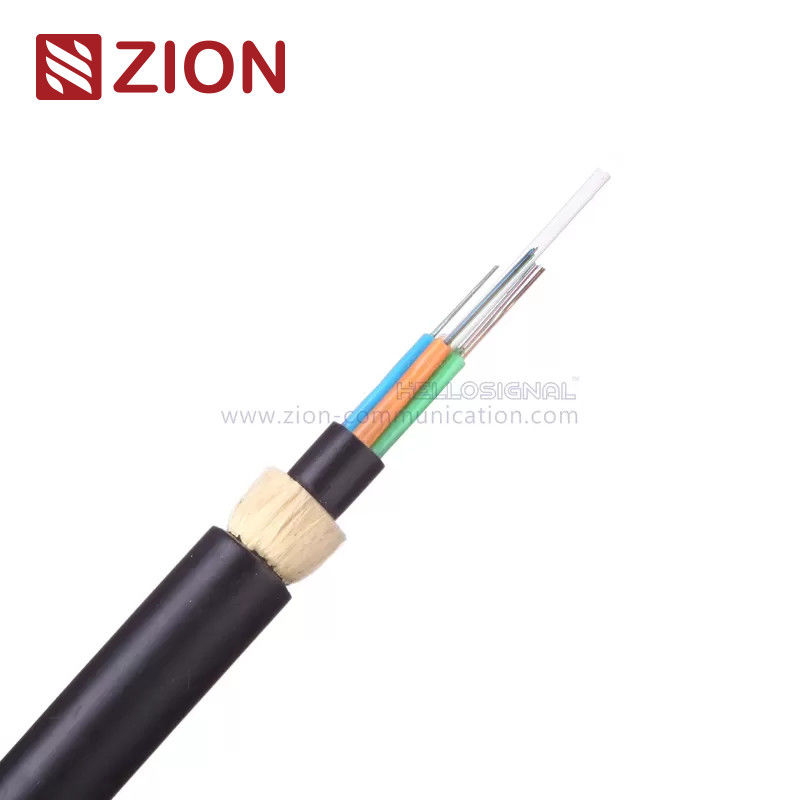

O cabo ADSS é concebido como uma construção de tubos soltos, com fibras de 250 μm de diâmetro, alojadas em tubos soltos feitos de plástico de alto módulo.Estes tubos estão encalhados em torno de um membro de resistência central de plástico reforçado com fibra (FRP)O núcleo é preenchido com um composto de preenchimento para proteção, depois coberto com uma bainha interna de PE (polietileno).Uma camada de fios de aramida é aplicada sobre a bainha interna como elemento de resistência, e o cabo é acabado com uma bainha externa PE ou AT (Anti-Tracking).
Este cabo cumpre os requisitos de:IEEE 1222-2004eIEC 60794-1padrões.
Características
- Excelente desempenho mecânico e de temperatura.
- Tubos soltos de alta resistência com resistência à hidrólise.
- Um composto especial de enchimento garante a proteção das fibras críticas.
- FRP duplos aumentam a resistência à tração.
- A bainha PE oferece resistência aos raios UV.
- Leve, pequeno diâmetro e fácil de instalar.
- Suporta longos períodos de entrega.
Parâmetros técnicos
Os parâmetros técnicos do cabo ADSS indicam que tem diferentes diâmetros exteriores de 13,0 mm, 13,6 mm e 14,5 mm, com pesos respectivos para as bainhas de PE de 132 kg/km, 145 kg/km,e 164 kg/km, e para envelopes AT de 142 kg/km, 156 kg/km e 177 kg/km. As resistências máximas de tração de trabalho admissíveis são 6000 N, 10000 N e 15000 N, com resistências de ruptura de 15000 N, 24000 N e 36000 N..As faixas adequadas para os padrões NESC variam de 230 m a 480 m para o span A e de 150 m a 320 m para o span B, dependendo das especificações do cabo.
Características da fibra óptica
Para as características da fibra óptica, a fibra monomodo G.652 tem uma atenuação de ≤0,36 dB/km a 1310 nm e ≤0,22 dB/km a 1550 nm, enquanto a fibra G.655 tem uma atenuação de ≤0.40 dB/km a 1310 nm e ≤ 0.23 dB/km a 1550 nm. A fibra multimodo 50/125μm apresenta atenuação ≤ 3,0 dB/km a 850 nm e ≤ 1,0 dB/km a 1300 nm, com uma largura de banda de ≥ 600 MHz·km a 850 nm e ≥ 1200 MHz·km a 1300 nm..A fibra 5/125μm tem atenuação ≤ 3,0 dB/km a 850 nm e ≤ 1,0 dB/km a 1300 nm, com uma largura de banda de ≥ 200 MHz·km a 850 nm e ≥ 600 MHz·km a 1300 nm. As aberturas numéricas são 0,200±0.015 para fibras de 50/125 μm e 0.275±0.015 para fibras de 62,5/125μm, com comprimentos de onda de corte de cabo de ≤ 1260 nm para fibras G.652 e ≤ 1450 nm para fibras G.655.
Temperatura de armazenamento/operação
- Temperatura de funcionamento:-40°C a +70°C
Informações de encomenda
- Marcação: Zion Communication KT3002 ADSS XXX M(customizável a pedido).
- Embalagem:Disponível em1000Mou2000Mcomprimentos, fornecidos em tambores de madeira (disponível embalagem personalizada).
- Prazo de entrega:Normalmente25 diasdo recebimento do depósito.
Vantagem competitiva:
1Desde as matérias-primas até os produtos finais, realizamos intensos controlos de qualidade para manter a qualidade dos nossos produtos:
A. Material recebido inspeccionado pelo QC.
B, Controle do processo de fabrico
A: Procedimento de fabrico
B: Trabalhadores formados diariamente/semanalmente/mensalmente
C: Manual de instruções de trabalho em cada posto de trabalho
Implementação do sistema D:5S
E: Procedimento de manutenção da máquina
C. Controle de qualidade e inspecção final
O pessoal do QC verificará o material, o produto do processo e o produto final de acordo com a especificação ou o procedimento de ensaio.
2Os nossos esforços de I & D centram-se no reforço e desenvolvimento de tecnologias de elementos necessárias para apoiar o futuro crescimento e sucesso dos clientes e da comunicação Zion
3Sabemos que os clientes têm necessidades urgentes. Somos habilidosos em comunicação eficaz para interagir com os clientes. Para fornecer um serviço rápido, podemos responder para você 7 * 24 horas.
4Podemos responder rapidamente e profissionalmente à sua pergunta.
5, Mais de 1000 tipos de cabos, conectores e conjuntos podem ser produzidos e organizados de nós
6, Entrega a tempo
