| Lugar de origem: | CHINA |
|---|---|
| Marca: | KINGTONE or OEM |
| Certificação: | UL, CE, RoHS |
| Número do modelo: | CABO DA FISCALIZAÇÃO DO CCTV |
| Quantidade de ordem mínima: | 30 QUILÔMETROS |
| Detalhes da embalagem: | Carretel de 500FT, de 1000FT ou carretel de madeira na caixa |
| Tempo de entrega: | 25 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 3000KM/mês |
| Condutor: | Cobre desencapado | Dielétrico: | polietileno espumado |
|---|---|---|---|
| Protetor: | Porque-trança (95%) | Revestimento: | PVC-CMR |
| Condutor do fio do poder: | Porque | Diâmetro de fio do poder da isolação: | PVC-CMR (vermelho, preto) |
|

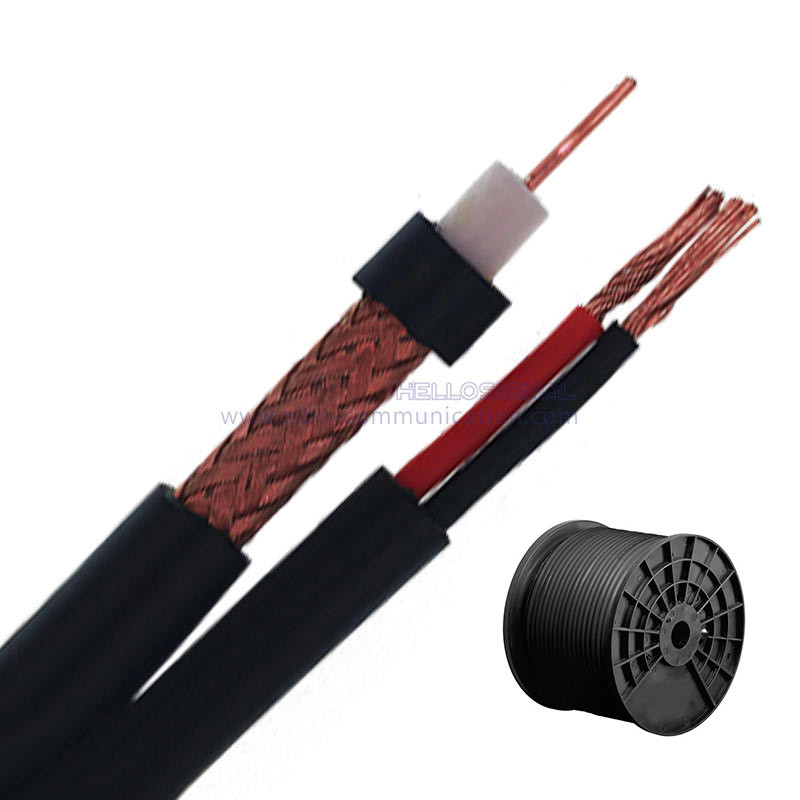

RG59/U +2C18AWG CMR Figura 8 Cabo coaxial CCTV de 75 Ohm Nº 7102022 |
||
| Parâmetros de construção: | ||
| Condutor interno | 0,032"/0,81mm/20AWG cobre nu | |
| Dielétrico | Polietileno Espumado de 0,144"/3,66±0,05mm | |
| Escudo | 0,12mmBC-Trançado(95%) | |
| Jaqueta | 0,236"/6,00±0,1mm PVC-CMR | |
| Condutor de Fio de Energia | 2x18AWG/(7*0,38mm) BC | |
| Fio de alimentação Diâmetro do isolamento | PVC-CMR de 0,075"/1,90 mm (vermelho, preto) | |
| Jaqueta | 0,199"/5,05±0,1mm PVC-CMR | |
| Inscrição | Para uso em comprimentos de execução de CCTV mais longos | |
| Características elétricas: | ||
| Resistência do Condutor Interno |
O máx.aos 20℃deverá ser < 33,5 Ω/km (10,3 Ω/kft) |
|
| Capacitância | 52 ±3 pF/m 17±0,3 pF/pé | |
| Impedância | 75 ± 3 Ω | |
| Perda de retorno | entre 5 e 1000MHz: > 22dB | |
| Velocidade de Propagação | 0,85 | |
| Teste de Sparker (VAC) | 4 | |
| Propriedades Mecânicas e Ambientais | ||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | |
| Faixa de temperatura operacional | -20℃para 75℃ | |
| Dimensões do cabo | 6,0 × 5,05 mm | |
| Corte transversal | ||
 |
||
| Atenuação (20 ℃): | ||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) |
| 5 | 0,86 | 2.82 |
| 55 | 2.05 | 6.73 |
| 83 | 2.45 | 8.04 |
| 187 | 3,60 | 11.81 |
| 211 | 3,80 | 12h47 |
| 250 | 4.10 | 13h45 |
| 300 | 4,45 | 14.60 |
| 350 | 4,80 | 15.75 |
| 400 | 5.10 | 16.73 |
| 450 | 5.40 | 17.72 |
| 500 | 5,70 | 18h70 |
| 550 | 5,95 | 19.52 |
| 600 | 6.20 | 20.34 |
| 750 | 6,97 | 22.87 |
| 865 | 7.52 | 24.67 |
| 1000 | 8.12 | 26,64 |
| Informações do pedido: | ||
| marcação | HELLOSIGNAL RG59/U +2C18AWG CMR Figura 8 CABO COAXIAL CFTV 7102022 ×××M/FT |
|
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | |
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | |
| Marca | OLÁ SINAL®OU OEM | |
