| Lugar de origem: | CHINA |
|---|---|
| Marca: | hellosignal |
| Certificação: | UL, CE, RoHS |
| Número do modelo: | CABO DA FISCALIZAÇÃO DO CCTV |
| Quantidade de ordem mínima: | 30 QUILÔMETROS |
| Detalhes da embalagem: | Carretel de 500FT, de 1000FT ou carretel de madeira na caixa |
| Tempo de entrega: | 25 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 3000KM/mês |
| Condutor: | Cobre desencapado | Dielétrico: | Espuma FEP |
|---|---|---|---|
| Protetor: | Porque-trança (47%) | Revestimento: | PVC/PE/LSZH |
| Condutor do fio do poder: | Porque | Diâmetro de fio do poder da isolação: | HDPE (vermelho, preto) |
|

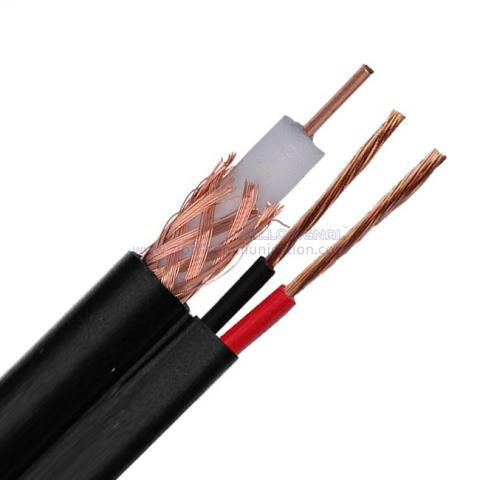

RG59K + 2C0.5 Figura 8 Nº 7102035 |
||||||||
| Tipo semelhante: | ||||||||
| Cabo coaxial | Núcleos de energia | |||||||
| Catálogo Não. |
Tipo de condição &Nom.DCR |
Dielétrico | Blindagem& %Cobertura |
Jaqueta | Tipo de Cond. do Fio de Energia | Fio de energia DO de isolamento |
Jaqueta | Nom.Capacitância |
| RG59 B/U +2C0,50 Figura 8 Nº 7102036 |
0,58 mm (SOL) BC 54 Ω/km |
Sólido EDUCAÇAO FISICA |
BC Trança 95% |
6,00 mm PVC/PE/LSZH |
2x (16*0,2 mm AC ) |
1,9 mm PEAD (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
67±2 pF/m |
| RG59 B/U +2C0,50 CCA Figura 8 Nº 7102037 |
0,58 mm (SOL) BC 54 Ω/km |
Sólido EDUCAÇAO FISICA |
CCA Trança 95% |
6,00 mm PVC/PE/LSZH |
2x (16*0,2mm CCA) |
1,9 mm PEAD (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
67±2 pF/m |
| RG59 Micro +2C0,75 Figura 8 Nº 7102040 |
7*0,18 mm (SOL) BC 54 Ω/km |
Sólido EDUCAÇAO FISICA |
CCA Trança 95% |
4,05 mm PVC/PE/LSZH |
2x (16*0,2 mm CCA) |
1,9 mm PEAD (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
52±3 pF/m |
| RG59 B/U +2C0,50 CCA Figura 8 Nº 7102041 |
0,5 mm (SOL) BC 87,6 Ω/km |
Espuma FEP |
1.Al/PET-Folha 2.CCA - Trançado 50% |
5,6 mm PVC/PE/LSZH |
2x (16*0,2 mm CCA) |
PVC de 2,0 mm (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
69±2 pF/m |
| RG59CCS +2x0,75, Figura 8 Nº 7102044 |
0,643 mm (SOL) CCS 252,83 Ω/km |
Espuma FEP |
1.AL Folha 2. fio AL |
6,00 mm PVC/PE/LSZH |
2x (16*0,25mm CCA) |
PVC de 2,0 mm (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
69±2 pF/m |
| Parâmetros de construção: | ||||||||
| Condutor interno | 0,70 mm cobre nu | |||||||
| Dielétrico | Polietileno Espumado de 0,144"/3,66±0,05mm | |||||||
| Escudo | Trançado BC de 0,12 mm (47%) | |||||||
| Jaqueta | 0,236"/6,00±0,1mm PVC/PE/LSZH | |||||||
| Condutor de Fio de Energia | 2x(24*0.15mmBC ) | |||||||
| Fio de alimentação Diâmetro do isolamento | 0,075"/1,9 mmHDPE (vermelho, preto) | |||||||
| Jaqueta | 5,05mm PVC/PE/LSZH | |||||||
| Inscrição | Para uso em comprimentos de execução de CCTV mais longos | |||||||
| Características elétricas: | ||||||||
| Resistência do Condutor Interno | 54 Ohms/KM a 20℃ | |||||||
| Capacitância | 52 ±3 pF/m 17±0,3 pF/pé | |||||||
| Impedância | 75 ± 3 Ω | |||||||
| Perda de retorno | entre 5 e 1000MHz: > 22dB | |||||||
| Velocidade de Propagação | 0,85 | |||||||
| Teste de Sparker (VAC) | 4 | |||||||
| Propriedades Mecânicas e Ambientais | ||||||||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | |||||||
| Faixa de temperatura operacional | -20℃a 60℃ | |||||||
| Dimensões do cabo | 6,0 × 5,05 mm | |||||||
| Corte transversal | ||||||||
 |
||||||||
| Atenuação (20 ℃): | ||||||||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) | ||||||
| 5 | 0,82 | 2,50 | ||||||
| 10 | 0,92 | 2,80 | ||||||
| 50 | 2.13 | 6,50 | ||||||
| 100 | 2,92 | 8,90 | ||||||
| 200 | 4.20 | 12.80 | ||||||
| 400 | 6.07 | 18h50 | ||||||
| 700 | 7.51 | 22,90 | ||||||
| 900 | 8.79 | 26,80 | ||||||
| 1000 | 9.25 | 28.20 | ||||||
| Informações do pedido: | ||||||||
| marcação | HELLOSIGNAL RG59K + 2C0.5 Figura 8 CABO COAXIAL CFTV 7102035 ×××M/FT |
|||||||
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | |||||||
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | |||||||
| Marca | OLÁ SINAL®OU OEM | |||||||
| Tipo semelhante: | ||||||||
| Cabo coaxial | Núcleos de energia | |||||||
| Catálogo Não. |
Tipo de condição &Nom.DCR |
Dielétrico | Blindagem& %Cobertura |
Jaqueta | Tipo de Cond. do Fio de Energia | Fio de energia DO de isolamento |
Jaqueta | Nom.Capacitância |
| RG59 B/U +2C0,50 Figura 8 Nº 7102036 |
0,58 mm (SOL) BC 54 Ω/km |
Sólido EDUCAÇAO FISICA |
BC Trança 95% |
6,00 mm PVC/PE/LSZH |
2x (16*0,2 mm AC ) |
1,9 mm PEAD (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
67±2 pF/m |
| RG59 B/U +2C0,50 CCA Figura 8 Nº 7102037 |
0,58 mm (SOL) BC 54 Ω/km |
Sólido EDUCAÇAO FISICA |
CCA Trança 95% |
6,00 mm PVC/PE/LSZH |
2x (16*0,2 mm CCA) |
1,9 mm PEAD (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
67±2 pF/m |
| RG59 Micro +2C0,75 Figura 8 Nº 7102040 |
7*0,18 mm (SOL) BC 54 Ω/km |
Sólido EDUCAÇAO FISICA |
CCA Trança 95% |
4,05 mm PVC/PE/LSZH |
2x (16*0,2 mm CCA) |
1,9 mm PEAD (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
52±3 pF/m |
| RG59 B/U +2C0,50 CCA Figura 8 Nº 7102041 |
0,5 mm (SOL) BC 87,6 Ω/km |
Espuma FEP |
1.Al/PET-Folha 2.CCA - Trançado 50% |
5,6 mm PVC/PE/LSZH |
2x (16*0,2 mm CCA) |
PVC de 2,0 mm (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
69±2 pF/m |
| RG59CCS +2x0,75, Figura 8 Nº 7102044 |
0,643 mm (SOL) CCS 252,83 Ω/km |
Espuma FEP |
1.AL Folha 2. fio AL |
6,00 mm PVC/PE/LSZH |
2x (16*0,25mm CCA) |
PVC de 2,0 mm (Vermelho preto) |
5,05 mm PVC/PE/ LSZH |
69±2 pF/m |
