| Lugar de origem: | CHINA |
|---|---|
| Marca: | hellosignal |
| Certificação: | UL, CE, RoHS |
| Número do modelo: | CABO DA FISCALIZAÇÃO DO CCTV |
| Quantidade de ordem mínima: | 30 QUILÔMETROS |
| Detalhes da embalagem: | Carretel de 500FT, de 1000FT ou carretel de madeira na caixa |
| Tempo de entrega: | 25 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 3000KM/mês |
| Condutor: | Cobre 18AWG | Dielétrico: | Polietileno contínuo |
|---|---|---|---|
| Shield1: | Protetor ligado da folha de alumínio | Shield2: | Cobertura do fio 95% da trança do AL |
| Condutor do fio do poder: | Porque | Diâmetro de fio do poder da isolação: | PVC-CMP (vermelho, preto) |
| Revestimento: | PVC-CMP |
|

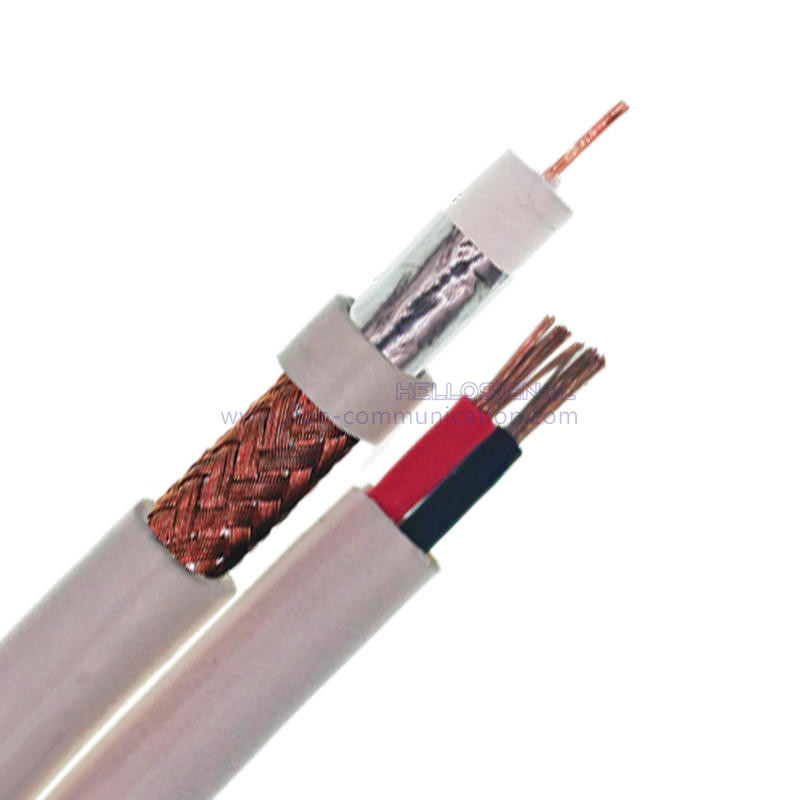

RG6/U+2C18AWG CMP Figura 8 Cabo coaxial CCTV de 75 Ohm Nº 7102004 |
||
| Parâmetros de construção: | ||
| Condutor interno | 1,02mm/0,04"/18AWG Cobre | |
| Dielétrico | FEP de espuma de 4,32 mm | |
| Escudo 1 | Escudo de folha de alumínio colado | |
| Escudo 2 | Fio trançado BC 95% de cobertura | |
| Jaqueta | 5,9 mm PVC-CMP | |
| Condutor de Fio de Energia | 2x18AWG/(7*0,38 mm) BC | |
| Fio de alimentação Diâmetro do isolamento | 1,6 mmPVC-CMP (vermelho, preto) | |
| Jaqueta | 3,8mmPVC-CMP | |
| Inscrição | Para uso em comprimentos de execução de CCTV mais longos | |
| Características elétricas: | ||
| Resistência do Condutor Interno |
O máx.aos 20℃deverá ser < 21,2 Ω/km (6,96 Ω/kft) |
|
| Capacitância | 52 ±3 pF/m 17±0,3 pF/pé | |
| Impedância | 75 ± 3 Ω | |
| Perda de retorno | entre 5 e 1000MHz: > 22dB | |
| Velocidade de Propagação | 0,85 | |
| Teste de Sparker (VAC) | 4 | |
| Propriedades Mecânicas e Ambientais | ||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | |
| Faixa de temperatura operacional | -20℃para 75℃ | |
| Dimensões do cabo | 5,9 × 3,8 mm | |
| Corte transversal | ||
 |
||
| Atenuação (20 ℃): | ||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) |
| 1 | 0,50 | 1,64 |
| 10 | 0,92 | 3.02 |
| 50 | 1,75 | 5.74 |
| 100 | 2,60 | 8.52 |
| 200 | 3,80 | 12.46 |
| 400 | 5,50 | 18.03 |
| 700 | 7,60 | 24,92 |
| 900 | 8,90 | 29.18 |
| 1000 | 9h30 | 30.49 |
| 1200 | 10,60 | 34,75 |
| 1450 | 12h00 | 39.34 |
| 1800 | 13.60 | 44,59 |
| 2200 | 14,80 | 48,52 |
| 3000 | 18h00 | 59.02 |
| Informações do pedido: | ||
| marcação | HELLOSIGNAL RG6/U+2C18AWG CMP Figura 8 CABO COAXIAL CFTV 7101004 ×××M/FT |
|
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | |
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | |
| Marca | OLÁ SINAL®OU OEM | |
