| Lugar de origem: | CHINA |
|---|---|
| Marca: | hellosignal |
| Certificação: | UL, CE, RoHS |
| Número do modelo: | CABO DA FISCALIZAÇÃO DO CCTV |
| Quantidade de ordem mínima: | 30 QUILÔMETROS |
| Detalhes da embalagem: | Carretel de 500FT, de 1000FT ou carretel de madeira na caixa |
| Tempo de entrega: | 25 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 3000KM/mês |
| Condutor: | 18AWG CCS | Dielétrico: | Polietileno contínuo |
|---|---|---|---|
| Shield1: | Protetor ligado da folha de alumínio | Shield2: | Cobertura do fio 95% da trança do AL |
| Condutor do fio do poder: | Porque | Diâmetro de fio do poder da isolação: | PE/PVC (vermelho, preto) |
| Revestimento: | PVC |
|

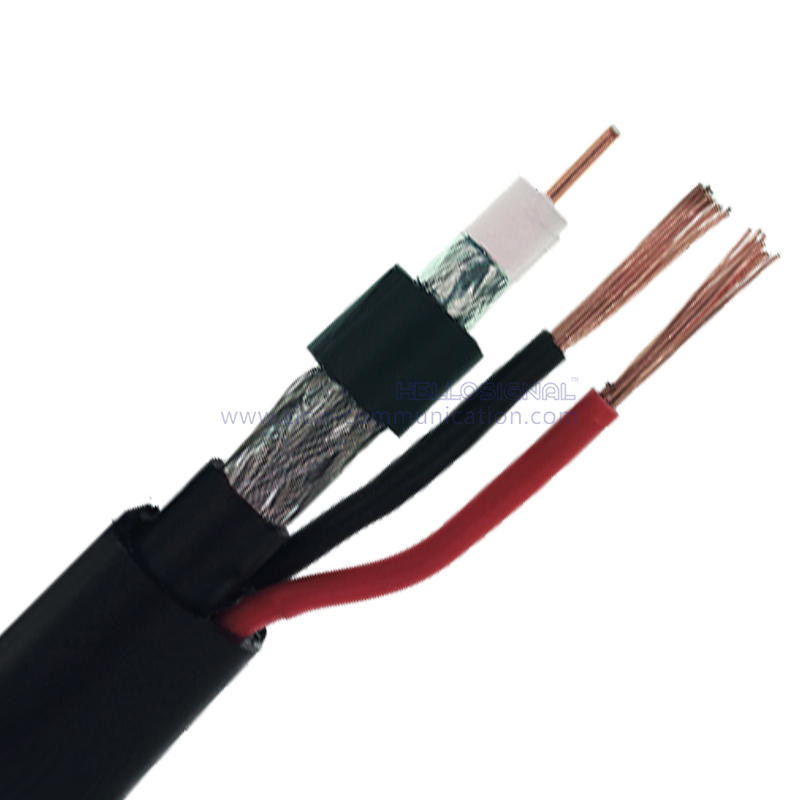

RG6/U+2C18AWG Comum Cabo coaxial CCTV de 75 Ohm Nº 7102005 |
||
| Parâmetros de construção: | ||
| Condutor interno | 1,02mm/0,04"/18AWG CCS | |
| Dielétrico | PE espumado de 4,45 mm/0,175" | |
| Escudo 1 | Escudo de folha de alumínio colado | |
| Escudo 2 | Fio trançado AL 95% de cobertura | |
| Jaqueta | PVC de 6,65 mm | |
| Condutor de Fio de Energia | 2x18AWG/(16*0,254 mm) CCA | |
| Fio de alimentação Diâmetro do isolamento | 1,9 mm PE/PVC (vermelho, preto) | |
| Jaqueta | 10,15mmPVC | |
| Inscrição | Para uso em comprimentos de execução de CCTV mais longos | |
| Características elétricas: | ||
| Resistência do Condutor Interno |
O máx.aos 20℃deverá ser < 87Ω/km (26,6 Ω/kft) |
|
| Capacitância | 52 ±3 pF/m 17±0,3 pF/pé | |
| Impedância | 75 ± 3 Ω | |
| Perda de retorno | entre 5 e 1000MHz: > 22dB | |
| Velocidade de Propagação | 0,85 | |
| Teste de Sparker (VAC) | 4 | |
| Propriedades Mecânicas e Ambientais | ||
| Raio de curvatura do cabo | 10 vezes o diâmetro do cabo | |
| Faixa de temperatura operacional | -20℃a 60℃ | |
| Dimensões do cabo | 10,15 mm | |
| Corte transversal | ||
 |
||
| Atenuação (20 ℃): | ||
| Frequência (MHZ) | Atenuação máxima (dB/100 pés) | Atenuação máxima (dB/100m) |
| 5 | 0,58 | 1,90 |
| 55 | 1,60 | 5.25 |
| 83 | 1,95 | 6.40 |
| 187 | 2,85 | 9h35 |
| 211 | 3.05 | 10.00 |
| 250 | 3.30 | 10.82 |
| 300 | 3,55 | 11.64 |
| 350 | 3,85 | 12.63 |
| 400 | 4.15 | 13.61 |
| 450 | 4,40 | 14.43 |
| 500 | 4,66 | 15.29 |
| 550 | 4,90 | 16.08 |
| 600 | 5.10 | 16.73 |
| 750 | 5,65 | 18.54 |
| 865 | 6.10 | 20.01 |
| 1000 | 6.55 | 21h49 |
| Informações do pedido: | ||
| marcação | HELLOSIGNAL RG6/U+2C18AWG Comum CABO COAXIAL CFTV 7102005 ×××M/FT |
|
| Pacote | Comprimento consultado no carretel, caixa de puxar, carretel de plástico, carretel de madeira, palete… | |
| Tempo de entrega | Normalmente 25 dias após o recebimento do depósito. | |
| Marca | OLÁ SINAL®OU OEM | |
