| Lugar de origem: | CHINA |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificação: | MSHA, CE,CPR, RoHS |
| Número do modelo: | Cabo de alimentação gotejante do VHF |
| Quantidade de ordem mínima: | 10 QUILÔMETROS |
| Detalhes da embalagem: | 500M, 1000M, cilindro de madeira, pálete |
| Tempo de entrega: | Normalmente 15 dias de trabalho |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 1000KM/mês |
| Condutor interno: | 2,31 cobre desencapado do ± 0.05mm | Dielétrico: | 9,50 PE espumado do ± 0.20mm |
|---|---|---|---|
| Protetor: | trança desencapada do fio de cobre de 16 x de 0.60mm | REVESTIMENTO INTERNO: | 13,00 preto do PE do ± 0.20mm |
| Revestimento exterior: | 15,00 ± 0.20mm FR-PVC ou LSZH |

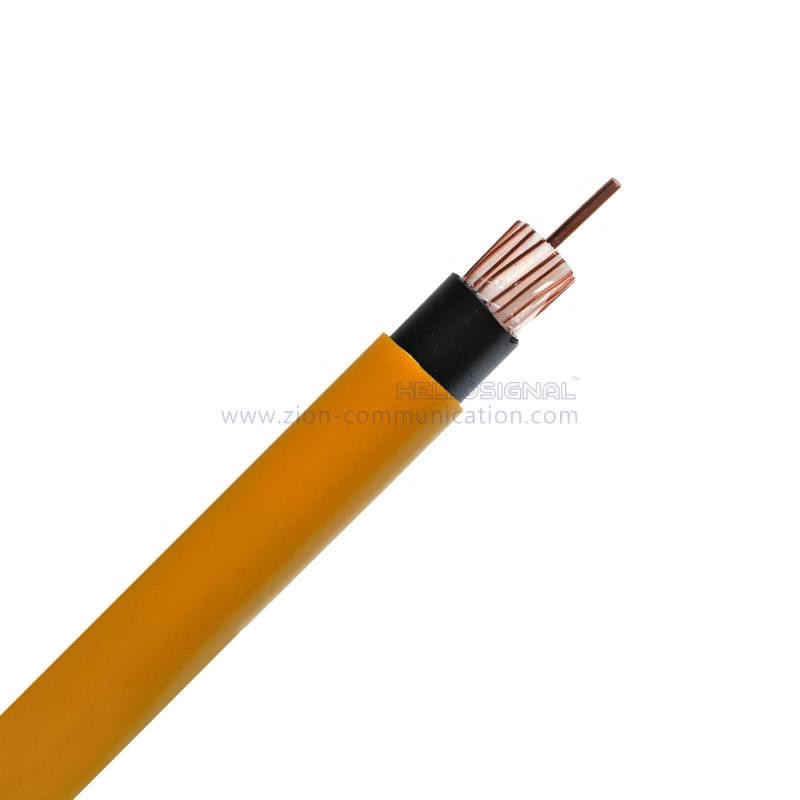

| Cabo de alimentação com vazamento de VHF(Nº 7100500) | ||
| Parâmetros de construção: | ||
| Condutor interno | 2,31 ± 0,05 mm Cobre descoberto | |
| Dielétrico | PE espumado de 9,50 ± 0,20 mm | |
| Escudo | 16 x 0,60 mm trançado de fio de cobre nu | |
| jaqueta interna | 13,00 ± 0,20 mm PE Preto | |
| Revestimento exterior | 15,00 ± 0,20 mm FR-PVC ou LSZH | |
| Inscrição | Para uso no sistema de comunicação subterrânea de minas | |
| Características elétricas: | ||
| Condutor Interno DC Resistência |
O máx.deve ser <4,1 Ω/km | |
| Condutor Externo DC Resistência |
O máx.deve ser <3,9 Ω/km | |
| Resistência de isolamento | ＞10,4 Ω/km | |
| Capacitância | 54 pF/m | |
| Impedância | 75±3 Ω | |
| Frequência | 5 a 500MHz | |
| Atenuação | ≤3,4dB/100m @ 85MHZ | |
| ≤4,2dB/100m @ 150MHZ | ||
| ≤4,8dB/100m @ 160MHZ | ||
| ≤6,2dB/100m @ 450MHZ | ||
|
Corte transversal:
|
||
| Propriedades Mecânicas e Ambientais: | ||
| Raio mínimo de curvatura | 150mm | |
| Faixa de temperatura operacional | -40℃para +70℃ | |
| Dimensões do cabo | 15,00 ± 0,20 mm FR-PVC ou LSZH | |
