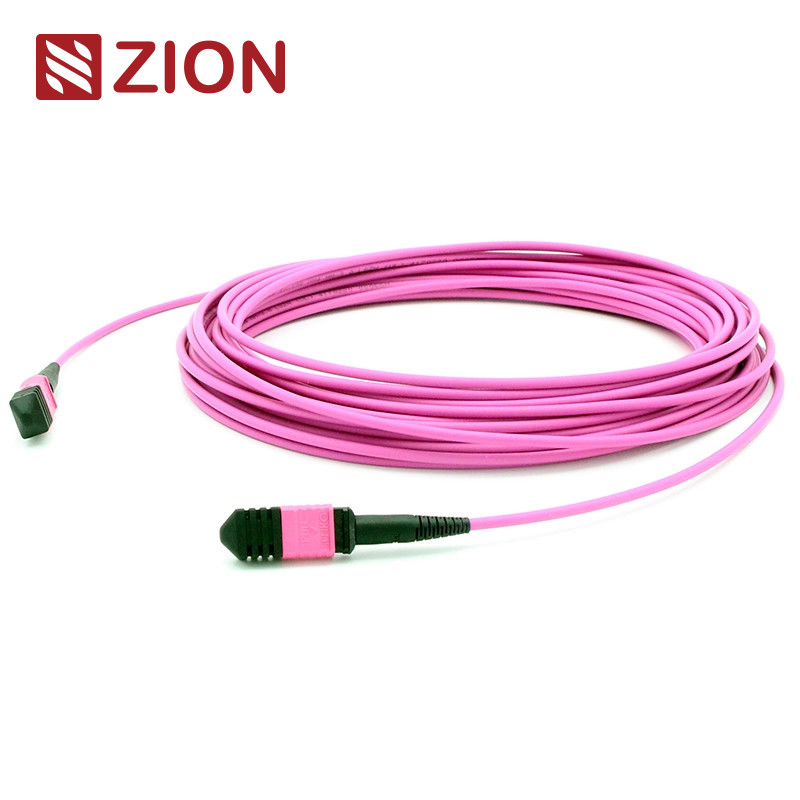

12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados

12 Fibers MPO Female To MPO Female OM4 3.0mm LSZH MPO Patch Cord Custom Meters
12 Fibers MPO Female To MPO Female OM4 3.0mm LSZH MPO Patch Cord Custom Meters
12 Fibers MPO Female To MPO Female OM4 3.0mm LSZH MPO Patch Cord Custom Meters
Informação Básica
Lugar de origem: China
Marca: HELLOSIGNAL® OR OEM
Quantidade de ordem mínima: 50PCS
Detalhes da embalagem: 10 peças/saco de plástico
Tempo de entrega: Normalmente 25 dias após o recebimento do depósito.
Termos de pagamento: T/T
Habilidade da fonte: sem limite
Melhor preço contacto
Informação detalhada
Durabilidade: Mudança típica Intercambiabilidade: ≤ 0,2 dB
Resistência à tração: >70N Tempos de plug-in: ≤ 500
Temperatura operacional (℃）: -40 a + 85°C

Descrição de produto

MPO Feminino Para MPO Feminino OM4 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 0



Código Zion ZCM1128HMA1X

Descrição:
MPO Feminino para MPO Feminino OM4 3.0mm LSZH 12 Fibras Cordão de Parche



Resumo

O conector MPO (Multi-Fiber Push On) é um conector de fibra de alta densidade, multi-core comumente usado em aplicações como data centers, construção de conexões de fibra,e ligações de equipamento óptico interno para dispositivos como transceptores ópticos (40G), 100G, QSFP+).

Este cordão de adesivo MPO possui fibras multimodo OM4, terminadas com conectores MPO em ambas as extremidades, fornecendo um link confiável e de alto desempenho.Suporta taxas de dados de até 10G/40G/100G e é ideal para implantação rápida em ambientes de alta densidade.



Normas e conformidade

  • Padrões:IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C e JIS C5982
  • Aplicações:Compatível com o IEEE 802.3 (40G, 100G) e 10G Fiber Channel



Características fundamentais

  • Baixa perda de inserção, alta perda de retorno:Assegura ligações fiáveis e de elevada qualidade.
  • Conectividade multifibra:Disponível em conjuntos de 4, 8, 12 e 24 fibras.
  • Design robusto:Suporta cabos redondos e ovais.
  • Flexibilidade:Concebido para eliminação em massa e fácil substituição de conectores de painel.
  • Casas codificadas por cores:Casas aquáticas para fibras multimodo OM4.



Desempenho óptico

  • Perda de inserção (MPO):
    • Perda padrão: ≤0,6 dB (máximo), ≤0,5 dB (típica)
    • Perda super baixa: ≤0,35 dB (máximo), ≤0,2 dB (típica)
  • Perda de retorno:
    • ≥ 25 dB para os conectores MPO
  • Durabilidade:Mudança ≤ 0,3 dB após 200 acasalamentos
  • Temperatura de funcionamento:-40°C a +85°C



Aplicações

  • Centros de dados:Soluções de cablagem de alta densidade para implantações mais rápidas.
  • Fibra para o Edifício:Conexões de espinha dorsal eficientes.
  • Conexões internas de equipamento de fibra:Cassetes de ligação, painéis de correção e ventiladores robustos.







Regras de nomeação e informações de confirmação da encomenda:

12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 1







Carregar Pull Tab Para Senko MPO



12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 2









Desenho do cabo de fibra MPO-MPO 12F.



12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 3







Comprimento total ((L) ((m): comprimento de tolerância ((cm)
011040





Três métodos de ligação ajudam a manter a polaridade MTP/MPO correta



12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 4







1Polaridade Uma ligação

Os cabos MPO de polaridade A utilizam um design de chave para cima, chave para baixo.
O conector é correspondente à posição 1 de outro conector. não há flip de polaridade.devemos usar cabos duplex A-B em uma extremidade e cabos duplex AA na outra extremidade. Uma vez que nesta ligação, Rx1 deve se conectar a Tx1. Se não usarmos cabo duplex A-A, de acordo com o princípio de projeto de polaridade de um cabo MTP, a fibra 1 pode transmitir para a fibra 1,isto é, Rx1 pode transmitir para Rx1, o que pode causar erros.



12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 5







2Conexão de polaridade B.



Os cabos MTP de polaridade B usam um design de chave para cima, chave para cima.quando usamos polaridade B MTP cabo para conexão, devemos usar um A-B duplex patch cabos em ambas as extremidades. uma vez que a chave para cima para a chave para cima design ajudar a inverter a polaridade, o que faz a fibra 1 transmitir para a fibra 12, que o Rx1 transmite para Tx1.



12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 6





3Conexão Polaridade C.



Como os cabos MPO de polaridade A, os cabos MPO de polaridade C também usam um design de chave para cima, chave para baixo.que faz a posição 1 de um conector corresponde à posição 2 de
Como mostrado na figura abaixo, quando usamos polaridade C MTP cabo para conexão, devemos usar um A-B duplex patch cables em ambas as extremidades.Desde que o design de fibras cruzadas ajudam a inverter a polaridade, que faz a fibra 1 transmitir para a fibra 2, que é o Rx1 transmite para Tx1.



12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 7





Nota: O tipo de polaridade está nas seguintes regras de nomeação: polaridade A; polaridade B; polaridade C







CABEL DE TRUNCO Quente da Zion Communication





  • 7236001 ZCM1122HIA1X: MPO Mulher para MPO Mulher SM 3.0mm LSZH 12 Fibras MPO Patch Cord Custom Meters
  • 7236002 ZCM1152HIA1X: MPO Mulher para MPO Mulher SM 3,0 mm LSZH 24 Fibras MPO Cordão de Parche Medidores personalizados
  • 7236003 ZCM1127HLA1X: MPO Mulher para MPO Mulher OM3 3.0mm LSZH 12 Fibras MPO Cordão de Parche Medidores personalizados
  • 7236004 ZCM1157HLA1X: MPO Mulher para MPO Mulher OM3 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados
  • 7236005 ZCM1128HMA1X: MPO Mulher para MPO Mulher OM4 3.0mm LSZH 12 Fibras MPO Cordão de Parche Medidores personalizados
  • 7236006 ZCM1158HMA1X: MPO Mulher para MPO Mulher OM4 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados
  • 7236007 ZCM2122HIA1X: MTP Mulher para MTP Mulher SM 3.0mm LSZH 12 Fibras MTP Cordão de Parche Métricos personalizados
  • 7236008 ZCM2152HIA1X: MTP Mulher para MTP Mulher SM 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados
  • 7236009 ZCM2127HLA1X: MTP Mulher para MTP Mulher OM3 3.0mm LSZH 12 Fibras MTP Cordão de Parche Métricos personalizados
  • 7236010 ZCM2157HLA1X: MTP Mulher para MTP Mulher OM3 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados
  • 7236011 ZCM2128HMA1X: MTP Mulher para MTP Mulher OM4 3.0mm LSZH 12 Fibras MTP Cordão de Parche Métricos personalizados
  • 7236012 ZCM2158HMA1X: MTP Mulher para MTP Mulher OM4 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados











Embalagem

Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.

Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

A embalagem pode ser personalizada.







12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 8











Serviço OEM/ODM para si

  • Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
  • Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
  • Nível de qualidade diferente.









12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 9

 MPO Feminino Para MPO Feminino SM 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 10

 MPO Mulher para MPO Mulher SM 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 11

 MPO Feminino Para MPO Feminino OM3 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 11

 MPO Feminino Para MPO Feminino OM3 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 13

 MPO Feminino Para MPO Feminino OM4 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 13

 MPO Feminino para MPO Feminino OM4 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 15

 MTP Feminino Para MTP Feminino SM 3.0mm LSZH 12 Fibras MTP Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 16

 MTP Feminino Para MTP Feminino SM 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 11

 MTP Feminino Para MTP Feminino OM3 3.0mm LSZH 12 Fibras MTP Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
12 Fibras MPO Fêmea Para MPO Fêmea OM4 3,0 mm LSZH MPO Patch Cord Medidores Personalizados 11

 MTP Feminino Para MTP Feminino OM3 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados Cordão de remendo MPO-MTP,MTP/MPO,Componentes ópticos,Rede óptica
