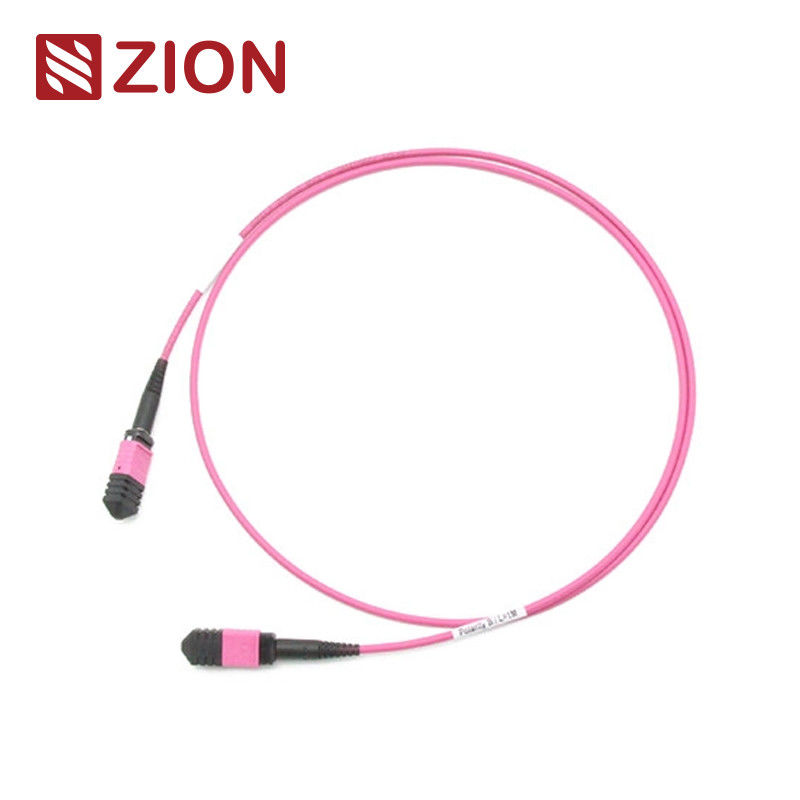

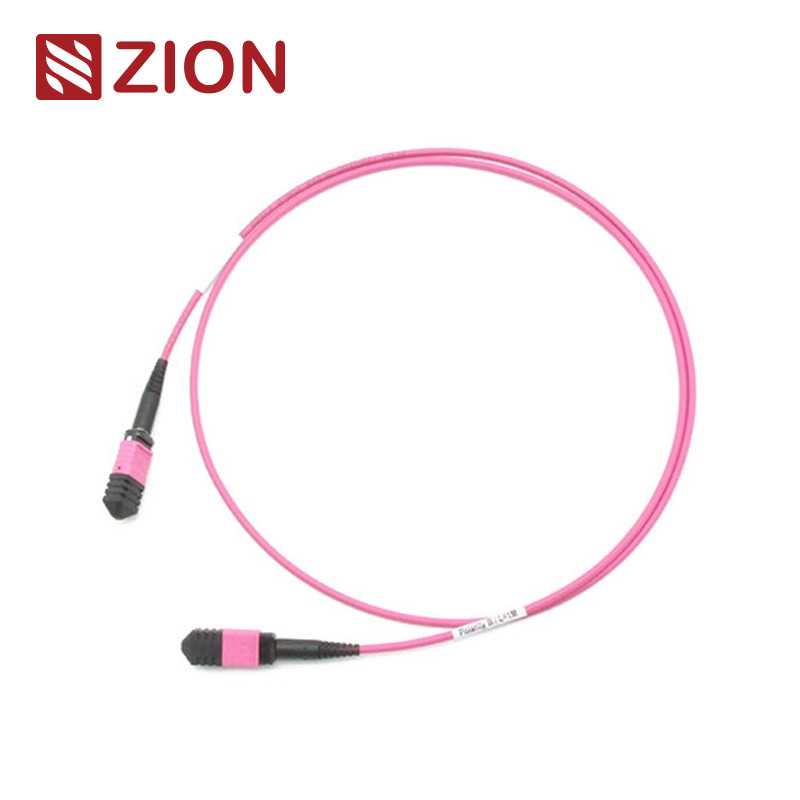

MPO Feminino para MPO Feminino OM4 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados
Código de Sião e Descrição
Código Zion:ZCM1158HMA1X
Descrição:MPO Feminino para MPO Feminino OM4 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados
O conector MPO é um tipo de conector de fibra.O sistema de pré-conexão de fibra de alta densidade MPO é actualmente utilizado principalmente em ambientes de alta densidade de centros de dados., a aplicação de fibra óptica no edifício e as aplicações de ligação interna no interior do equipamento transceptor óptico, como o dispositivo óptico, 40G, 100G, QSFP+.
Os tipos de conectores MPO são distinguidos de acordo com os regulamentos IEC 61754-7: números de núcleo (número de matriz), cabeça masculina (Male, Female), polaridade (PC ou APC).
MPO-MPO 3.0mm LSZH Fiber Patch Cord. O MPO Fiber Patch Cord é terminado com um conector MPO em ambas as extremidades.O MPO Fiber Patch Cord está disponível com 12, 24, 48,6072,96,144fibres. Suporte de velocidades de até 10/40/100Gbps soluções de data center. Eles são tipicamente adotados para interconectar cassetes, painéis ou ventiladores MPO robustos,e facilitar a rápida implantação de cablagem backbone de alta densidade em centros de dados e outros ambientes de alta fibraAlém disso, MPO também fornece muita flexibilidade e conveniência uma vez que você tem que mudar o estilo do conector nos painéis de patch.apenas instalar um novo cassete com o novo estilo de conector no lado de conexão cruzada do painel do patch.
O 12F MPO-MPO Fiber Patch Cord é projetado para conexões diretas ópticas 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4 e data center de alta densidade.
Conectores Padrão industrial
Referência MPO para modo único:IEC 61754-7
Detalhes do MPO Single Mode Housing:SM APC: Conectores verdes+saco preto (MPO de perda padrão)
SM APC: conectores amarelos+saco preto (MPO com perdas super baixas)
Referência MPO Multimodo:IEC 61754-7
Detalhes do MPO Multimode HousingOM1&OM2 PC: Conectores bege + bota preta (MPO de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MPO padrão e super com baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão)
- Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Compatibilidade com o canal de fibra 10G
- 40G e 100G IEEE 802.3
Especificações ópticas
Especificações ópticas para cabos de arnês direito MPO-LC
Modo único (SM) - APC polido a 8 graus
Multimodo (MM) - PC Flat Polish
Especificações gerais
- Durabilidade: < 0,3 dB alteração típica após 200 acasalamentos
- Intercambiáveis: ≤ 0,2 dB
- Resistência à tração: > 70 N
- Tempos de inserção: ≤ 500
- Temperatura de funcionamento: -40°C a +85°C
Características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
- Solução económica para a eliminação em massa de fibras
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Disponíveis cabos redondos robustos, cabos ovais e opções de fita nua
- Casas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
- Bom em repetibilidade e intercâmbio
Aplicação
Todos os conectores MPO da OMC são da Senko/Nissin/Sumitomo.
- A aplicação Data Center com ambiente de alto grau de densidade
- A fibra óptica para o edifício
- Aplicação de conectores internos em equipamentos de fibra.
Regras de nomeação e informações de confirmação da encomenda:
Carregar Pull Tab Para Senko MPO
Desenho do cabo de fibra MPO-MPO 12F.
| Duração total ((L) ((m)) |
comprimento de tolerância ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ¢+0,5% x L/-0 |
|
Três métodos de ligação ajudam a manter a polaridade MTP/MPO correta
Solução de Polaridade Base-24
Para alcançar a crescente demanda por maior largura de banda, o cabo MTP/MPO de 24 fibras é introduzido para facilitar a migração para a rede 100G.Duplica a densidade dos cabos de 12 fibras no mesmo espaçoNo entanto, a manutenção da polaridade dos cabos base-24 MTP/MPO é mais complicada.A OMC recomenda o cabo de tronco MTP/MPO do tipo A (chave para cima-chave para baixo). Com o nosso cassete AF Tipo A e Tipo, não há necessidade de um cabo de parche A-to-A mais. O método de conectividade é ilustrado na seguinte imagem
CABEL DE TRUNCO Quente da Zion Communication
- 7236001 ZCM1122HIA1X: MPO Feminino Para MPO Feminino SM 3.0mm LSZH 12 Fibras MPO Patch Cord Custom Meters.
- 7236002 ZCM1152HIA1X: MPO Feminino para MPO Feminino SM 3.0mm LSZH 24 Fibras MPO Patch Cord Custom Meters.
- 7236003 ZCM1127HLA1X: MPO Feminino Para MPO Feminino OM3 3.0mm LSZH 12 Fibras MPO Patch Cord Custom Meters.
- 7236004 ZCM1157HLA1X: MPO Feminino Para MPO Feminino OM3 3.0mm LSZH 24 Fibras MPO Patch Cord Custom Meters.
- 7236005 ZCM1128HMA1X: MPO Feminino Para MPO Feminino OM4 3.0mm LSZH 12 Fibras MPO Patch Cord Custom Meter.
- 7236006 ZCM1158HMA1X: MPO Feminino para MPO Feminino OM4 3.0mm LSZH 24 Fibras MPO Patch Cord Custom Meters.
- 7236007 ZCM2122HIA1X: MTP Mulher para MTP Mulher SM 3.0mm LSZH 12 Fibras MTP Patch Cord Custom Meters.
- 7236008 ZCM2152HIA1X: MTP Mulher para MTP Mulher SM 3.0mm LSZH 24 Fibras MTP Patch Cord Custom Meters.
- 7236009 ZCM2127HLA1X: MTP Mulher para MTP Mulher OM3 3.0mm LSZH 12 Fibras MTP Patch Cord Custom Meters.
- 7236010 ZCM2157HLA1X: MTP Mulher para MTP Mulher OM3 3.0mm LSZH 24 Fibras MTP Patch Cord Custom Meters.
- 7236011 ZCM2128HMA1X: MTP Feminino para MTP Feminino OM4 3.0mm LSZH 12 Fibras MTP Patch Cord Custom Meters.
- 7236012 ZCM2158HMA1X: MTP Feminino para MTP Feminino OM4 3.0mm LSZH 24 Fibras MTP Patch Cord Custom Meters.
Embalagem
Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.
Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
A embalagem pode ser personalizada.
Serviço OEM/ODM para si
- Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
- Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
- Nível de qualidade diferente.
