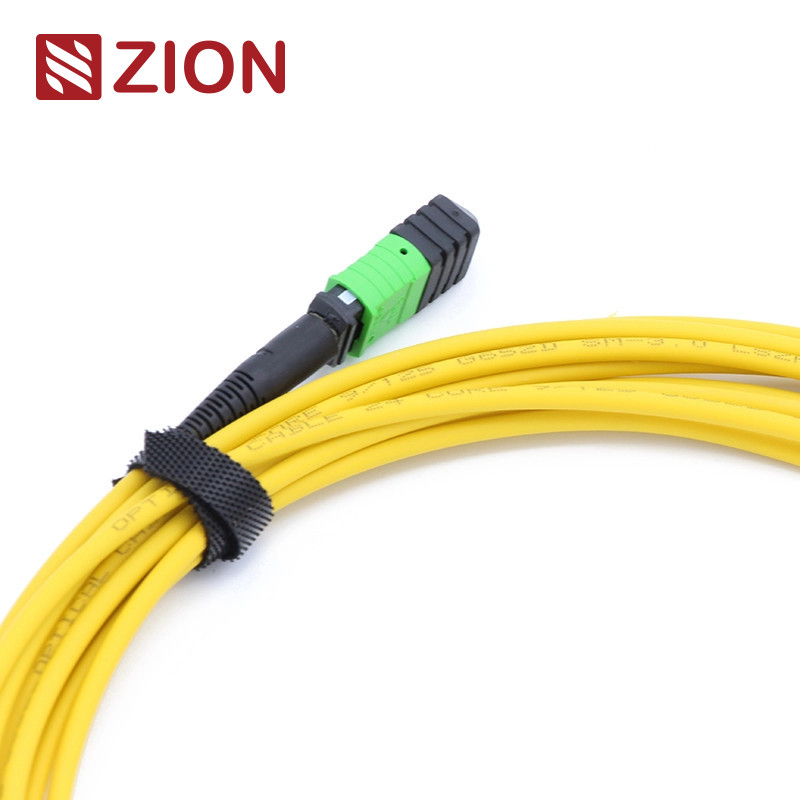

12 Fibras MTP Fêmea para MTP Fêmea Patch Cord
Patch cord de fibra óptica Singlemode 3.0mm LSZH projetado para aplicações de data center de alta densidade e soluções de rede 40G/100G.
Identificação do Produto
Código Zion: ZCM2122HIA1X
Descrição: MTP Fêmea Para MTP Fêmea SM 3.0mm LSZH 12 Fibras MTP Patch Cord Metros Personalizados
Visão Geral do Produto
O conector MTP é um tipo de conector push-on multi-fibra projetado para aplicações de fibra óptica de alta densidade. Este sistema de pré-conexão é usado principalmente em data centers, implantações de fibra para o edifício e conexões internas dentro de equipamentos transceptores ópticos que suportam tecnologias 40G, 100G e QSFP+.
Os conectores MTP são classificados de acordo com os padrões IEC 61754-7 por contagem de fibra, gênero (macho/fêmea) e polaridade (PC ou APC). Nosso Patch Cord de Fibra MTP-MTP 3.0mm LSZH apresenta conectores MTP em ambas as extremidades e está disponível em várias contagens de fibra, incluindo 12, 24, 48, 60, 72, 96 e 144 fibras.
Principais Aplicações
Projetado especificamente para conexões diretas de ótica 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4 em ambientes de data center de alta densidade.
Padrões e Especificações Industriais
Padrões do Conector
- Referência Singlemode MPO: EIA/TIA-604-5
- Carcaça Singlemode MPO: SM APC - Conectores verdes + bota preta (MTP de Perda Padrão)
- Carcaça Singlemode MPO: SM APC - Conectores amarelos + bota preta (MTP de Perda Super Baixa)
- Referência Multimodo MPO: EIA/TIA-604-5
- Em conformidade com IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- Em conformidade com 10G Fiber Channel
- Em conformidade com 40G e 100G IEEE 802.3
Especificações de Desempenho Óptico
Perda de Inserção (MPO) Singlemode APC:
Padrão: ≤0.75dB (máx), ≤0.50dB (típico)
Super Baixa: ≤0.35dB (máx), ≤0.20dB (típico)
Perda de Inserção (MPO) Multimodo PC:
Padrão: ≤0.6dB (máx), ≤0.50dB (típico)
Super Baixa: ≤0.35dB (máx), ≤0.20dB (típico)
Perda de Retorno (MPO) Singlemode APC: ≥60dB
Perda de Retorno (MPO) Multimodo PC: ≥25dB
Durabilidade: <0.3dB mudança típica (200 acoplamentos)
Intercambialidade: ≤0.2dB
Teste de Inserção-Extração: 500 vezes, IL <0.5dB
Resistência à Tração: >70N
Ciclos de Conexão: >600
Temperatura de Operação: -40°C a +85°C
Principais Características
- Baixa perda de inserção e alto desempenho de perda de retorno
- Conector multi-fibra baseado em MT com terminações de 4, 8, 12 e 24 fibras
- Solução econômica de terminação em massa
- Otimizado para aplicações singlemode e multimodo de baixa perda e perda padrão
- Disponível em opções de cabo redondo reforçado, cabo oval e fita nua
- Carcaças com código de cores para fácil identificação do tipo de fibra e tipo de polimento
- Excelente repetibilidade e intercambialidade
Aplicações Primárias
Cabos de chicote reto 12F MPO-LC/SC/FC/ST projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e aplicações de data center de alta densidade. Otimizado para ambientes de data center de alta densidade 10/40/100G.
- Ambientes de data center de alta densidade
- Implantações de fibra para o edifício
- Conexões internas dentro de equipamentos de fibra óptica
Documentação do Produto
Regras de Nomenclatura e Confirmação do Pedido
Guia de Tração para Senko MTP
Desenho do Cabo Tronco MTP-MTP 12F
Tolerância do Comprimento do Cabo
| Comprimento Total (L) em metros |
Tolerância de Comprimento em cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Métodos de Conexão de Polaridade MTP
Três métodos de conexão padronizados garantem a polaridade MTP/MTP adequada para transmissão ideal de sinal.
Conexão de Polaridade A
Design de chave para cima, chave para baixo mantém o alinhamento da posição da fibra (posição 1 para posição 1). Requer cabos patch duplex A-B em uma extremidade e cabos patch duplex A-A na outra extremidade.
Conexão de Polaridade B
Design de chave para cima, chave para cima com inversão de polaridade (posição 1 para posição 12). Requer cabos patch duplex A-B em ambas as extremidades.
Conexão de Polaridade C
Design de chave para cima, chave para baixo com cruzamento interno de fibra (posição 1 para posição 2). Requer cabos patch duplex A-B em ambas as extremidades.
Observação: O tipo de polaridade é especificado nas regras de nomenclatura do produto - Polaridade A, Polaridade B ou Polaridade C.
Produtos Relacionados
7236001 ZCM1122HIA1: MPO Fêmea Para MPO Fêmea SM 3.0mm LSZH 12 Fibras MPO Patch Cord Metros Personalizados
7236002 ZCM1152HIA1: MPO Fêmea Para MPO Fêmea SM 3.0mm LSZH 24 Fibras MPO Patch Cord Metros Personalizados
7236007 ZCM2122HIA1: MTP Fêmea Para MTP Fêmea SM 3.0mm LSZH 12 Fibras MTP Patch Cord Metros Personalizados
7236008 ZCM2152HIA1: MTP Fêmea Para MTP Fêmea SM 3.0mm LSZH 24 Fibras MTP Patch Cord Metros Personalizados
Informações de Embalagem
Cabos de fibra óptica embalados profissionalmente com rotulagem e marcação OMC. Disponível em tamanhos de caixa padrão: 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. Opções de embalagem personalizadas disponíveis.
Serviços OEM/ODM
As opções de personalização incluem cor do cabo, impressão, material da capa, cores do conector, rotulagem OEM, anéis de identificação, etiquetas de cabo, caixas e marcas de envio. Disponível em diferentes níveis de qualidade para atender a requisitos específicos.
