MTP Feminino Para MTP Feminino SM 3.0mm LSZH 12 Fibras MTP Cordão de Parche Métricos personalizados
Código de Sião e Descrição
Código de Zion: ZCM2122HIA1X

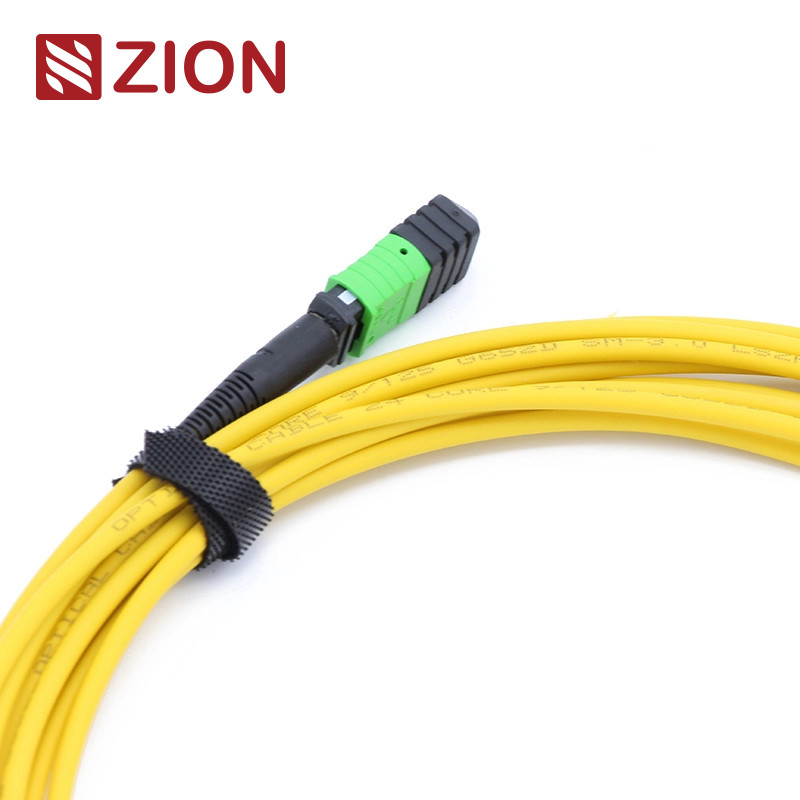

Descrição de Sião: MTP Feminino Para MTP Feminino SM 3.0mm LSZH 12 Fibras MTP Cordão de Patch Custom Meter
O conector MPO é um tipo de conector de fibra.O sistema de pré-conexão de fibra de alta densidade MPO é actualmente utilizado principalmente em ambientes de alta densidade de centros de dados., a aplicação de fibra óptica no edifício e as aplicações de ligação interna no interior do equipamento transceptor óptico, como o dispositivo óptico, 40G, 100G, QSFP+.
Os tipos de conectores MTP são distinguidos de acordo com os regulamentos IEC 61754-7: números de núcleo (número de matriz), cabeça masculina (Male, Female), polaridade (PC ou APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. MTP Fiber Patch Cord é terminado com conector MTP em ambas as extremidades.Os cordões de fibra estão disponíveis com 12, 24, 48,6072,96,144fibres. Suporte de velocidades de até 10/40/100Gbps soluções de data center. Eles são tipicamente adotados para interconectar cassetes, painéis ou robustos MTP fan-outs,e facilitar a rápida implantação de cablagem backbone de alta densidade em centros de dados e outros ambientes de alta fibraAlém disso, MTP também fornece muita flexibilidade e conveniência uma vez que você tem que mudar o estilo do conector nos painéis de patch.apenas instalar um novo cassete com o novo estilo de conector no lado de conexão cruzada do painel do patch.
O 12F MTP-MTP Fiber Patch Cord é projetado para conexões diretas ópticas 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4 e centro de dados de alta densidade.
Conectores ◄ Padrão industrial
MPO SingleModeReferência:EIA/TIA-604-5
MPO SingleModeDetalhes da habitação:SM APC: conectores verdes+saco preto (MTP de perda padrão)
SM APC: conectores amarelos+saco preto (MTP com perdas super baixas)
MPO MultimodoReferência:EIA/TIA-604-5
MPO MultimodoDetalhes da habitação:OM1&OM2 PC: conectores bege + bota preta (MTP de perda padrão)
OM3&OM4 PC: Conectores Aqua + bota preta (MTP padrão e super de baixa perda)
OM3&OM4 PC: Conectores Heather Violet + botão preto (MTP de perda padrão)
- Cumprir o padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
- Compatibilidade com o canal de fibra 10G
- 40G e 100G IEEE 802.3
Especificações ópticas
Perda de inserção (MPO) ((IEC 61300-3-34)Modo único (APC)Polido a 8 graus):Perda padrão:≤ 0,75dB ((máximo), ≤ 0,50dB ((típico); Super Baixa perda:≤ 0,35 dB (max), ≤ 0,20 dB (típico)
Perda de inserção (MPO) (IEC 61300-3-34)Multimodo (PCLâmina plana):Perda padrão:≤ 0,6 dB (max), ≤ 0,50 dB (típico); Super Baixa perda:≤ 0,35 dB (max) ≤ 0,20 dB (típico)
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Modo único (APC polido a 8 graus):≤ 0,3 dB
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perda de retorno (MPO)Modo único (APC)Polido a 8 graus):≥ 60 dB(Poluição de 8 graus)
Perda de retorno (MPO)Multimodo (PCLâmina plana):≥ 25 dB
Perda de retorno ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perda de retorno ((LC/SC/FC/ST):≥ 35 dB
Durabilidade:Mudança típica < 0,3 dB (200 acasalamentos)
Intercambiáveis : ≤ 0,2 dB
Teste de inserção-puxação: 500 vezes, IL- Não.0.5 dB
Resistência à tração:> 70N
Tempo de ligação:> 600
Temperatura de funcionamentoModo único (APC):-40°C a +85°C
Características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT, 4,8terminações e conjuntos de conectores de fibras 12, 24
- Solução económica para a eliminação em massa de fibras
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Disponíveis cabos redondos robustos, cabos ovais e opções de fita nua
- Casas codificadas por cores disponíveis para diferenciar o tipo de fibra, o tipo de polimento e/ou a qualidade dos conectores
- Bom em repetibilidade e intercâmbio
Aplicação
12F MPO- LC/SC/FC/ST Cabos de alça reta projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center de alta densidade.
Todos os conectores MPO da OMC são da Senko/Nissin/Sumitomo.
- A aplicação Data Center com ambiente de alto grau de densidade
- A fibra óptica para o edifício
- Aplicação de conectores internos em equipamentos de fibra.
Regras de nomeação e informações de confirmação da encomenda:
Carregar Pull Tab Para Senko MTP
MTP-MTP 12F desenho do cabo do tronco.
| Duração total ((L) ((m)) |
comprimento de tolerância ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ¢+0,5% x L/-0 |
|
Três métodos de conexão ajudam a manter a polaridade MTP/MTP correta
1Polaridade Uma ligação
Polaridade Os cabos MTP usam um design de chave para cima, chave para baixo.
O conector é correspondente à posição 1 de outro conector. não há flip de polaridade.devemos usar cabos duplex A-B em uma extremidade e cabos duplex AA na outra extremidade. Uma vez que nesta ligação, Rx1 deve se conectar a Tx1. Se não usarmos cabo duplex A-A, de acordo com o princípio de projeto de polaridade de um cabo MTP, a fibra 1 pode transmitir para a fibra 1,isto é, Rx1 pode transmitir para Rx1, o que pode causar erros.
2Conexão de polaridade B.
Os cabos MTP de polaridade B usam um design de chave para cima, chave para cima.quando usamos polaridade B MTP cabo para conexão, devemos usar um A-B duplex patch cabos em ambas as extremidades. uma vez que a chave para cima para a chave para cima design ajudar a inverter a polaridade, o que faz a fibra 1 transmitir para a fibra 12, que o Rx1 transmite para Tx1.
3Conexão Polaridade C.
Como os cabos MTP de polaridade A, os cabos MTP de polaridade C também usam um design de chave para cima, chave para baixo.que faz a posição 1 de um conector corresponde à posição 2 de
Como mostrado na figura abaixo, quando usamos polaridade C MTP cabo para conexão, devemos usar um A-B duplex patch cables em ambas as extremidades.Desde que o design de fibras cruzadas ajudam a inverter a polaridade, que faz a fibra 1 transmitir para a fibra 2, que é o Rx1 transmite para Tx1.
Nota: O tipo de polaridade está nas seguintes regras de nomeação: polaridade A; polaridade B; polaridade C
CABEL DE TRUNCO Quente da Zion Communication
7236001 ZCM1122HIA1: MPO Feminino Para MPO Feminino SM 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados
7236002 ZCM1152HIA1: MPO Mulher para MPO Mulher SM 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados
7236003 ZCM1127HLA1: MPO Feminino Para MPO Feminino OM3 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados
7236004 ZCM1157HLA1: MPO Feminino Para MPO Feminino OM3 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados
7236005 ZCM1128HMA1: MPO Feminino Para MPO Feminino OM4 3.0mm LSZH 12 Fibras MPO Cordão de Parche Métricos personalizados
7236006 ZCM1158HMA1: MPO Feminino Para MPO Feminino OM4 3.0mm LSZH 24 Fibras MPO Cordão de Parche Métricos personalizados
7236007 ZCM2122HIA1: MTP Fêmea para MTP Fêmea SM 3.0mm LSZH 12 Fibras MTP Cordão de Patch Custom Meter
7236008 ZCM2152HIA1: MTP Fêmea para MTP Fêmea SM 3.0mm LSZH 24 Fibras MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP Feminino Para MTP Feminino OM3 3.0mm LSZH 12 Fibras MTP Cordão de Patch Custom Meter
7236010 ZCM2157HLA1: MTP Mulher para MTP Mulher OM3 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados
7236011 ZCM2128HMA1: MTP Feminino Para MTP Feminino OM4 3.0mm LSZH 12 Fibras MTP Cordão de Patch Custom Meter
7236012 ZCM2158HMA1: MTP Feminino Para MTP Feminino OM4 3.0mm LSZH 24 Fibras MTP Cordão de Parche Métricos personalizados
Embalagem
Este pacote de cabos de fibra óptica, fácil de levar e bem protegido, foi rotulado e marcado pela OMC como padrão.
Tamanho de embalagem padrão: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
A embalagem pode ser personalizada.
Serviço OEM/ODM para si
- Cor do cabo, letra de impressão, material da capa do cabo, cor do conector
- Rótulo OEM, anel de identificação, rótulo do cabo,Caixa, marcas de transporte
- Nível de qualidade diferente.
