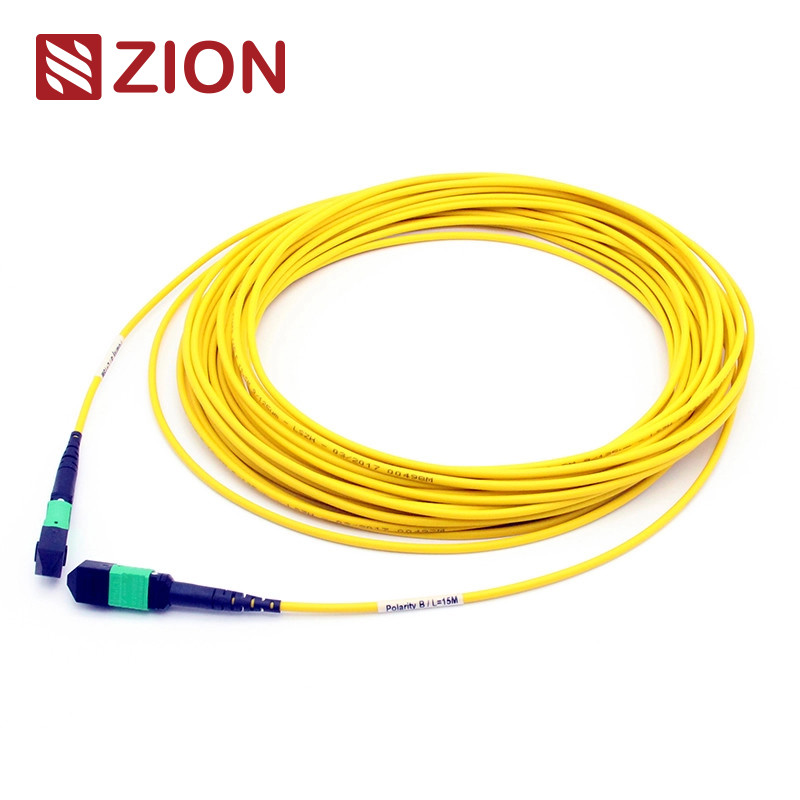

Cabo Patch MTP de 24 Fibras Fêmea para Fêmea Monomodo 3,0mm LSZH
Cabo Patch MTP Fêmea para MTP Fêmea SM 3,0mm LSZH 24 Fibras MTP Metros Personalizados
Código e Descrição Zion
Código Zion: ZCM2152HIA1X
Descrição Zion: Cabo Patch MTP Fêmea para MTP Fêmea SM 3,0mm LSZH 24 Fibras MTP Metros Personalizados
O conector MPO é um tipo de conector push-on multi-fibra projetado para sistemas de pré-conexão de fibra de alta densidade. Esses conectores são usados principalmente em ambientes de data center, aplicações de fibra para o edifício e conexões internas em equipamentos transceptores ópticos que suportam tecnologias 40G, 100G e QSFP+.
Os tipos de conectores MTP são classificados de acordo com os regulamentos IEC 61754-7 com base nos números de núcleo, gênero (Macho/Fêmea) e polaridade (PC ou APC).
Este Cabo Patch de Fibra MTP-MTP 3,0mm LSZH apresenta conectores MTP em ambas as extremidades e está disponível com 12, 24, 48, 60, 72, 96 ou 144 fibras. Ele suporta velocidades de até 10/40/100Gbps em soluções de data center e é ideal para interconectar cassetes, painéis ou fan-outs MTP reforçados. O cabo patch facilita a implantação rápida de cabeamento de backbone de alta densidade em data centers e outros ambientes de alta fibra.
O Cabo Patch de Fibra MTP-MTP de 24F é projetado especificamente para aplicações de data center de alta densidade e suporta conexões diretas de ótica 100G QSFP28 SR4.
Padrão Industrial de Conectores
Referência Monomodo MPO: EIA/TIA-604-5
Detalhes da Carcaça Monomodo MPO: SM APC: Conectores verdes + bota preta (MTP de perda padrão); SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)
Referência Multimodo MPO: EIA/TIA-604-5
Detalhes da Carcaça Multimodo MPO: OM1&OM2 PC: Conectores bege + bota preta (MTP de perda padrão); OM3&OM4 PC: Conectores aqua + bota preta (MTP de perda padrão e super baixa); OM3&OM4 PC: Conectores violeta heather + bota preta (MTP de perda padrão)
- Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) cabeamento estruturado em conformidade com TIA-568-C
- Em conformidade com 10G Fiber Channel
- 40G e 100G IEEE 802.3
Especificações Ópticas
Perda de Inserção (MPO) (IEC 61300-3-34) Monomodo (APC polido a 8 graus): Perda padrão: ≤0,75dB (máx.), ≤0,50dB (Típico); Perda super baixa: ≤0,35dB (máx.), ≤0,20dB (Típico)
Perda de Inserção (MPO) (IEC 61300-3-34) Multimodo (polimento plano PC): Perda padrão: ≤0,6dB (máx.), ≤0,50 (Típico); Perda super baixa: ≤0,35dB (máx.), ≤0,20dB (Típico)
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6) Monomodo (APC polido a 8 graus): ≤0,3dB
Perda de inserção (LC/SC/FC/ST) (IEC 61300-3-6) Multimodo (polimento plano PC): ≤0,3dB
Perda de Retorno (MPO) Monomodo (APC polido a 8 graus): ≥60dB (polimento de 8 graus)
Perda de Retorno (MPO) Multimodo (polimento plano PC): ≥25dB
Perda de retorno (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
Perda de retorno (LC/SC/FC/ST): ≥35dB
Durabilidade: <0,3dB de mudança típica (200 acoplamentos)
Intercambialidade: ≤0,2dB
Teste de inserção-extração: 500 vezes, IL＜0,5dB
Resistência à tração: >70N
Tempos de conexão: >600
Temperatura de operação Monomodo (APC): -40°C a +85°C
Recursos
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT, terminações e montagens de conector de 4, 8, 12 e 24 fibras
- Solução econômica para terminação em massa de fibra
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Opções de cabo redondo reforçado, cabo oval e fita nua disponíveis
- Carcaças com código de cores disponíveis para diferenciar o tipo de fibra, tipo de polimento e/ou grau do conector
- Bom em repetibilidade e intercambialidade
Aplicação
Este cabo patch MTP-MTP de 24F é otimizado para aplicações de data center de alta densidade de 10/40/100G. Ele é projetado para conexões diretas de ótica 100G QSFP28 SR4 e ambientes de data center de alta densidade.
Todos os conectores MPO da OMC são provenientes da Senko/Nissin/Sumitomo. Os cabos patch de fibra MPO são conjuntos de cabos de alta densidade usados em três áreas principais:
- Aplicações de data center com ambientes de alta densidade
- Instalações de fibra para o edifício
- Aplicações de conector interno em equipamentos de fibra
Regras de Nomenclatura e Informações de Confirmação do Pedido
Guia de Tração para Senko MTP
Desenho do Cabo Tronco MTP-MTP 24F
| Comprimento Total (L) (m) |
Tolerância de Comprimento (cm) |
| 0+5/-0 |
| 1+10/-0 |
| 10+15/-0 |
| 40'+0,5% x L/-0 |
Três Métodos de Conexão Ajudam a Manter a Polaridade MTP/MTP Correta
Solução de Polaridade Base-24
Para atender às crescentes demandas de largura de banda, os cabos MTP/MPO de 24 fibras são introduzidos para facilitar a migração para redes 100G. Esses cabos dobram a densidade do cabeamento de 12 fibras na mesma área, reduzindo a contagem de fibras, minimizando os caminhos dos cabos e melhorando o fluxo de ar. A manutenção da polaridade do cabeamento MTP/MPO base-24 é mais complexa, e a OMC recomenda cabos tronco MTP/MPO Tipo A (chave para cima para chave para baixo). Com nossos cassetes Tipo A e Tipo AF, os cabos patch A-para-A não são mais necessários.
Cabo Tronco Quente da Zion Communication
7236001 ZCM1122HIA1: Cabo Patch MPO Fêmea para MPO Fêmea SM 3,0mm LSZH 12 Fibras Metros Personalizados
7236002 ZCM1152HIA1: Cabo Patch MPO Fêmea para MPO Fêmea SM 3,0mm LSZH 24 Fibras Metros Personalizados
7236003 ZCM1127HLA1: Cabo Patch MPO Fêmea para MPO Fêmea OM3 3,0mm LSZH 12 Fibras Metros Personalizados
7236004 ZCM1157HLA1: Cabo Patch MPO Fêmea para MPO Fêmea OM3 3,0mm LSZH 24 Fibras Metros Personalizados
7236005 ZCM1128HMA1: Cabo Patch MPO Fêmea para MPO Fêmea OM4 3,0mm LSZH 12 Fibras Metros Personalizados
7236006 ZCM1158HMA1: Cabo Patch MPO Fêmea para MPO Fêmea OM4 3,0mm LSZH 24 Fibras Metros Personalizados
7236007 ZCM2122HIA1: Cabo Patch MTP Fêmea para MTP Fêmea SM 3,0mm LSZH 12 Fibras Metros Personalizados
7236008 ZCM2152HIA1: Cabo Patch MTP Fêmea para MTP Fêmea SM 3,0mm LSZH 24 Fibras Metros Personalizados
7236009 ZCM2127HLA1: Cabo Patch MTP Fêmea para MTP Fêmea OM3 3,0mm LSZH 12 Fibras Metros Personalizados
7236010 ZCM2157HLA1: Cabo Patch MTP Fêmea para MTP Fêmea OM3 3,0mm LSZH 24 Fibras Metros Personalizados
7236011 ZCM2128HMA1: Cabo Patch MTP Fêmea para MTP Fêmea OM4 3,0mm LSZH 12 Fibras Metros Personalizados
7236012 ZCM2158HMA1: Cabo Patch MTP Fêmea para MTP Fêmea OM4 3,0mm LSZH 24 Fibras Metros Personalizados
Embalagem
Este pacote de cabo de fibra óptica foi projetado para facilitar o manuseio e a proteção ideal. Os tamanhos de caixa padrão incluem 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. A seleção da caixa depende da quantidade do pedido. Opções de embalagem personalizadas estão disponíveis.
Serviço OEM/ODM
- Cor do cabo, palavra de impressão, material da capa do cabo, cor do conector
- Rótulo OEM, anel de identificação, etiqueta do cabo, caixa, marcas de envio
- Diferentes níveis de qualidade disponíveis
