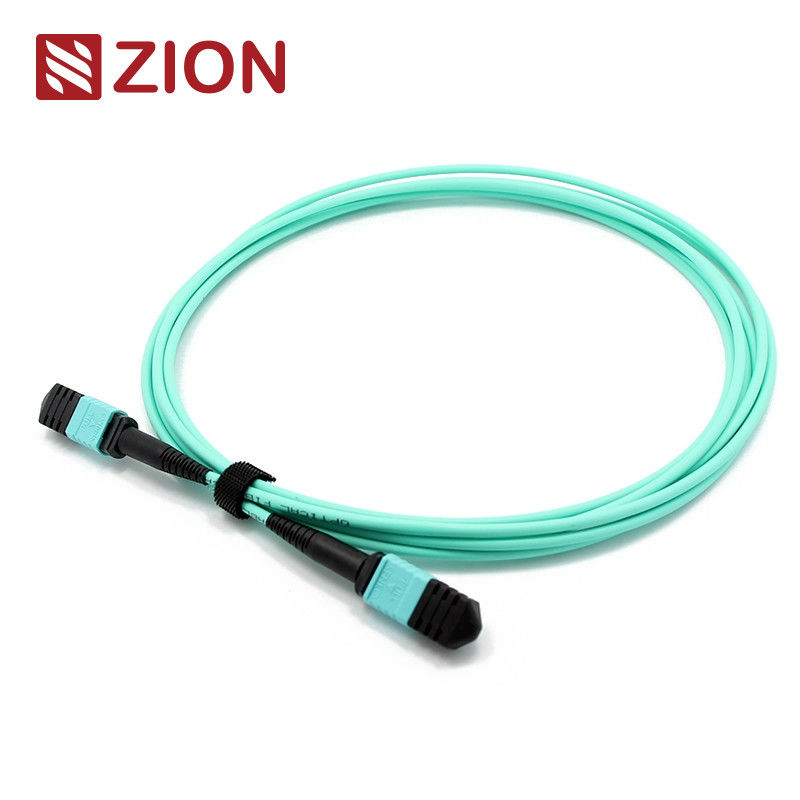

Cabo de Patch MTP Fêmea para MTP Fêmea OM3 3.0mm LSZH 12 Fibras
Cabo de Patch MTP Fêmea para MTP Fêmea OM3 3.0mm LSZH 12 Fibras de alto desempenho, disponível em comprimentos personalizados para data centers e aplicações de fibra de alta densidade.
Identificação do Produto
Código Zion: ZCM2122HIA1X
Descrição Zion: Cabo de Patch MTP Fêmea para MTP Fêmea SM 3.0mm LSZH 12 Fibras Metros Personalizados
Visão Geral do Produto
O conector MTP é um tipo de conector push-on multi-fibra projetado para aplicações de fibra óptica de alta densidade. O sistema de pré-conexão de fibra de alta densidade MTP é usado principalmente em ambientes de data center, aplicações de fibra para o edifício e conexões internas em equipamentos de transceptor óptico que suportam tecnologias 40G, 100G e QSFP+.
Os tipos de conectores MTP são distinguidos de acordo com os regulamentos IEC 61754-7 com base nos números de núcleo, gênero (Macho/Fêmea) e polaridade (PC ou APC).
Este Cabo de Patch de Fibra MTP-MTP 3.0mm LSZH conecta módulos MTP juntos como um link permanente, suportando velocidades de até 10/40/100Gbps em soluções de data center. Disponível com 12, 24, 48, 60, 72, 96 ou 144 fibras, esses cabos facilitam a implantação rápida de cabeamento de backbone de alta densidade em data centers e outros ambientes de alta fibra.
O Cabo de Patch de Fibra 12F MTP-MTP é projetado especificamente para conexões diretas de óticas 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4.
Padrões Industriais
MPO Singlemode
Referência: EIA/TIA-604-5
Detalhes da Carcaça: SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)
MPO Multimodo
Referência: EIA/TIA-604-5
Detalhes da Carcaça: OM1&OM2 PC: Conectores bege + bota preta
OM3&OM4 PC: Conectores aqua + bota preta
OM3&OM4 PC: Conectores violeta heather + bota preta
- Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) compatível
- Cabeamento estruturado por TIA-568-C
- 10G Fiber Channel Compatível
- 40G e 100G IEEE 802.3
Especificações Ópticas
Perda de Inserção (MPO) (IEC 61300-3-34)
Singlemode (APC polido a 8 graus): Perda padrão: ≤0.75dB (máx), ≤0.50dB (Típico); Perda super baixa: ≤0.35dB (máx), ≤0.20dB (Típico)
Multimodo (polimento PC Flat): Perda padrão: ≤0.6dB (máx), ≤0.50 (Típico); Perda super baixa: ≤0.35dB (máx), ≤0.20dB (Típico)
Perda de Inserção (LC/SC/FC/ST) (IEC 61300-3-6)
Singlemode (APC polido a 8 graus): ≤0.3dB
Multimodo (polimento PC Flat): ≤0.3dB
Perda de Retorno (MPO)
Singlemode (APC polido a 8 graus): ≥60dB
Multimodo (polimento PC Flat): ≥25dB
Especificações Adicionais
- Durabilidade:<0.3dB de mudança típica (200 acoplamentos)
- Intercambialidade: ≤0.2dB
- Teste de Inserção-Extração: 500 vezes, IL＜0.5dB
- Resistência à tração: >70N
- Tempos de conexão: >600
- Temperatura de Operação: -40°C a +85°C
Principais Características
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT, terminações de conector de 4,8,12 e 24 fibras
- Solução econômica para terminação em massa de fibra
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Opções de cabo redondo reforçado, cabo oval e fita plana
- Carcaças com código de cores para fácil identificação do tipo de fibra
- Excelente repetibilidade e intercambialidade
Aplicações
Cabos de chicote reto 12F MPO-LC/SC/FC/ST projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data centers de alta densidade. Otimizado para aplicações de data center de alta densidade de 10/40/100G.
Todos os conectores MPO da OMC são provenientes da Senko/Nissin/Sumitomo. Os conjuntos de cabos de patch de fibra MPO são usados em três áreas principais:
- Ambientes de data center de alta densidade
- Instalações de fibra para o edifício
- Aplicações de conector interno em equipamentos de fibra
Especificações de Tolerância de Comprimento
| Comprimento Total (L)(m) |
Tolerância de Comprimento (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Produtos Relacionados
ZCM1122HIA1: Cabo de Patch MPO Fêmea para MPO Fêmea SM 3.0mm LSZH 12 Fibras
ZCM1152HIA1: Cabo de Patch MPO Fêmea para MPO Fêmea SM 3.0mm LSZH 24 Fibras
ZCM1127HLA1: Cabo de Patch MPO Fêmea para MPO Fêmea OM3 3.0mm LSZH 12 Fibras
ZCM1157HLA1: Cabo de Patch MPO Fêmea para MPO Fêmea OM3 3.0mm LSZH 24 Fibras
ZCM1128HMA1: Cabo de Patch MPO Fêmea para MPO Fêmea OM4 3.0mm LSZH 12 Fibras
ZCM1158HMA1: Cabo de Patch MPO Fêmea para MPO Fêmea OM4 3.0mm LSZH 24 Fibras
Embalagem e Personalização
A embalagem padrão inclui cabos de fibra óptica bem protegidos com rotulagem e marcação OMC. Tamanhos de caixa disponíveis: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Embalagem personalizada disponível mediante solicitação.
Serviços OEM/ODM disponíveis, incluindo:
- Cores de cabo personalizadas, impressão e materiais da capa
- Rotulagem OEM, anéis de identificação e etiquetas de cabo
