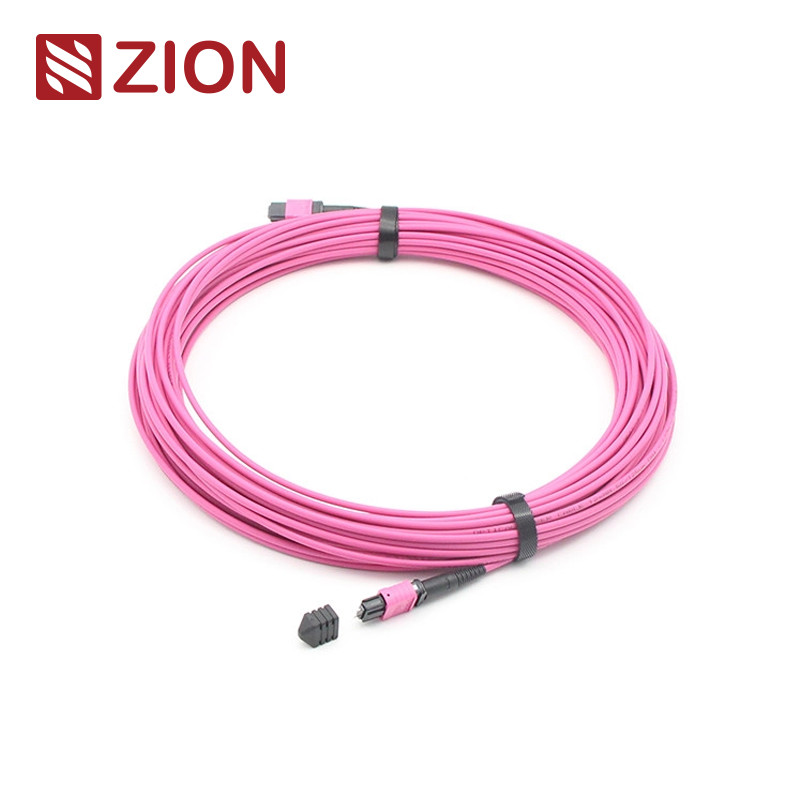

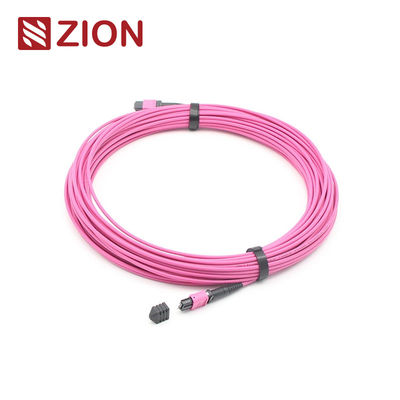

Cabo Patch MTP Fêmea para MTP Fêmea OM4 3.0mm LSZH 12 Fibras
Código Zion: ZCM2128HMA1X
Descrição: Cabo Patch MTP Fêmea para MTP Fêmea OM4 3.0mm LSZH 12 Fibras Metros Personalizados
O conector MTP é um conector multifibras de alta densidade projetado para conectividade óptica eficiente em ambientes exigentes. Como um conector MPO (Multi-Fiber Push On) especializado, ele permite a implantação rápida em data centers, aplicações de fibra para o prédio e conexões internas em equipamentos de transceptor óptico que suportam as tecnologias 40G, 100G e QSFP+.
Visão Geral do Produto
Este Cabo Patch de Fibra MTP-MTP 3.0mm LSZH apresenta conectores MTP em ambas as extremidades, projetados para conectar módulos MTP como links permanentes. Disponível em várias contagens de fibra, incluindo 12, 24, 48, 60, 72, 96 e 144 fibras, esses cabos patch suportam velocidades de até 10/40/100 Gbps para soluções de data center.
O Cabo Patch de Fibra MTP-MTP de 12 fibras é projetado especificamente para conexões diretas de ótica 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4 em ambientes de data center de alta densidade.
Padrões Industriais
MPO Monomodo
Referência: EIA/TIA-604-5
Detalhes da Carcaça: SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)
MPO Multimodo
Referência: EIA/TIA-604-5
Detalhes da Carcaça:
OM1&OM2 PC: Conectores bege + bota preta (MTP de perda padrão)
OM3&OM4 PC: Conectores aqua + bota preta (MTP de perda padrão e super baixa)
OM3&OM4 PC: Conectores violeta heather + bota preta (MTP de perda padrão)
- Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compatível com cabeamento estruturado por TIA-568-C
- Compatível com 10G Fiber Channel
- 40G e 100G IEEE 802.3
Especificações Ópticas
Perda de Inserção (MPO)(IEC 61300-3-34) Monomodo (APC polido a 8 graus):
Perda padrão: ≤0.75dB(máx), ≤0.50dB(Típico)
Perda super baixa: ≤0.35dB(máx), ≤0.20dB(Típico)
Perda de Inserção(MPO)(IEC 61300-3-34) Multimodo (PC polimento plano):
Perda padrão: ≤0.6dB(máx), ≤0.50(Típico)
Perda super baixa: ≤0.35dB(máx), ≤0.20dB(Típico)
Perda de Retorno (MPO) Monomodo (APC polido a 8 graus):
≥60dB(polimento de 8 graus)
Perda de Retorno (MPO) Multimodo (PC polimento plano):
≥25dB
Características de Desempenho:
Durabilidade: <0.3dB mudança típica (200 acoplamentos)
Intercambialidade: ≤0.2dB
Teste de inserção-tração: 500 vezes, IL＜0.5dB
Resistência à tração: >70N
Tempos de conexão: >600
Temperatura de operação Monomodo (APC): -40°C a +85°C
Principais Características
- Baixa perda de inserção, alta perda de retorno
- Conector multifibras baseado em MT, terminações e montagens de conectores de 4, 8, 12 e 24 fibras
- Solução econômica para terminação em massa de fibra
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Opções de cabo redondo, cabo oval e fita nua disponíveis
- Carcaças com código de cores disponíveis para diferenciar o tipo de fibra, tipo de polimento e/ou grau do conector
- Bom em repetibilidade e intercambialidade
Aplicações
Cabos de chicote reto 12F MPO-LC/SC/FC/ST projetados para 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e aplicações de data center de alta densidade. Otimizado para ambientes de data center de alta densidade de 10/40/100G.
- Aplicações em Data Center com ambientes de alta densidade
- Instalações de fibra para o prédio
- Aplicações de conectores internos em equipamentos de fibra
Especificações de Tolerância de Comprimento
| Comprimento total (L)(m) |
Tolerância de comprimento (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Informações de Embalagem
Este cabo de fibra óptica apresenta embalagem fácil de manusear e bem protegida com rotulagem e marcação padrão OMC. Os tamanhos padrão da caixa incluem 34*22*15 cm, 44*34*24 cm e 54*39*34 cm, com seleção baseada nos requisitos de quantidade. Opções de embalagem personalizadas estão disponíveis.
Serviços OEM/ODM
- Cor do cabo, palavra de impressão, material da capa do cabo, cor do conector
- Etiqueta OEM, anel de identificação, etiqueta do cabo, caixa, marcas de envio
- Diferentes níveis de qualidade disponíveis
