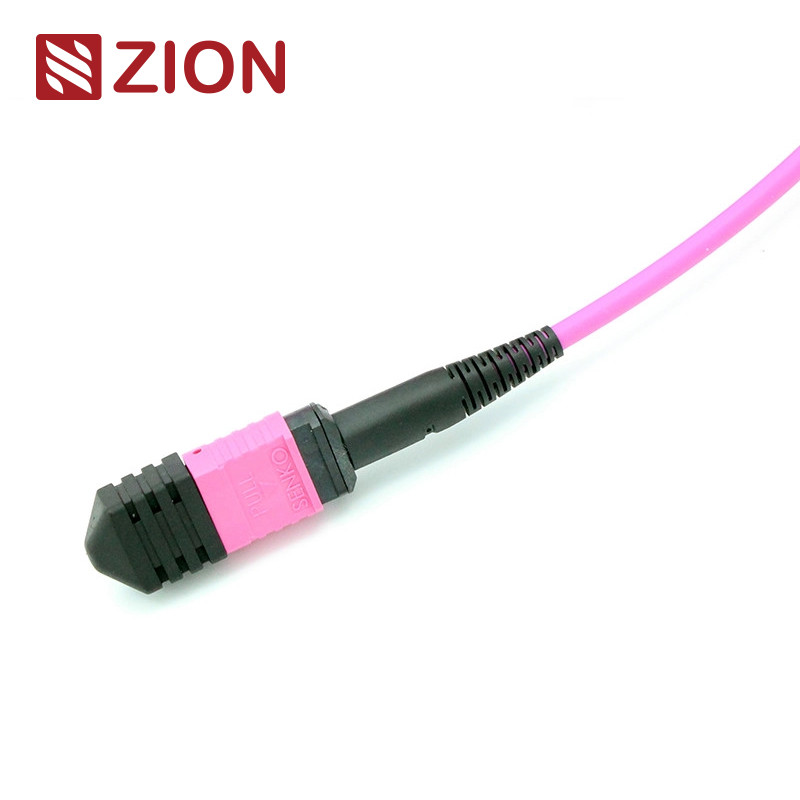

Cabo Tronco MTP Fêmea Para MTP Fêmea OM4 3.0mm LSZH 24 Fibras
Código Zion: ZCM2158HMA1X
Descrição Zion: Cabo Tronco MTP Fêmea Para MTP Fêmea OM4 3.0mm LSZH 24 Fibras MTP Metros Personalizados
O conector MTP é um conector push-on multi-fibra projetado para aplicações de fibra óptica de alta densidade. Este sistema de pré-conexão de alta densidade é usado principalmente em ambientes de data center, aplicações de fibra para o edifício e conexões internas em equipamentos de transceptor óptico, como dispositivos 40G, 100G e QSFP+.
Os tipos de conectores MTP são distinguidos de acordo com os regulamentos IEC 61754-7 por números de núcleo (número de matriz), gênero (Macho/Fêmea) e polaridade (PC ou APC).
Visão Geral do Produto
Este Cabo Patch de Fibra LSZH MTP-MTP de 3,0 mm é terminado com conectores MTP em ambas as extremidades, projetado para conectar módulos MTP juntos como um link permanente. Disponível com 12, 24, 48, 60, 72, 96 e 144 fibras, esses cabos suportam velocidades de até 10/40/100 Gbps em soluções de data center.
Principais Aplicações
- Interconexão de cassetes, painéis ou fan-outs MTP robustos
- Implantação rápida de cabeamento de backbone de alta densidade em data centers
- Ambientes de alta contagem de fibras que exigem flexibilidade e conveniência
- Conexões diretas de óticas 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4
Padrões Industriais
MTP Monomodo
Referência: EIA/TIA-604-5
SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)
MTP Multimodo
Referência: EIA/TIA-604-5
OM1&OM2 PC: Conectores bege + bota preta
OM3&OM4 PC: Conectores aqua + bota preta
OM3&OM4 PC: Conectores violeta heather + bota preta
Padrões de Conformidade
- Padrão IEC IEC-61754-7; em conformidade com IEC61755
- Em conformidade com Telcordia GR-1435-CORE, JIS C5982
- Em conformidade com TIA-604-5 (FOCIS5)
- Cabeamento estruturado por TIA-568-C
- Em conformidade com 10G Fiber Channel
- Em conformidade com 40G e 100G IEEE 802.3
Especificações Ópticas
Perda de Inserção
| Tipo |
Perda Padrão |
Perda Super Baixa |
| Monomodo (APC polido a 8 graus) |
≤0,75dB (máx.), ≤0,50dB (Típico) |
≤0,35dB (máx.), ≤0,20dB (Típico) |
| Multimodo (polimento PC Flat) |
≤0,6dB (máx.), ≤0,50dB (Típico) |
≤0,35dB (máx.), ≤0,20dB (Típico) |
Perda de Retorno
| Tipo |
Valor |
| Monomodo (APC polido a 8 graus) |
≥60dB |
| Multimodo (polimento PC Flat) |
≥25dB |
Características de Desempenho
- Durabilidade: Variação típica <0,3dB (200 acoplamentos)
- Intercambialidade: ≤0,2dB
- Teste de Inserção-Extração: 500 vezes, IL < 0,5dB
- Resistência à tração: >70N
- Tempos de conexão: >600
- Temperatura de Operação: -40°C a +85°C
Características do Produto
- Baixa perda de inserção, alta perda de retorno
- Conector multi-fibra baseado em MT com terminações de fibra 4, 8, 12 e 24
- Solução econômica para terminação em massa de fibra
- Projetado para aplicações SM e MM de baixa perda e perda padrão
- Opções de cabo redondo robusto, cabo oval e fita nua
- Carcaças com código de cores para fácil identificação do tipo de fibra e do tipo de polimento
- Repetibilidade e intercambialidade excelentes
Aplicações Primárias
- Ambientes de data center de alta densidade
- Instalações de fibra para o edifício
- Conexões internas em equipamentos de fibra óptica
Guia Push Pull para Senko MTP
Especificações do Cabo Tronco MTP-MTP 24F
Tolerância de Comprimento
| Comprimento Total (L) em metros |
Tolerância de Comprimento em cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Soluções de Polaridade
Três métodos de conexão ajudam a manter a polaridade MTP/MTP adequada para um desempenho óptico confiável.
Solução de Polaridade Base-24
O cabo MTP/MTP de 24 fibras facilita a migração para redes 100G, dobrando a densidade do cabeamento de 12 fibras na mesma área. Isso reduz a contagem de fibras, minimiza os caminhos dos cabos e melhora o fluxo de ar. A OMC recomenda o cabo MTP/MTP Tipo A (chave para cima para chave para baixo) com cassetes Tipo A e Tipo AF para conectividade simplificada.
Produtos Relacionados
- ZCM1122HIA1: MPO Fêmea Para MPO Fêmea SM 3.0mm LSZH 12 Fibras
- ZCM1152HIA1: MPO Fêmea Para MPO Fêmea SM 3.0mm LSZH 24 Fibras
- ZCM1127HLA1: MPO Fêmea Para MPO Fêmea OM3 3.0mm LSZH 12 Fibras
- ZCM1157HLA1: MPO Fêmea Para MPO Fêmea OM3 3.0mm LSZH 24 Fibras
- ZCM1128HMA1: MPO Fêmea Para MPO Fêmea OM4 3.0mm LSZH 12 Fibras
- ZCM1158HMA1: MPO Fêmea Para MPO Fêmea OM4 3.0mm LSZH 24 Fibras
- ZCM2122HIA1: MTP Fêmea Para MTP Fêmea SM 3.0mm LSZH 12 Fibras
- ZCM2152HIA1: MTP Fêmea Para MTP Fêmea SM 3.0mm LSZH 24 Fibras
- ZCM2127HLA1: MTP Fêmea Para MTP Fêmea OM3 3.0mm LSZH 12 Fibras
- ZCM2157HLA1: MTP Fêmea Para MTP Fêmea OM3 3.0mm LSZH 24 Fibras
- ZCM2128HMA1: MTP Fêmea Para MTP Fêmea OM4 3.0mm LSZH 12 Fibras
- ZCM2158HMA1: MTP Fêmea Para MTP Fêmea OM4 3.0mm LSZH 24 Fibras
Embalagem
Nossos cabos de fibra óptica são embalados em caixas protetoras com rotulagem OMC como padrão. Os tamanhos de caixa disponíveis incluem 34×22×15 cm, 44×34×24 cm e 54×39×34 cm, selecionados com base na quantidade do pedido. Opções de embalagem personalizadas estão disponíveis.
Serviços OEM/ODM
- Cor do cabo, impressão e material da capa personalizados
- Rotulagem OEM, anéis de identificação e etiquetas de cabo
- Design de caixa personalizado e marcas de envio
- Diferentes níveis de qualidade disponíveis
