| Lugar de origem: | China |
|---|---|
| Marca: | HELLOSIGNAL® OR OEM |
| Quantidade de ordem mínima: | 50PCS |
| Detalhes da embalagem: | 10 peças/saco de plástico |
| Tempo de entrega: | Normalmente 25 dias após o recebimento do depósito. |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | sem limite |
| Diâmetro da Fibra: | 9/125um | Perda de inserção: | SM(G657A1)＜1.0dB |
|---|---|---|---|
| Perda de retorno: | SM＞50dB | Teste de inserção e tração: | 500 vezes, IL＜0,5dB |
| Temperatura operacional (℃）: | -40℃~ +80℃ |
12F MPO (MTP) - cabo de remendo da fibra de MPO (MTP) é projetado para 40G QSFP+ SR4
40G QSFP+ CSR4 e conexões diretas do sistema ótico de 100G QSFP28 SR4 e centro de dados do alto densidade

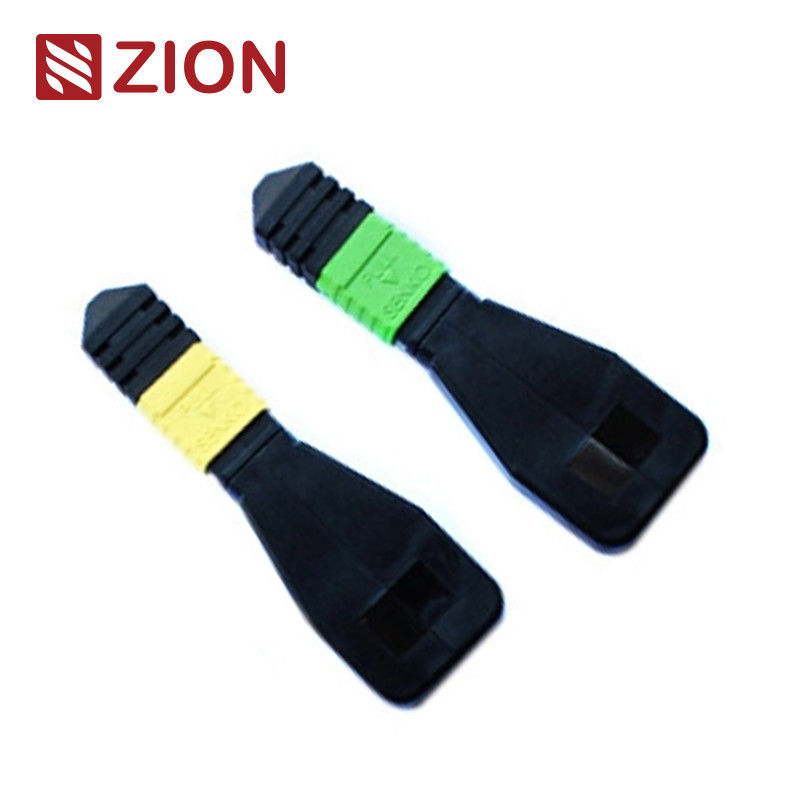

| Zion Code | Zion Description | |||||||
| ZCM1111HXA1 | módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 8F MPO | |||||||
| O laço de MPO contém a linha de salto do anel da parte traseira de MPO no LAÇO DE RETORNO, e põe ambas as extremidades da fibra em um conector de MPO para conseguir o trajeto leve no mesmo conector. A capacidade do lançamento e a sensibilidade da recepção do dispositivo, especialmente em uma comunicação da rede 40/100G, podem encontrar vários fenômenos potenciais retornando sinais conseguir testes e a avaliação eficazes de um única componente ou relação na rede da fibra. | ||||||||
| Há muitas configurações do circuito de fibra ótica, que podem acomodar 8 - o núcleo, 12 - núcleos e 24 - o conector do núcleo MPO e diversas configurações da fibra da fibra a se adaptar ao porto no módulo do laço de retorno da fibra de test.8F MPO permitem a verificação e o teste dos transceptores que caracterizam a relação de MPO – dispositivos de 40GBASE-SR4/CSR4 QSFP+. o módulo do laço de retorno da fibra de 12F MPO permite a verificação e o teste dos transceptores que caracterizam a relação de MPO – dispositivos QSFP+ ou 100GBASE-SR4 de 40GBASESR4. o módulo do laço de retorno da fibra de 24F MPO permite a verificação e o teste dos transceptores que caracterizam a relação de MPO – dispositivos de 100GBASESR10 CXP/CFP. | ||||||||
| Os módulos do laço de retorno de MPO fornecem um sinal dado laços testar para transmitir e recebendo funções. Usou-se extensamente dentro do ambiente de testes especialmente dentro das redes 40 e 100G paralelas do sistema ótico. Os laços de retorno são construídos para ligar posições dos transceptores (TX) e dos receptores (RX) de relações dos transceptores de MPO. Os laços de retorno de MPO podem facilitar e acelerar o teste do IL de segmentos óticos das redes conectando os aos troncos de MPO/remendo conduz. | ||||||||
| OMC oferece uma linha de conjuntos do laço de retorno da fibra ótica de MPO para a queima e testes de componentes e de sistemas da rede de MPO. Estes conjuntos do laço de retorno de MPO são usados para testar eficazmente a capacidade do transmissor e a sensibilidade do receptor do equipamento de rede, particularmente para telecomunicações e exigências do datacom. São empacotados em um alojamento compacto para a densidade a mais alta disponível para estas aplicações. | ||||||||
O padrão industrial dos conectores:
| Conector | Referência | Abrigando detalhes | ||||||
| MPO Singlemode | IEC 61754-7 | MANUTENÇÃO PROGRAMADA APC: Bota verde de connectors+black (perda padrão MPO) MANUTENÇÃO PROGRAMADA APC: Bota amarela de connectors+black (MPO de pequenas perdas super) |
||||||
| MPO multimodo | IEC 61754-7 | PC OM1&OM2: Bota bege de connectors+black (perda padrão MPO) PC OM3&OM4: Bota do Aqua connectors+black (Standard&Super MPO de pequenas perdas) PC OM3&OM4: Bota de Heather Violet connectors+black (perda padrão MPO) |
||||||
| o encontra IEC IEC-61754-7 padrão; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) expedição de cabogramas TIA-604-5 estruturada complacente por TIA-568-C | ||||||||
| canal da fibra do 10G complacente | ||||||||
| 40G e 100G IEEE 802,3 |
Os detalhes do material
Especificações óticas:
| Artigo | Parâmetro | |||||||
| Tipo da fibra | Singlemode | |||||||
| Diâmetro da fibra | 9/125um | |||||||
| Perda de inserção | Manutenção programada (G657A1) <1.0dB | |||||||
| Perda de retorno | Manutenção programada >50dB | |||||||
| teste da Inserção-tração | 500times, IL <0.5dB | |||||||
| Temperatura da operação | -40℃~ +80℃ | |||||||
Testes de laço de retorno da fibra ótica:
| Tipicamente, um teste de laço de retorno é um teste em que um sinal é enviado de um dispositivo de comunicação e deu laços - traseiro ao dispositivo como uma maneira de determinar se está funcionando bem ou como uma maneira de pesquisar defeitos um nó defeituoso na rede. Quanto para aos testes de laço de retorno da fibra ótica, os laços de retorno óticos são usados para verificar a confiança operacional do dispositivo. Usando o cabo do laço de retorno da fibra ótica ou o módulo do laço de retorno da fibra ótica para a transmissão de dados, o sinal emissor pelo dispositivo é dado laços do transmite a extremidade (de Tx) de um componente ativo de volta ao recebe a extremidade (de Rx) do mesmo componente. |
Aplicação:
| Quando se trata da aplicação prática, o teste de laço de retorno da fibra ótica é empregado frequentemente verificando transceptores da fibra ótica. Desde que o transceptor tem dois portos para receber e transmitir o sinal claro, é necessário testar os portos para ver se estão ainda sob a operação. Assim, o teste de laço de retorno da fibra ótica é a maneira a mais conveniente para a manutenção do transceptor. O processo de teste é distribuindo o sinal do laser do porto do transmissor de volta ao porto do receptor. O teste padrão transmitido é comparado então com o teste padrão recebido para certificar-se que são idênticos e não têm nenhum erro. | ||||||||
| o arranjou com os transceptores da relação de 40G ou de 100G MPO/MPO | ||||||||
| o módulo do laço de retorno do pode ser usado testando a capacidade da transmissão e a sensibilidade do receptor do equipamento de rede da fibra ótica. |
Nomeando a informação da confirmação de Rules&Order:
| Conector | Canal da fibra | |||||||
Polaridade (alinhamento do canal)
Qual a escolher para um transceptor específico?
| Considerando as características comuns do transceptor e do laço de retorno, nós devemos pensar sobre o tipo do conector, o tipo do polimento, e o tipo de cabo ao selecionar um laço de retorno para o transceptor. O guia da seleção para alguns módulos na maior parte usados do transceptor é resumido nas seguintes tabelas. | ||||||||
| Tabela 1: Escolhas do laço de retorno para transceptores de 10G SFP+ |
| Modelo | Tipo de relação | Tipo de cabo | Laço de retorno serido | |||||
| 10GBASE-USR | Duplex do LC (PC) | MMF | Laço de retorno frente e verso da fibra multimodo de LC/UPC | |||||
| 10GBASE-SR | Duplex do LC (UPC) | MMF | ||||||
| 10GBASE-LR | Duplex do LC (UPC) | MMF | ||||||
| 10GBASE-ER | Duplex do LC (UPC) | SMF | Fibra frente e verso do Único-modo de LC/UPC Laço de retorno |
|||||
| 10GBASE-ZR | Duplex do LC (PC) | SMF | ||||||
| Tabela 2: Escolhas do laço de retorno para transceptores de 40G QSFP+ |
| Modelo | Tipo de relação | Tipo de cabo | Laço de retorno serido | |||||
| 40GBASE-CSR4 | MTP/MPO (UPC) | MMF | 8/12 de fibra multimodo das fibras MTP/UPC Laço de retorno |
|||||
| 40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
| 40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 de laço de retorno da fibra do Único-modo das fibras MTP/APC | |||||
| 40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
| 40GBASE-LR4 | Duplex do LC (PC) | SMF | Fibra frente e verso do Único-modo de LC/UPC Laço de retorno |
|||||
| 40GBASE-LR4L | Duplex do LC (UPC) | SMF | ||||||
| 40GBASE-ER4 | Duplex do LC (UPC) | SMF | ||||||
| 40GBASE-LX4 | Duplex do LC (UPC) | MMF/SMF | Multimodo de LC/UPC/único frente e verso | |||||
| Tabela 3: Escolhas do laço de retorno para transceptores de 100G QSFP28 |
| Modelo | Tipo de relação | Tipo de cabo | Laço de retorno serido | |||||
| 100GBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 de fibra multimodo das fibras MTP/UPC Laço de retorno |
|||||
| 100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 de laço de retorno da fibra do Único-modo das fibras MTP/APC | |||||
| 100GBASE-LR4 | Duplex do LC (PC) | SMF | Fibra frente e verso do Único-modo de LC/UPC Laço de retorno |
|||||
| Tabela 4: Escolhas do laço de retorno para transceptores do CFP |
| Modelo | Tipo de relação | Tipo de cabo | Laço de retorno serido | |||||
| 40GBASE-SR4 CFP | MTP/MPO (UPC) | MMF | 8/12 de fibra multimodo das fibras MTP/UPC Laço de retorno |
|||||
| 40GBASE-LR4 CFP | Duplex do SC (UPC) | SMF | Fibra frente e verso do Único-modo de SC/UPC Laço de retorno |
|||||
| 40GBASE-FR CFP | Duplex do SC (UPC) | SMF | ||||||
| 100GBASE-LR4 CFP | Duplex do SC (PC/UPC) | SMF | ||||||
| 100GBASE-ER4 CFP | Duplex do SC (PC/UPC) | SMF | ||||||
| 100GBASE-SR4 CFP | MPO/MTP (UPC) | MMF | 24 fibras multimodos das fibras MTP/UPC Laço de retorno |
|||||
Conclusão
| Este cargo discute escolhas específicas do laço de retorno da fibra para alguns transceptores os mais de uso geral da fibra ótica. Para outros módulos do transceptor que não são mencionados neste cargo, nós podemos igualmente saber escolher um laço de retorno apropriado para ele obtendo detalhes sobre seus tipo de relação, contato físico e tipo de cabo. |
Laço de retorno quente da fibra ótica do MPO de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236013 | ZCM1111HXA1 | módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 8F MPO | ||||||
| 7236014 | ZCM1121HXA1 | módulo/cabo do laço de retorno da fibra ótica da manutenção programada de 12F MPO | ||||||
| 7236015 | ZCM1141HXA1 | módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 24F MPO | ||||||
| 7236016 | ZCM1116HXA1 | módulo /Cable do laço de retorno da fibra ótica de 8F MPO OM3 | ||||||
| 7236017 | ZCM1126HXA1 | módulo /Cable do laço de retorno da fibra ótica de 12F MPO OM3 | ||||||
| 7236018 | ZCM1146HXA1 | módulo /Cable do laço de retorno da fibra ótica de 24F MPO OM3 | ||||||
| 7236019 | ZCM1117HXA1 | módulo /Cable do laço de retorno da fibra ótica de 8F MPO OM4 | ||||||
| 7236020 | ZCM1127HXA1 | módulo /Cable do laço de retorno da fibra ótica de 12F MPO OM4 | ||||||
| 7236021 | ZCM1147HXA1 | módulo /Cable do laço de retorno da fibra ótica de 24F MPO OM4 | ||||||
| 7236022 | ZCM2111HXA1 | módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 8F MTP | ||||||
| 7236023 | ZCM2121HXA1 | módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 12F MTP | ||||||
| 7236024 | ZCM2141HXA1 | módulo /Cable do laço de retorno da fibra ótica da manutenção programada de 24F MTP | ||||||
| 7236025 | ZCM2116HXA1 | módulo /Cable do laço de retorno da fibra ótica de 8F MTP OM3 | ||||||
| 7236026 | ZCM2126HXA1 | módulo /Cable do laço de retorno da fibra ótica de 12F MTP OM3 | ||||||
| 7236027 | ZCM2146HXA1 | módulo /Cable do laço de retorno da fibra ótica de 24F MTP OM3 | ||||||
| 7236028 | ZCM2117HXA1 | módulo /Cable do laço de retorno da fibra ótica de 8F MTP OM4 | ||||||
| 7236029 | ZCM2127HXA1 | módulo /Cable do laço de retorno da fibra ótica de 12F MTP OM4 | ||||||
| 7236030 | ZCM2147HXA1 | módulo /Cable do laço de retorno da fibra ótica de 24F MTP OM4 | ||||||
Empacotamento
| A fibra facilmente tomada e bem-protegida isto pacote do cabo ótico foi etiquetada e marcada por OMC como o defeito. Tamanho padrão da caixa: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quais encadernam para ser usados depende do Qty dos bens. A embalagem pode ser personalizada. | ||||||||
Serviço de OEM/ODM para você
| 1. Cor do cabo, imprimindo a palavra, material do revestimento do cabo, a cor do conector | ||||||||
| 2. A etiqueta do OEM, identifica o anel, a etiqueta do cabo, caixa, enviando marcas | ||||||||
| 3. Nível de qualidade diferente. |
