Módulo de Loopback de Fibra Óptica MTP Singlemode de 8 Fibras para Testes de Rede 40/100G

O loopback MTP contém linhas de salto do anel de MPO na configuração LOOPBACK,com ambas as extremidades da fibra terminadas num conector MPO para criar um caminho de luz completo dentro do mesmo conectorEsta concepção permite testar a capacidade de lançamento do dispositivo e a sensibilidade de recepção, particularmente nas comunicações de rede 40/100G.Ajuda a localizar vários problemas potenciais e facilita testes e avaliações eficazes de componentes ou interfaces individuais dentro de redes de fibra óptica.

Disponível em várias configurações de circuito de fibra óptica para acomodar conectores MPO de 8 núcleos, 12 núcleos e 24 núcleos com várias configurações de fibra para testes abrangentes de portas:

• Módulo MPO de retorno de fibra 8F:Verifica e testa transceptores com interface MPO - dispositivos 40GBASE-SR4/CSR4 QSFP+
• 12F MPO Fiber Loopback Module:Verifica e testa transceptores com interface MPO - dispositivos 40GBASESR4 QSFP+ ou 100GBASE-SR4
• Módulo MPO 24F de retorno de fibra:Verifica e testa transceptores com interface MPO - dispositivos CXP/CFP 100GBASESR10

Os módulos MTP Loopback fornecem sinais em loop para testar as funções de transmissão e recepção.Loopbacks são projetados para ligar Transceptores (TX) e Receptores (RX) posições de MPO transceptor interfacesOs loopbacks MPO facilitam e aceleram o teste de IL de segmentos de rede óptica, ligando-os a troncos MPO e cabos de correcção.

Referência MPO para modo único:IEC 61754-7

Detalhes do MPO Single Mode Housing:

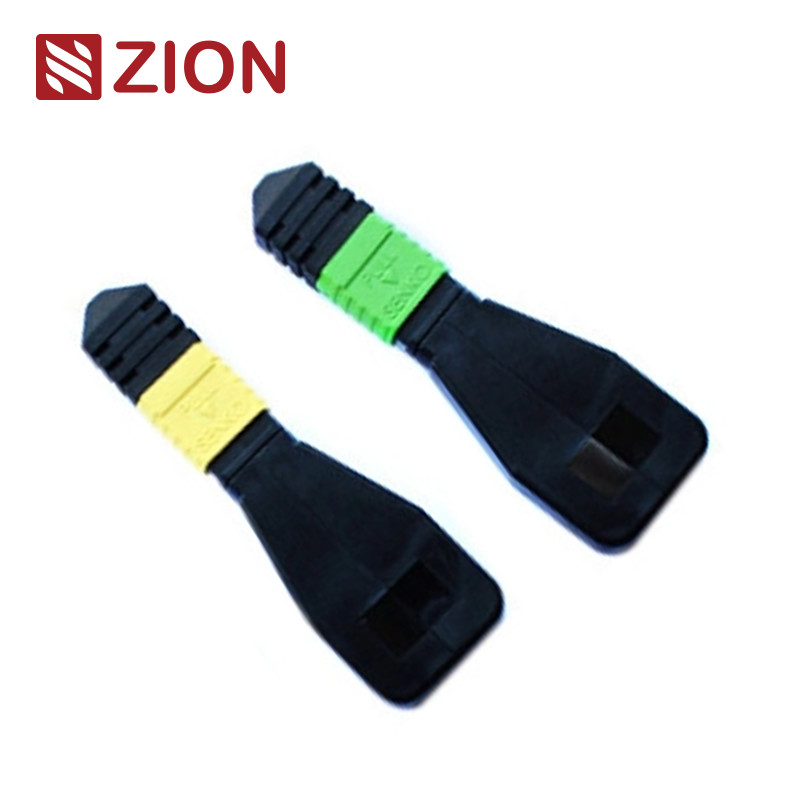

• SM APC: Conectores verdes + botão preto (MPO de perda padrão)
• SM APC: conectores amarelos + bota preta (MPO com perdas super baixas)

Referência MPO Multimodo:IEC 61754-7

Detalhes do MPO Multimode Housing

• OM1 e OM2 PC: conectores bege + botão preto (MPO de perda padrão)
• OM3 e OM4 PC: conectores Aqua + bota preta (MPO padrão e super de baixa perda)
• OM3 e OM4 PC: Conectores Heather Violet + botão preto (MPO de perda padrão)

• Cumprir a norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) compatível
• Cablagem estruturada por TIA-568-C
• Compatibilidade com o canal de fibra 10G
• 40G e 100G compatíveis com a norma IEEE 802.3

Um teste de loopback envolve o envio de um sinal de um dispositivo de comunicação e o looping de volta ao mesmo dispositivo para verificar a funcionalidade adequada ou solucionar problemas de nós de rede defeituosos. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

O teste de loopback de fibra óptica é comumente empregado para verificar transceptores de fibra óptica.O teste destes portos é essencial para a manutenção.O processo de ensaio encaminha o sinal laser da porta do transmissor de volta à porta do receptor, em seguida, compara os padrões transmitidos e recebidos para garantir que sejam idênticos e livres de erros.

• Colocados com transceptores de interface MPO/MPO de 40G ou 100G
• Utilizado para testar a capacidade de transmissão e a sensibilidade do receptor dos equipamentos de redes de fibra óptica

Ao selecionar um loopback para transceptores específicos, considere o tipo de conector, o tipo de polir e o tipo de cabo.

• 7236013 ZCM1111HXA: 8F MPO SM Fibra Óptica Loopback Module/Cable
• 7236014 ZCM1121HXA: 12F MPO SM Fibra Óptica Loopback Module/Cable
• 7236015 ZCM1141HXA: 24F MPO SM Fibra Óptica Loopback Module/Cable
• 7236016 ZCM1116HXA: 8F MPO OM3 Fibra Óptica Loopback Module/Cable
• 7236017 ZCM1126HXA: 12F MPO OM3 Fibra Óptica Loopback Module/Cable
• 7236018 ZCM1146HXA: 24F MPO OM3 Fibra Óptica Loopback Module/Cable
• 7236019 ZCM1117HXA: 8F MPO OM4 Fibra Óptica Loopback Module/Cable
• 7236020 ZCM1127HXA: 12F MPO OM4 Fibra Óptica Loopback Module/Cable
• 723602: ZCM1147HXA: 24F MPO OM4 Fibra Óptica Loopback Module/Cable
• 7236022 ZCM2111HXA: 8F MTP SM Fibra Óptica Loopback Module/Cable
• 7236023 ZCM2121HXA: 12F MTP SM Fibra Óptica Loopback Module/Cable
• 7236024 ZCM2141HXA: 24F MTP SM Fibra Óptica Loopback Module/Cable
• 7236025 ZCM2116HXA: 8F MTP OM3 Fibra Óptica Loopback Module/Cable
• 7236026 ZCM2126HXA: 12F MTP OM3 Fibra Óptica Loopback Module/Cable
• 7236027 ZCM2146HXA: 24F MTP OM3 Fibra Óptica Loopback Module/Cable
• 7236028 ZCM2117HXA: 8F MTP OM4 Fibra Óptica Loopback Module/Cable
• 7236029 ZCM2127HXA: 12F MTP OM4 Fibra Óptica Loopback Module/Cable
• 7236030 ZCM2147HXA: 24F MTP OM4 Fibra Óptica Loopback Module/Cable

Os nossos cabos de fibra óptica são embalados em recipientes de fácil manuseio, bem protegidos, rotulados e marcados pela OMC como padrão.A escolha da embalagem depende da quantidade da encomendaAs opções de embalagem personalizadas estão disponíveis.

Oferecemos serviços OEM/ODM abrangentes, incluindo:

• Cor do cabo, texto de impressão, material da capa do cabo, cores dos conectores
• Etiquetas OEM, anéis de identificação, etiquetas de cabo, caixas, marcas de transporte
• Diferentes níveis de qualidade para satisfazer requisitos específicos
