Cabo Patch Fan-out MTP para LC de 8 Fibras

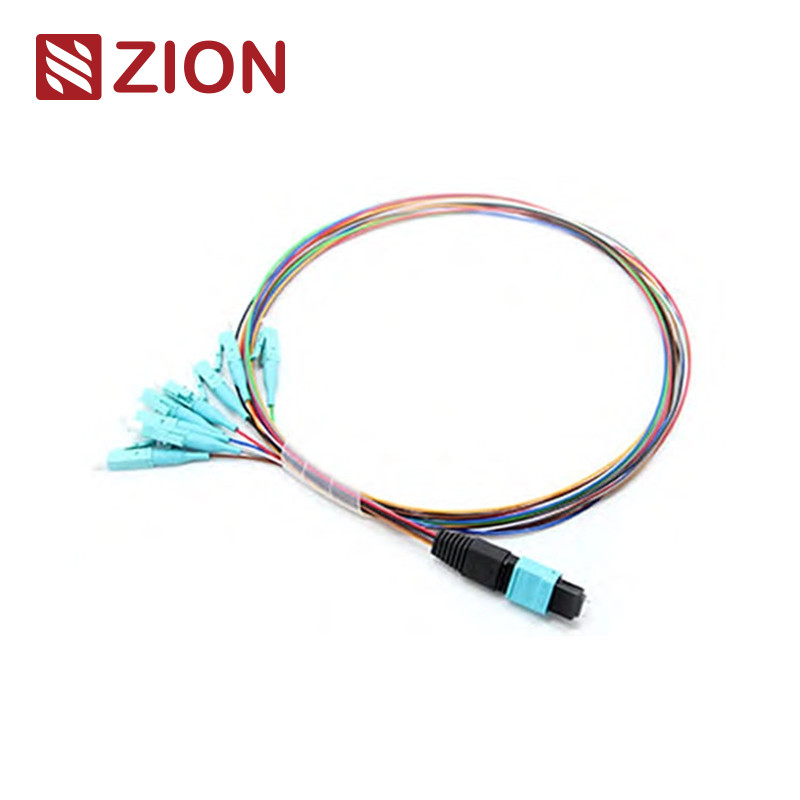

Cabo Patch Fan-out 8F MTP(macho) -LC 0.9mm 30-35cm
Identificação do Produto
Código Zion: ZCM16117X
Descrição Zion: Cabo Patch Fan-out 8F MTP(macho) -LC 0.9mm 30-35cm
O conector MTP é um tipo de conector push-on multi-fibra projetado para ambientes de alta densidade. Este sistema de pré-conexão é usado principalmente em data centers, aplicações de fibra para o edifício e conexões internas em equipamentos de transceptor óptico, como módulos 40G, 100G e QSFP+.
Os tipos de conectores MTP são distinguidos de acordo com os regulamentos IEC 61754-7 por números de núcleo, gênero (macho/fêmea) e tipo de polimento (PC ou APC).
Este cabo de arnês de 8 fibras permite a conexão direta entre portas QSFP+ e (4) SFP+ sem exigir painéis de patch ou troncos intermediários. Ele é projetado especificamente para patch de fibra de alta densidade em data centers, onde a otimização do espaço e o gerenciamento simplificado de cabos são críticos.
Padrões e Especificações Industriais
Padrões do Conector MTP
Referência MTP Monomodo: EIA/TIA-604-5
Detalhes da Carcaça: SM APC: Conectores verdes + bota preta (MTP de perda padrão)
SM APC: Conectores amarelos + bota preta (MTP de perda super baixa)
Referência MTP Multimodo: EIA/TIA-604-5
Detalhes da Carcaça: OM1&OM2 PC: Conectores bege + bota preta
OM3&OM4 PC: Conectores aqua + bota preta
OM3&OM4 PC: Conectores violeta heather + bota preta
- Atende ao padrão IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) compatível
- Cabeamento estruturado por TIA-568-C
- 10G Fiber Channel Compatível
- 40G e 100G IEEE 802.3 compatível
Outros Padrões de Conectores
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973
- E2000: IEC61754-15
Tipos de Fibra Disponíveis
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Especificações de Desempenho Óptico
Perda de Inserção
MTP Monomodo (APC):
Perda padrão: ≤0.75dB (máx.), ≤0.50dB (Típico)
Perda super baixa: ≤0.35dB (máx.), ≤0.20dB (Típico)
MTP Multimodo (PC):
Perda padrão: ≤0.6dB (máx.), ≤0.50 (Típico)
Perda super baixa: ≤0.35dB (máx.), ≤0.20dB (Típico)
LC/SC/FC/ST Monomodo (APC): ≤0.3dB
LC/SC/FC/ST Multimodo (PC): ≤0.3dB
Perda de Retorno
MTP Monomodo (APC): ≥60dB
MTP Multimodo (PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
Especificações Mecânicas e Ambientais
- Durabilidade: <0.3dB mudança típica (200 acoplamentos)
- Intercambialidade: ≤0.2dB
- Teste de inserção-tração: 500 vezes, IL＜0.5dB
- Resistência à tração: >70N
- Tempos de conexão: >600
- Temperatura de operação: -40°C a +85°C
Principais Características
Baixa perda de inserção, alta perda de retorno
Conector multi-fibra baseado em MT (4,8,12,24 fibras)
Solução econômica de terminação em massa
Projetado para aplicações de baixa perda e perda padrão
Opções de cabo redondo reforçado, cabo oval e fita nua
Carcaças com código de cores para fácil identificação
Excelente repetibilidade e intercambialidade
Vantagens do Produto
- Alta Qualidade - Pré-terminado de fábrica, testado com documentação
- Economia de espaço - Diâmetros pequenos reduzem o volume de cabos em data centers
Eficiência de tempo - Design plug and play reduz o tempo de instalação
Este conjunto de cabos de alta densidade é usado em três áreas principais:
- Ambientes de data center de alta densidade
- Aplicações de fibra para o edifício
- Conexões internas em equipamentos de fibra óptica
Tamanhos de caixa padrão: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. A seleção da caixa depende da quantidade do pedido. Embalagem personalizada disponível.
